Artikel Nr. 97671
DRAINFIX CLEAN FSU 400 Filtersubstratrinne bis Klasse F 900 mit verzinkten Stahlzargen inklusive Drainagerohr mit Geotextil und Verbindungselement
Typ 01, Anfangselement, 1,0 m
Preis auf Anfrage
Lieferzeit auf Anfrage
Fragen?
Unser erfahrenes Planungsteam hilft Ihnen gerne.
Kontaktieren Sie uns

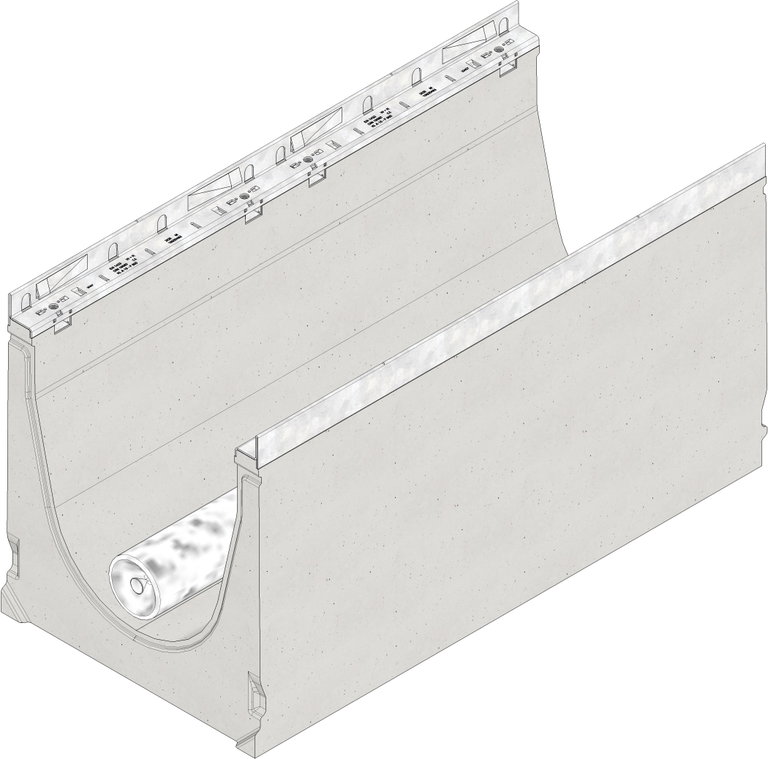

Produktdarstellung
Technische Zeichnung
Zeichnung (CAD)
Zeichnung
Produktdatenblatt
Technische Informationen und Maße
Artikel Nr.
97671
Länge
1000 mm
Breite
490 mm
Höhe
540 mm
Gewicht
256.94 kg
Werkstoff
faserbewehrter Beton, Stahl mit Zink-Magnesium Beschichtung
Retentionsvolumen
69 l/m
Retentionsquerschnitt
810.0 cm²
Höhe Substratfüllung
200.0 mm
Substratbedarf
69.0 l/lfdm.
Nennweite
400
Rinnenmaterial
faserbewehrter Beton
Zargenmaterial
Stahl mit Zink-Magnesium Beschichtung
Regelwerke
EN 1433, DIN 19580
Vertriebstext
DRAINFIX CLEAN FSU 400 Typ 01 - Anfangselement, Filtersubstratrinne mit dem Wirkprinzip der Oberflächenfiltration, mit verzinkten Stahlzargen, mit Drainagerohr DN/OD 100 mit Geotextil und Verbinder, am Ende gebunden, mit allgemeiner bauaufsichtlicher Zula
Produktbeschreibung
DRAINFIX CLEAN FSU 400 Typ 01 - Anfangselement, Filtersubstratrinne mit dem Wirkprinzip der Oberflächenfiltration, aus faserbewehrtem Beton, Nennweite 400 mm, Belastungsklasse A 15 bis F 900 nach DIN 19580/EN 1433, CE-konform, mit allgemeiner bauaufsichtlicher Zulassung Zul.-Nr. Z-84.2-7, mit verzinkter Stahlzarge und schraublosem Schnellverschluss SIDE-LOCK, 8-fach Arretierung je lfdm., inkl. DRAINFIX CLEAN - Drainagerohr DN/OD 100 mit Geotextil und Verbinder, am Ende gebunden, LxBxH 1000x490x540 mm, Art.-Nr. 97671
Verpackungseinheit
-
Ausschreibungstexte
Einbauhinweis
Einbaubeispiel
Asphalt Klasse A 15 - C 250
Beton Klasse D 400 - E 600
Pflaster Klasse D 400
Asphalt Klasse D 400 - E 600
Asphalt Klasse F 900
Asphalt Klasse A 15 - C 250
Asphalt Klasse D 400 - E 600
Pflaster Klasse D 400
Beton Klasse D 400 - E 600
Asphalt Klasse F 900
Beton Klasse F 900
