Artikl br. 97653
DRAINFIX CLEAN FSU 300 kanal s filtarskim supstratom do klasa opterećenja F 900, s pocinčanim čeličnim okvirom, drenažnom cijevi s geotekstilom i spojnicom
Tip 020, završni element, 1m

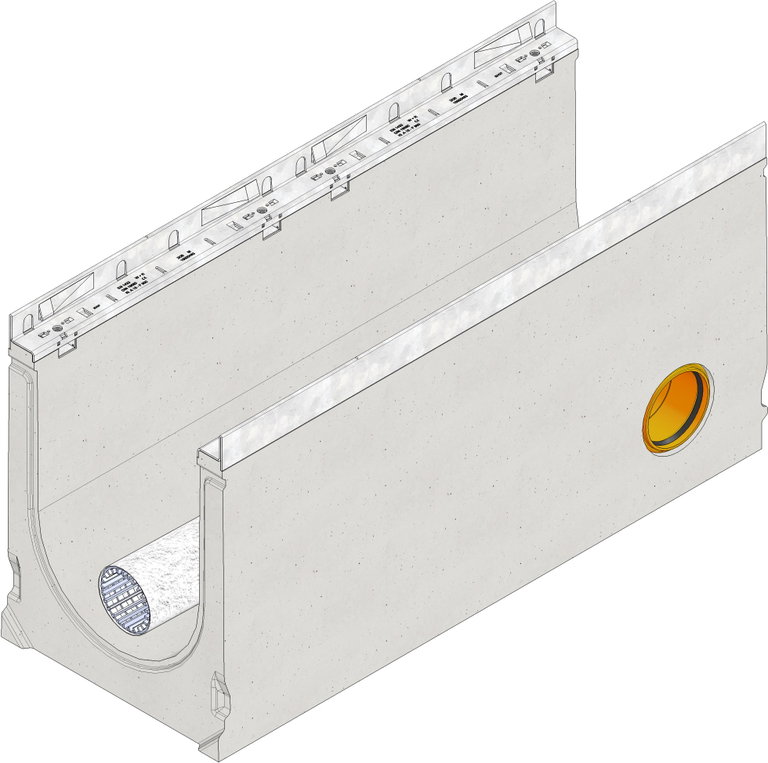

Slika proizvoda
Tehnički nacrt proizvoda
Nacrt (CAD)
Nacrt
Tehnički list proizvoda
Tehničke informacije o proizvodu
Artikl br.
97653
Dužina
1000 mm
Širina
390 mm
Visina
510 mm
Masa
174.62 kg
Materijal
Čelik s cink-magnezijevim premazom, FASERFIX beton ojačan PE vlaknima
Retentionsvolumen
52 l/m
Retentionsquerschnitt
520.0 cm²
Höhe Substratfüllung
(effective, from the middle of the filter grid tube to the top edge of the substrate)
200.0 mm
Substratbedarf
59.0 l/lfdm.
Nazivna veličina
300
Materijal kinete
FASERFIX beton ojačan PE vlaknima
Materijal okvira
Čelik s cink-magnezijevim premazom
Norme
EN 1433, DIN 19580
Naziv proizvoda
DRAINFIX CLEAN 300 tip 020, završni element, kanal s filterskim supstratom koji radi na principu površinske filtracije, s pocinčanim okvirom, s drenažnom cijevi omotanom u geotekstil i spojnim elementom, 1 m
Opis proizvoda
DRAINFIX CLEAN 300 tip 020, završni element, kanal s filterskim supstratom koji radi na principu površinske filtracije, izrađen od betona ojačanog vlaknima, nominalne širine 300 mm, klase opterećenja A15 do F900 sukladno HRN EN 1433, CE oznaka, s tehničkim dopuštenjem br. Z-84.2-7, s pocinčanim okvirom za prihvat rešetke sa SIDE-LOCK bezvijčanim sustavom zaključavanja, s 8 točaka zaključavanja po m', s DRAINFIX CLEAN drenažnom cijevi DN/OD 110 omotanom u geotekstil i spojnim elementom, uključujući izbušenu rupu i dvostruku spojnicu na izljevu, D/Š/V 1000x390x510 mm, artikl br. 97653
Pakiranje
-
Troškovničke stavke
Primjer ugradnje
Asfalt class A 15 - C 250,
Asfalt class D 400 - E 600,
Opločnik class D 400,
Beton class D 400 - E 600,
Asfalt class F 900,
Beton class F 900,
Upute za ugradnju
