Artikl br. 97691
DRAINFIX CLEAN FSU 500 kanal s filtarskim supstratom do klasa opterećenja F 900, s pocinčanim čeličnim okvirom, drenažnom cijevi s geotekstilom i spojnicom
Tip 01, početni element, 1 m

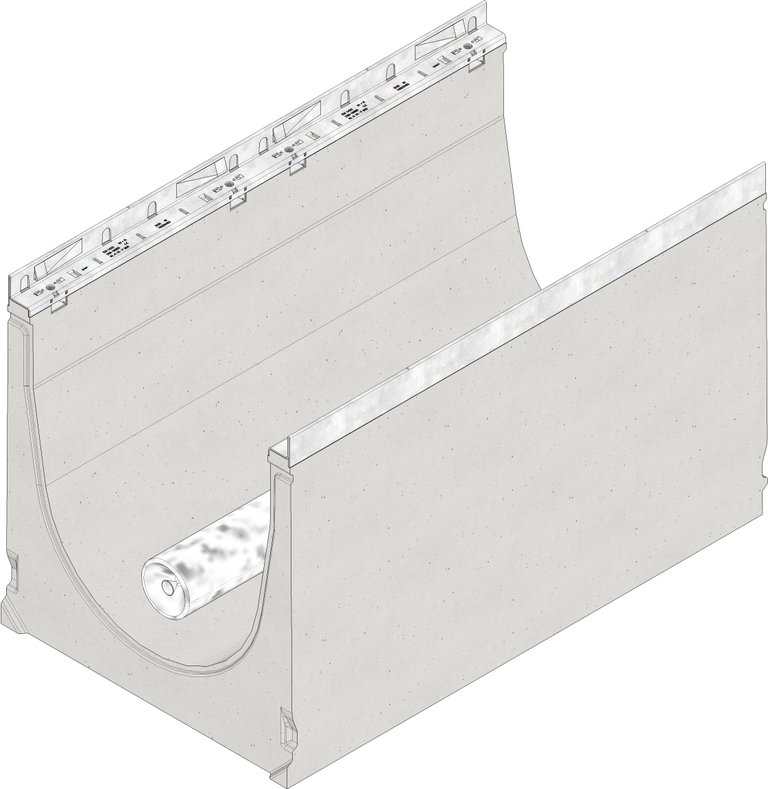

Slika proizvoda
Tehnički nacrt proizvoda
Nacrt (CAD)
Nacrt
Tehnički list proizvoda
Tehničke informacije o proizvodu
Artikl br.
97691
Dužina
1000 mm
Širina
590 mm
Visina
630 mm
Masa
319.83 kg
Materijal
Čelik s cink-magnezijevim premazom, FASERFIX beton ojačan PE vlaknima
Retentionsvolumen
137 l/m
Retentionsquerschnitt
1370.0 cm²
Höhe Substratfüllung
(effective, from the middle of the filter grid tube to the top edge of the substrate)
200.0 mm
Substratbedarf
86.0 l/lfdm.
Nazivna veličina
500
Materijal kinete
FASERFIX beton ojačan PE vlaknima
Materijal okvira
Čelik s cink-magnezijevim premazom
Norme
EN 1433, DIN 19580
Naziv proizvoda
DRAINFIX CLEAN 500 tip 01, početni element, kanal s filterskim supstratom koji radi na principu površinske filtracije, s pocinčanim okvirom, s drenažnom cijevi omotanom u geotekstil i spojnim elementom, 1 m
Opis proizvoda
DRAINFIX CLEAN 500 tip 01, početni element, kanal s filterskim supstratom koji radi na principu površinske filtracije, izrađen od betona ojačanog vlaknima, nominalne širine 500 mm, klase opterećenja A15 do F900 sukladno HRN EN 1433, CE oznaka, s tehničkim dopuštenjem br. Z-84.2-7, s pocinčanim okvirom za prihvat rešetke sa SIDE-LOCK bezvijčanim sustavom zaključavanja, s 8 točaka zaključavanja po m', s DRAINFIX CLEAN drenažnom cijevi DN/OD 110 omotanom u geotekstil i spojnim elementom, D/Š/V 1000x590x630 mm, artikl br. 97691
Pakiranje
-
Troškovničke stavke
Primjer ugradnje
Asfalt class A 15 - C 250,
Asfalt class D 400 - E 600,
Opločnik class D 400,
Beton class D 400 - E 600,
Asfalt class F 900,
Beton class F 900,
Upute za ugradnju
