Artikl br. 23000
FASERFIX SUPER 200 s pocinčanim čeličnim okvirom, do klase opterećenja F 900
tip 01

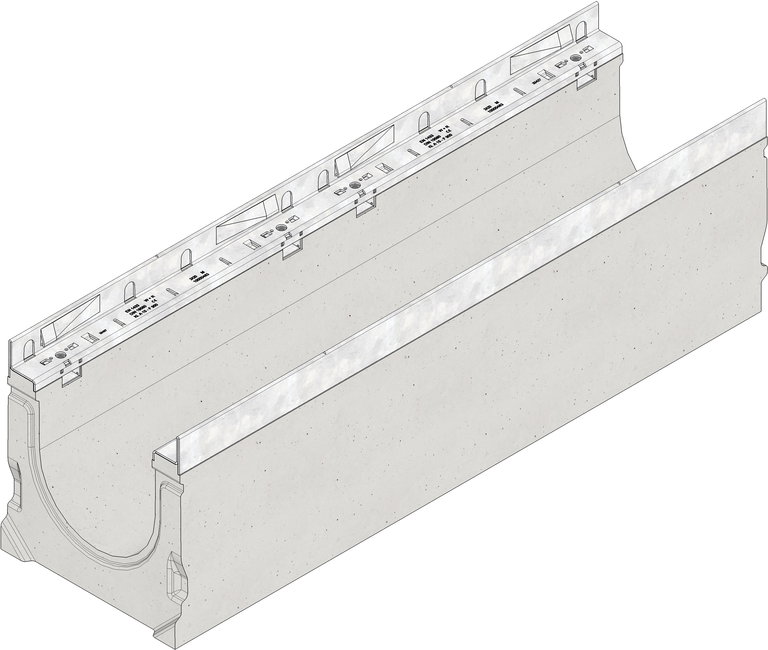

Slika proizvoda
Tehnički nacrt proizvoda
Nacrt (CAD)
Nacrt
Tehnički list proizvoda
Tehničke informacije o proizvodu
Artikl br.
23000
Dužina
1000 mm
Širina
290 mm
Visina
305 mm
Masa
102.80 kg
Materijal
Čelik s cink-magnezijevim premazom, FASERFIX beton ojačan PE vlaknima
Visina okvira
40 mm
Nazivna veličina
200
Poprečni presjek kanala
362 cm²
Ugrađeni pad
-
Način pričvršćivanja rešetke
SIDE-LOCK, Vijci/matice
Tip prema HRN EN 1433
M
Materijal kinete
FASERFIX beton ojačan PE vlaknima
Materijal okvira
Čelik s cink-magnezijevim premazom
Norme
EN 1433, DIN 19580
Naziv proizvoda
FASERFIX SUPER 200 kanalica, tip 01
Opis proizvoda
FASERFIX SUPER 200, tip 01 - kanalica od betona ojačanog vlaknima, klasa opterećenja A 15 - F 900 prema DIN V 19580/EN 1433, sukladno s CE normom, s okvirom od pocinčanog čelika , SIDE-LOCK bezvijčanim sistem pričvršćivanja rešetke, bez poprečne mreže u liniji kanala, sa sigurnosnim pričvršćivanjem, L/W/H 1000x290x305 mm, Art.-Nr. 3000
Pakiranje
12
Izjava o svojstvima
Troškovničke stavke
Primjer ugradnje
Opločnik class D 400,
Beton class A 15 - C 250, Plitki kanal
Opločnik class A 15 - C 250, Plitki kanal
Opločnik class A 15 - C 250, u rampama
Beton / Cementirani pod class A 15 - C 250, u rampama
Opločnik class A 15 - C 250,
Asfalt class D 400,
Asfalt class D 400, u rampama
Asfalt class D 400, S rubnjakom
Beton class D 400, S rubnjakom
Asfalt class D 400 - E 600,
Beton class D 400 - E 600,
Opločnik / velika ploča class D 400,
Asfalt class D 400,
Beton class D 400,
Asfalt class D 400 - E 600,
Asfalt class D 400 - E 600, S rubnim kamenom
Opločnik class D 400 - E 600, u rampama
Beton class D 400 - F 900, u rampama
Beton class E 600,
Opločnik / velika ploča class E 600 - F 900,
Opločnik class E 600 - F 900,
Asfalt class F 900,
Beton class F 900,
Opločnik class A 15 - C 250,
Beton class D 400,
Opločnik class D 400,
Asfalt class E 600,
Asfalt class F 900,
Upute za ugradnju
