Artikl br. 23049

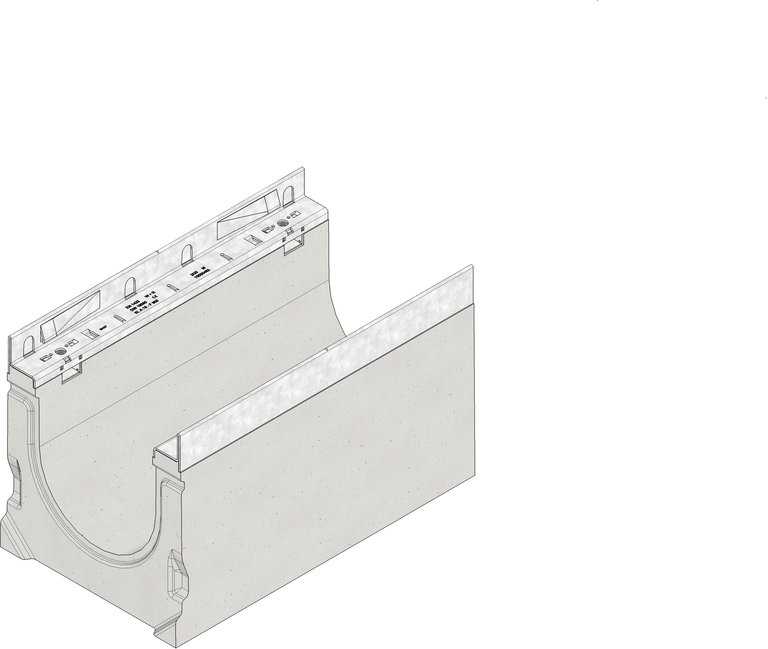

FASERFIX SUPER 200 s pocinčanim čeličnim okvirom, do klase opterećenja F 900
tip 0105
Slika proizvoda
Tehnički nacrt proizvoda
Nacrt (CAD)
Nacrt
Tehnički list proizvoda
Tehničke informacije o proizvodu
Artikl br.
23049
Dužina
500 mm
Širina
290 mm
Visina
305 mm
Masa
49.00 kg
Materijal
Čelik s cink-magnezijevim premazom, FASERFIX beton ojačan PE vlaknima
Visina okvira
40 mm
Nazivna veličina
200
Poprečni presjek kanala
362 cm²
Ugrađeni pad
-
Naziv proizvoda
SIDE-LOCK, Vijci/matice
Naziv proizvoda
M
Materijal kinete
FASERFIX beton ojačan PE vlaknima
Materijal okvira
Čelik s cink-magnezijevim premazom
Naziv proizvoda
EN 1433, DIN 19580
Naziv proizvoda
FASERFIX SUPER 200 kanalica tip 0105
Naziv proizvoda
FASERFIX SUPER 200 tip 0105 - kanalica od betona ojačanog vlaknima, klasa opterećenja A 15 - F 900 prema DIN V 19580/EN 1433, sukladno s CE normom, s okvirom od pocinčanog čelika , SIDE-LOCK bezvijčanim sistem pričvršćivanja rešetke, bez poprečne mreže u liniji kanala, sa sigurnosnim pričvršćivanjem, L/B/H 500x290x305 mm, Art.-Nr. 3049
Naziv proizvoda
24
Izjava o svojstvima
Troškovničke stavke
Upute za ugradnju
Primjer ugradnje
Opločnik class D 400
Beton class A 15 - C 250
Opločnik class A 15 - C 250
Opločnik class A 15 - C 250
Beton / Cementirani pod class A 15 - C 250
Opločnik class A 15 - C 250
Asfalt class D 400
Asfalt class D 400
Asfalt class D 400
Beton class D 400
Asfalt class D 400 - E 600
Beton class D 400 - E 600
Opločnik / velika ploča class D 400
Asfalt class D 400
Beton class D 400
Asfalt class D 400 - E 600
Asfalt class D 400 - E 600
Opločnik class D 400 - E 600
Beton class D 400 - F 900
Beton class E 600
Opločnik / velika ploča class E 600 - F 900
Opločnik class E 600 - F 900
Asfalt class F 900
Beton class F 900
Opločnik class A 15 - C 250
Beton class D 400
Opločnik class D 400
Asfalt class E 600
Asfalt class F 900
