Artikl br. 3725
FASERFIX®BIG BLS 200 pristupno opterećenje : Model opterećenja 1 - 2 trake & SW 60 s dozvoljenim osovinskim opterećenjem od 20 tona, Tip 030 - 035
Tip 035, 5,0 m

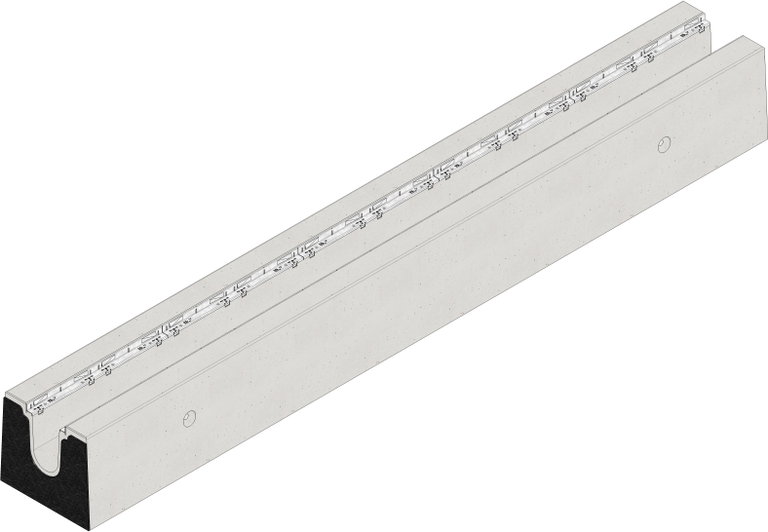

Slika proizvoda
Tehnički nacrt proizvoda
Nacrt (CAD)
Nacrt
Tehnički list proizvoda
Tehničke informacije o proizvodu
Artikl br.
3725
Dužina
5000 mm
Širina
600 mm
Visina
575 mm
Masa
3700.00 kg
Materijal
AQUAFIX Beton, Čelik s cink-magnezijevim premazom
Visina okvira
40 mm
Nazivna veličina
200
Poprečni presjek kanala
552 cm²
Ugrađeni pad
-
Naziv proizvoda
SIDE-LOCK, Vijci/matice
Naziv proizvoda
I
Materijal kinete
AQUAFIX beton
Materijal okvira
Čelik s cink-magnezijevim premazom
Naziv proizvoda
EN 1433, DIN 19580
Naziv proizvoda
FASERFIX BIG BLS 200 tip 035 s okvirom od pocinčanog čelika, duljina 5 m
Naziv proizvoda
FASERFIX BIG BLS 200 Tip 035 - odvodni kanal izveden kao prefabricirani armiranobetonski element C60/75, kanal tip I, klasa negorivosti materijala A1 prema DIN 4102-1, klasa opterećenja F 900 prema DIN 19580/EN 1433, sa CE oznakom prema prema BauPVO. Model opterećenja 1 - 2 trake & SLW 60 s dozvoljenim osovinskim opterećenjem od 20 tona. Poprečni presjek kanala 552 cm², s pocinčanim čeličnim okvirom, visina okvira rešetke 40 mm, 16 točaka zaključavanja po metru, sa sustavom bezvijčanog zaključavanja SIDE-LOCK i dodatnom opcijom za 8-struki vijčani spoj, s tvornički ugrađenim PE uloškom d=10 mm na jednoj čeonoj strani; D/Š/V 5000x600x575; artikl br. 3725
Naziv proizvoda
-
Izjava o svojstvima
Troškovničke stavke
Primjer ugradnje
Asfalt class D 400
Beton class D 400
Opločnik class D 400 - E 600
Asfalt class F 900
Beton class E 600 - F 900
Asfalt class D 400
Beton class D 400
Opločnik class D 400 - E 600
Asfalt class E 600 - F 900
Beton class E 600 - F 900
Asfalt class D 400
Beton class D 400
Opločnik class D 400
Asfalt class E 600 - F 900
Beton class E 600 - F 900
