Artikl br. 4745
FASERFIX BIG BLS 300 pristupno opterećenje : Model opterećenja 1 - 2 trake & SW 60 s dozvoljenim osovinskim opterećenjem od 20 tona, Tip 030 - 035
Tip 030, 4,0 m

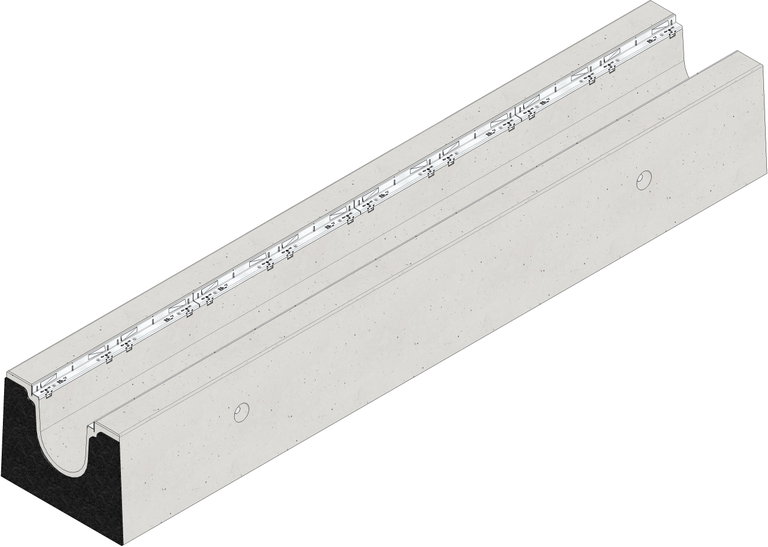

Slika proizvoda
Tehnički nacrt proizvoda
Nacrt (CAD)
Nacrt
Tehnički list proizvoda
Tehničke informacije o proizvodu
Artikl br.
4745
Dužina
4000 mm
Širina
700 mm
Visina
575 mm
Masa
3200.00 kg
Materijal
AQUAFIX Beton, Nehrđajući čelik 1.4301
Visina okvira
40 mm
Nazivna veličina
300
Poprečni presjek kanala
812 cm²
Ugrađeni pad
-
Način pričvršćivanja rešetke
SIDE-LOCK, Vijci/matice
Tip prema HRN EN 1433
I
Materijal kinete
AQUAFIX beton
Materijal okvira
Nehrđajući čelik 1.4301
Norme
EN 1433, DIN 19580
Naziv proizvoda
FASERFIX BIG BL 300 tip 030 s okvirom od nehrđajućeg čelika, duljina 4 m
Opis proizvoda
FASERFIX BIG BLS 300 Tip 030 - odvodni kanal izveden kao prefabricirani armiranobetonski element C60/75, kanal tip I, klasa negorivosti materijala A1 prema DIN 4102-1, klasa opterećenja F 900 prema DIN 19580/EN 1433, sa CE oznakom prema prema BauPVO. Model opterećenja 1 - 2 trake & SLW 60 s dozvoljenim osovinskim opterećenjem od 20 tona. Poprečni presjek kanala 812 cm², s okvirom od nehrđajućeg čelika, visina okvira rešetke 40 mm, 16 točaka zaključavanja po metru, sa sustavom bezvijčanog zaključavanja SIDE-LOCK i dodatnom opcijom za 8-struki vijčani spoj, s tvornički ugrađenim PE uloškom d=10 mm na jednoj čeonoj strani; D/Š/V 4000x700x575; artikl br. 4745
Pakiranje
-
Izjava o svojstvima
Troškovničke stavke
Primjer ugradnje
Asfalt class D 400,
Beton class D 400,
Opločnik class D 400 - E 600,
Asfalt class F 900,
Beton class E 600 - F 900,
Asfalt class D 400,
Beton class D 400,
Opločnik class D 400 - E 600,
Asfalt class E 600 - F 900,
Beton class E 600 - F 900,
Asfalt class D 400,
Beton class D 400,
Opločnik class D 400,
Asfalt class E 600 - F 900,
Beton class E 600 - F 900,
