Cikkszám 65310
DACHFIX STEEL 205, magasság 45 mm
Típus 45, rozsdamentes, 1,0 m
Kérdése van?
Kollégáink készséggel állnak az Ön rendelkezésére
Kapcsolat
Termék kép

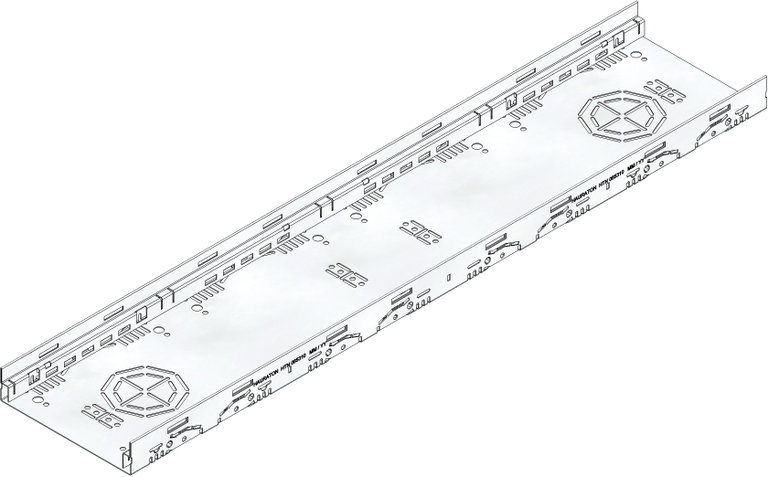

Műszaki rajz
Rajzok (CAD)
Rajzok
Adatlap
Műszaki információk és mérőszámok
Cikkszám
65310
Hossz
1000 mm
Szélesség
205 mm
Magasság
45 mm
Tömeg
2.62 kg
Anyag
Rozsdamentes acél 1.4301
Perem magasság
20 mm
Névleges átmérő
205
Nedvesített keresztmetszet
49 cm²
Lejtés
-
Kiíró szöveg
Beforduló retesz
Kiíró szöveg
M
Rinnenmaterial
Rozsdamentes acél 1.4301
Kiíró szöveg
DACHFIX STEEL 205 folyóka, típus 45, rozsdamentes, magasság 45 mm, 1,0 m
Kiíró szöveg
DACHFIX STEEL 205 - folyóka, típus 45, rozsdamentes acélból CNS 1.4301 (AISI 304), gyalogos és kerekesszék terhelésre, befelé hajlított rácsrögzítő, kétoldali perforációval, valamint folyókatest perforációval a helyszíni kivitelezéshez DN 75 vagy DN 110 csőcsatlakozással, H/SZ/M 1000×205×45 mm, cikkszám: 65310
Kiíró szöveg
220
Kiíró szöveg
Beépítési példa
kerekesszékkel járható, víztelenítés folyóka csatlakozás nélkül
kerekesszékkel járható, víztelenítés lefolyóelemen keresztül, függőleges csatlakozás
kerekesszékkel járható, víztelenítés lefolyóelemen keresztül, vízszintes csatlakozás
kerekesszékkel járható, víztelenítés folyókán keresztül, függőleges, akadálymentes átmenet (2 cm)
kerekesszékkel járható, víztelenítés folyókán keresztül, függőleges, padkamentes átmenet (0 cm)
Természetes kőburkolat class Gyalogos forgalom
kerekesszékkel járható, víztelenítés kivezető csatornán keresztül (fenéklemez), függőleges csatlakozás
kerekesszékkel járható, víztelenítés kivezető csatornán keresztül (dupla), függőleges csatlakozás
kerekesszékkel járható, víztelenítés kivezető csatornán és DACHFIX POINT-on keresztül
kerekesszékkel járható, víztelenítés kivezető csatornán és DACHFIX POINT-on keresztül
