Cikkszám 97632
DRAINFIX CLEAN FSU 300 szűrő szubsztrátumos folyóka F900 terhelési osztályig, horganyzott peremmel, kivezetéssel, geotextíliával és csatlakozó elemmel
Típus 01, köztes elem, 1,0 m
Kérdése van?
Kollégáink készséggel állnak az Ön rendelkezésére
Kapcsolat

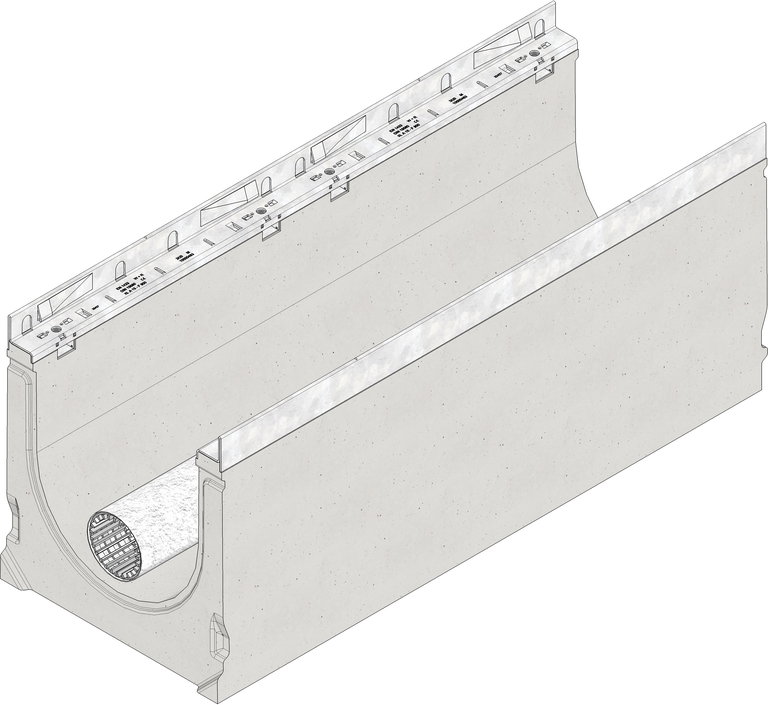

Termék kép
Műszaki rajz
Rajzok (CAD)
Rajzok
Adatlap
Műszaki információk és mérőszámok
Cikkszám
97632
Hossz
1000 mm
Szélesség
390 mm
Magasság
415 mm
Tömeg
159.94 kg
Anyag
Acél, cink-magnézium bevonattal, FASERFIX szálerősített beton
Visszatartási térfogat
24 l/m
Visszatartási keresztmetszet
240.0 cm²
Szubsztrátum töltet magassága
(effective, from the middle of the filter grid tube to the top edge of the substrate)
200.0 mm
Szubsztrátum szükséglet
59.0 l/lfdm.
Névleges átmérő
300
Folyóka alapanyag
FASERFIX szálerősített beton
Perem anyaga
Acél, cink-magnézium bevonattal
Vonatkozó szabványok
EN 1433, DIN 19580
Kiíró szöveg
DRAINFIX CLEAN 300, típus 01, középső elem, szűrő szubsztrátumos folyóka, horganyzott peremmel, DN/OD 100 kifolyó csonkkal, geotextíliával és csatlakozó elemmel, nemzetközi engedélyszám (DIBt)Z-84.2-7, 1m
Termék leírás
DRAINFIX CLEAN 300, típus 01, középső elem, a felszíni szűrés elve szerint működő folyóka szűrő szubsztrátummal, szálerősítéses betonból, névleges szélesség 300 mm, A 15- től F 900-as terhelési osztályig EN 1433-as szabvány szerint, CE minősítés, általános építésfelügyeleti engedéllyel (abZ by DIBt) engedélyszám Z-84.2-7, horganyzott perem SIDE-LOCK rendszerrel, a rácsok méterenként 8 ponton rögzíthetőek, DRAINFIX CLEAN csővel DN/OD 110, geotextíliával és csatlakozó elemmel, végén megkötve H/SZ/M 1000×390×415 mm, Cikkszám: 97632
Csomagolási egység (db/raklap)
-
Kiíró szöveg
Beépítési példa
Aszfalt class A 15 - C 250,
Aszfalt class D 400 - E 600,
Térkő class D 400,
Beton class D 400 - E 600,
Aszfalt class F 900,
Beton class F 900,
Beépítési útmutató
