Cikkszám 97661

DRAINFIX CLEAN FSU 300 szűrő szubsztrátumos folyóka F900 terhelési osztályig, horganyzott peremmel, kivezetéssel, geotextíliával és csatlakozó elemmel

Típus 01H, kezdő elem, 1,0 m

Kérdése van?

Kollégáink készséggel állnak az Ön rendelkezésére

Kapcsolat

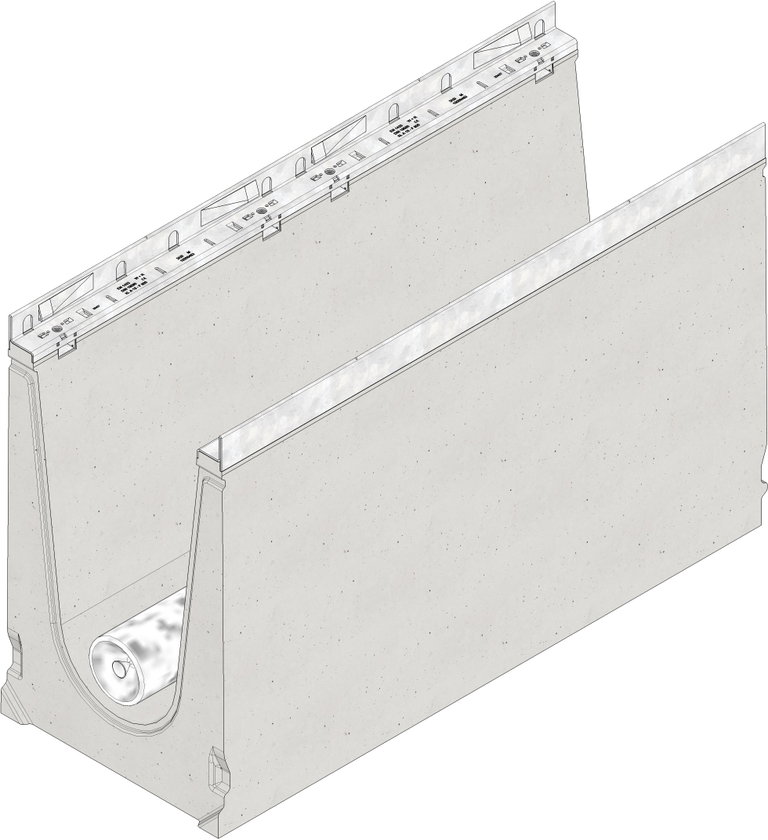

Termék kép

Műszaki rajz

Rajzok (CAD)

Adatlap

Műszaki információk és mérőszámok

Cikkszám
97661
Hossz
1000 mm
Szélesség
390 mm
Magasság
630 mm
Tömeg
252.32 kg
Anyag
Acél, cink-magnézium bevonattal, FASERFIX szálerősített beton
Visszatartási térfogat
76 l/m
Visszatartási keresztmetszet
760.0 cm²
Szubsztrátum töltet magassága (effective, from the middle of the filter grid tube to the top edge of the substrate)
200.0 mm
Szubsztrátum szükséglet
44.0 l/lfdm.
Névleges átmérő
300
Rinnenmaterial
FASERFIX szálerősített beton
Perem anyaga
Acél, cink-magnézium bevonattal
Kiíró szöveg
EN 1433, DIN 19580
Kiíró szöveg
DRAINFIX CLEAN 300, típus 01H, kezdő elem, szűrő szubsztrátumos folyóka, horganyzott peremmel, DN/OD 100 kifolyó csonkkal, geotextíliával és csatlakozó elemmel, végén megkötve, nemzetközi engedélyszám (DIBt)Z-84.2-7, 1m
Kiíró szöveg
DRAINFIX CLEAN 300, típus 01H, kezdő elem, a felszíni szűrés elve szerint működő folyóka szűrő szubsztrátummal, szálerősítéses betonból, névleges szélesség 300 mm, A 15- től F 900-as terhelési osztályig EN 1433-as szabvány szerint, CE minősítés, általános építésfelügyeleti engedéllyel (abZ by DIBt) engedélyszám Z-84.2-7, horganyzott perem SIDE-LOCK rendszerrel, a rácsok méterenként 8 ponton rögzíthetőek, DRAINFIX CLEAN csővel DN/OD 110 geotextíliával és csatlakozó elemmel, végén megkötve H/SZ/M 1000×390×630 mm, Cikkszám: 97661
Kiíró szöveg
-

Kiíró szöveg

Beépítési útmutató

Beépítési példa

Aszfalt class A 15 - C 250

Aszfalt class D 400 - E 600

Térkő class D 400

Beton class D 400 - E 600

Aszfalt class F 900

Beton class F 900
