Cikkszám 97651
DRAINFIX CLEAN FSU 300 szűrő szubsztrátumos folyóka F900 terhelési osztályig, horganyzott peremmel, kivezetéssel, geotextíliával és csatlakozó elemmel
Típus 020, kezdő elem, 1,0 m
Kérdése van?
Kollégáink készséggel állnak az Ön rendelkezésére
Kapcsolat

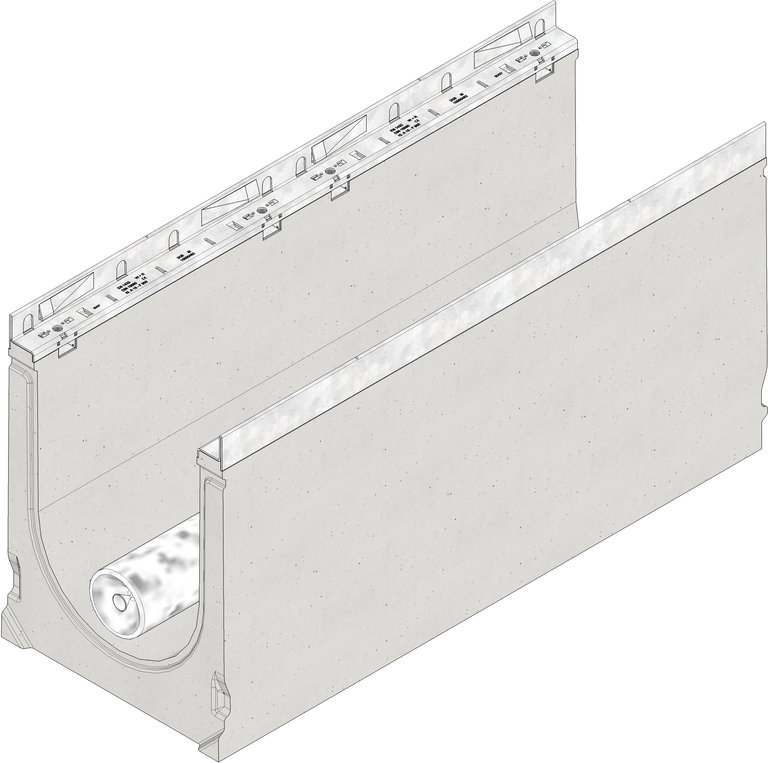

Termék kép
Metszet rajz
Rajzok (CAD)
Rajzok
Adatlap
Műszaki információk és mérőszámok
Cikkszám
97651
Hossz
1000 mm
Szélesség
390 mm
Magasság
510 mm
Tömeg
174.45 kg
Anyag
Acél, cink-magnézium bevonattal, FASERFIX szálerősített beton
Visszatartási térfogat
52 l/m
Visszatartási keresztmetszet
520.0 cm²
Szubsztrátum töltet magassága
200.0 mm
Szubsztrátum szükséglet
59.0 l/lfdm.
Névleges átmérő
300
Rinnenmaterial
FASERFIX szálerősített beton
Perem anyaga
Acél, cink-magnézium bevonattal
Vonatkozó szabványok
EN 1433, DIN 19580
Kiíró szöveg
DRAINFIX CLEAN 300, típus 020, kezdő elem, szűrő szubsztrátumos folyóka, horganyzott peremmel, DN/OD 100 kifolyó csonkkal, geotextíliával és csatlakozó elemmel, nemzetközi engedélyszám (DIBt)Z-84.2-7, 1m
Termék leírás
DRAINFIX CLEAN 300, típus 020, kezdő elem, a felszíni szűrés elve szerint működő folyóka szűrő szubsztrátummal, szálerősítéses betonból, névleges szélesség 300 mm, A 15- től F 900-as terhelési osztályig EN 1433-as szabvány szerint, CE minősítés, általános építésfelügyeleti engedéllyel (abZ by DIBt) engedélyszám Z-84.2-7, horganyzott perem SIDE-LOCK rendszerrel, a rácsok méterenként 8 ponton rögzíthetőek, DRAINFIX CLEAN csővel DN/OD 110 geotextíliával és csatlakozó elemmel, végén megkötve H/SZ/M 1000×390×510 mm, Cikkszám: 97651
Csomagolási egység (db/raklap)
-
Kiíró szöveg
Beépítési útmutató
Beépítési példa
Aszfalt terhelési osztály A 15 - C 250
Aszfalt terhelési osztály D 400 - E 600
Térkő terhelési osztály D 400
Beton terhelési osztály D 400 - E 600
Aszfalt terhelési osztály F 900
Beton terhelési osztály F 900
