Cikkszám 97653

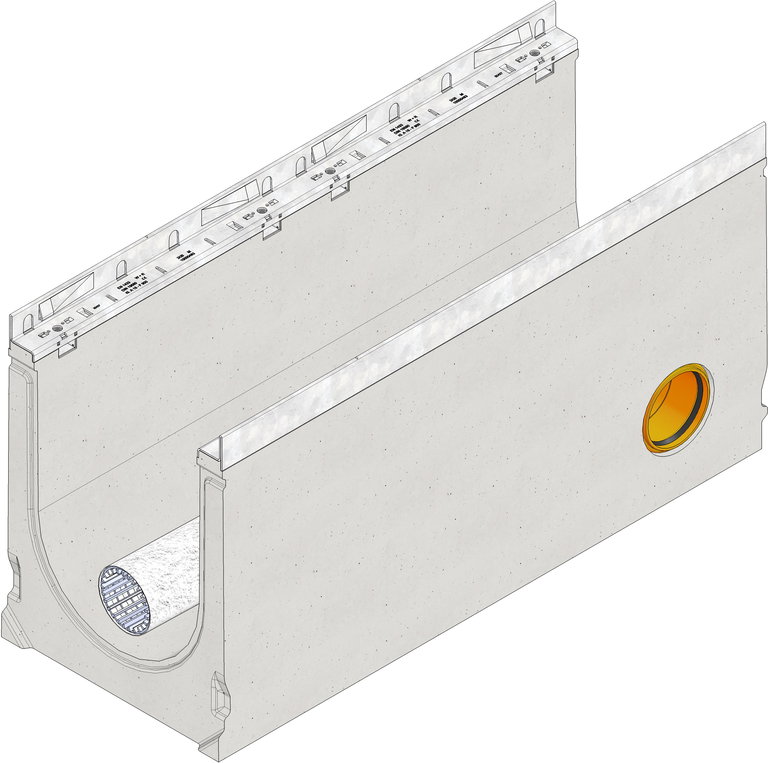

DRAINFIX CLEAN FSU 300 szűrő szubsztrátumos folyóka F900 terhelési osztályig, horganyzott peremmel, kivezetéssel, geotextíliával és csatlakozó elemmel
Típus 020, végelem, 1,0 m
Kérdése van?
Kollégáink készséggel állnak az Ön rendelkezésére
Kapcsolat
Termék kép
Műszaki rajz
Rajzok (CAD)
Rajzok
Adatlap
Műszaki információk és mérőszámok
Cikkszám
97653
Hossz
1000 mm
Szélesség
390 mm
Magasság
510 mm
Tömeg
174.62 kg
Anyag
Acél, cink-magnézium bevonattal, FASERFIX szálerősített beton
Visszatartási térfogat
52 l/m
Visszatartási keresztmetszet
520.0 cm²
Szubsztrátum töltet magassága
(effective, from the middle of the filter grid tube to the top edge of the substrate)
200.0 mm
Szubsztrátum szükséglet
59.0 l/lfdm.
Névleges átmérő
300
Rinnenmaterial
FASERFIX szálerősített beton
Perem anyaga
Acél, cink-magnézium bevonattal
Kiíró szöveg
EN 1433, DIN 19580
Kiíró szöveg
DRAINFIX CLEAN 300, típus 020, befejező elem, szűrő szubsztrátumos folyóka, horganyzott peremmel, oldalsó csatlakozású PVC-U DN/OD 100 kifolyó csonkkal, geotextíliával és csatlakozó elemmel, nemzetközi engedélyszám (DIBt)Z-84.2-7, 1m
Kiíró szöveg
DRAINFIX CLEAN 300, típus 020, végelem, a felszíni szűrés elve szerint működő folyóka szűrő szubsztrátummal, szálerősítéses betonból, névleges szélesség 300 mm, A 15- től F 900-as terhelési osztályig EN 1433-as szabvány szerint, CE minősítés, általános építésfelügyeleti engedéllyel (abZ by DIBt) engedélyszám Z-84.2-7, horganyzott perem SIDE-LOCK rendszerrel, a rácsok méterenként 8 ponton rögzíthetőek, integrált PVC-U csőcsatlakozási lehetőséggel, DRAINFIX CLEAN csővel DN/OD 110 geotextíliával és csatlakozó elemmel, H/SZ/M 1000×390×510 mm, Cikkszám: 97653
Kiíró szöveg
-
Kiíró szöveg
Beépítési útmutató
Beépítési példa
Aszfalt class A 15 - C 250
Aszfalt class D 400 - E 600
Térkő class D 400
Beton class D 400 - E 600
Aszfalt class F 900
Beton class F 900
