Cikkszám 97673
DRAINFIX CLEAN FSU 400 szűrő szubsztrátumos folyóka F900 terhelési osztályig, horganyzott peremmel, kivezetéssel, geotextíliával és csatlakozó elemmel
Típus 01, végelem, 1,0 m
Kérdése van?
Kollégáink készséggel állnak az Ön rendelkezésére
Kapcsolat

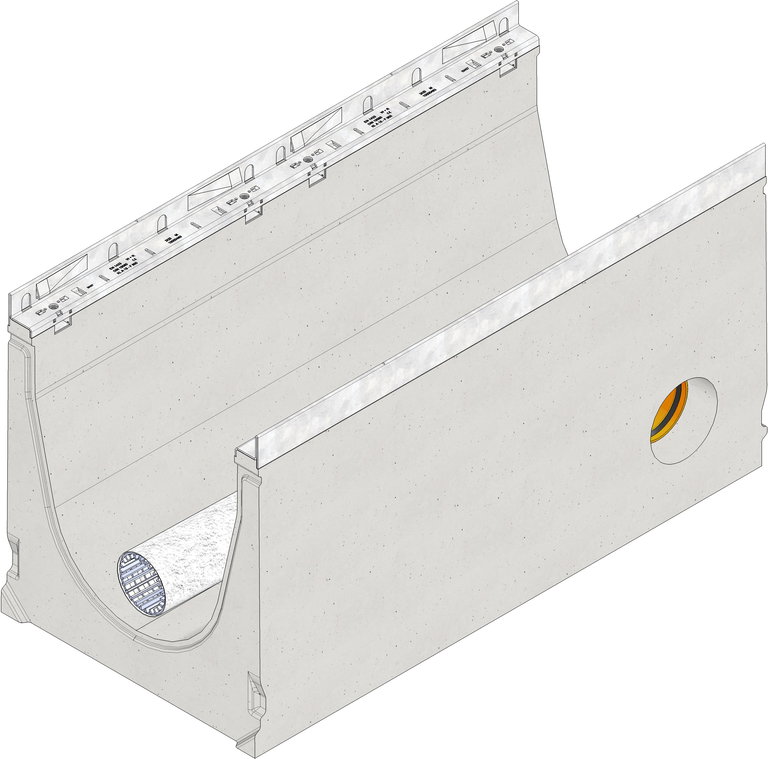

Termék kép
Műszaki rajz
Rajzok (CAD)
Rajzok
Adatlap
Műszaki információk és mérőszámok
Cikkszám
97673
Hossz
1000 mm
Szélesség
490 mm
Magasság
540 mm
Tömeg
257.11 kg
Anyag
Acél, cink-magnézium bevonattal, FASERFIX szálerősített beton
Visszatartási térfogat
76 l/m
Visszatartási keresztmetszet
760.0 cm²
Szubsztrátum töltet magassága
(effective, from the middle of the filter grid tube to the top edge of the substrate)
200.0 mm
Szubsztrátum szükséglet
67.0 l/lfdm.
Névleges átmérő
400
Folyóka alapanyag
FASERFIX szálerősített beton
Perem anyaga
Acél, cink-magnézium bevonattal
Vonatkozó szabványok
EN 1433, DIN 19580
Kiíró szöveg
DRAINFIX CLEAN 400, típus 01, befejező elem, szűrő szubsztrátumos folyóka, horganyzott peremmel, oldalsó csatlakozású PVC-U DN/OD 100 kifolyó csonkkal, geotextíliával és csatlakozó elemmel, nemzetközi engedélyszám (DIBt)Z-84.2-7, 1m
Termék leírás
DRAINFIX CLEAN 400, típus 01, végelem, a felszíni szűrés elve szerint működő folyóka szűrő szubsztrátummal, szálerősítéses betonból, névleges szélesség 400 mm, A 15- től F 900-as terhelési osztályig EN 1433-as szabvány szerint, CE minősítés, általános építésfelügyeleti engedéllyel (abZ by DIBt) engedélyszám Z-84.2-7, horganyzott perem SIDE-LOCK rendszerrel, a rácsok méterenként 8 ponton rögzíthetőek, integrált PVC-U csőcsatlakozási lehetőséggel DN/OD 110, DRAINFIX CLEAN csővel DN/OD 110 geotextíliával és csatlakozó elemmel, H/SZ/M 1000×490×540 mm, Cikkszám: 97673
Csomagolási egység (db/raklap)
-
Kiíró szöveg
Beépítési példa
Aszfalt class A 15 - C 250,
Aszfalt class D 400 - E 600,
Térkő class D 400,
Beton class D 400 - E 600,
Aszfalt class F 900,
Beton class F 900,
Beépítési útmutató
