Cikkszám 97692
DRAINFIX CLEAN FSU 500 szűrő szubsztrátumos folyóka F900 terhelési osztályig, horganyzott peremmel, kivezetéssel, geotextíliával és csatlakozó elemmel
Típus 01, köztes elem, 1,0 m
Kérdése van?
Kollégáink készséggel állnak az Ön rendelkezésére
Kapcsolat

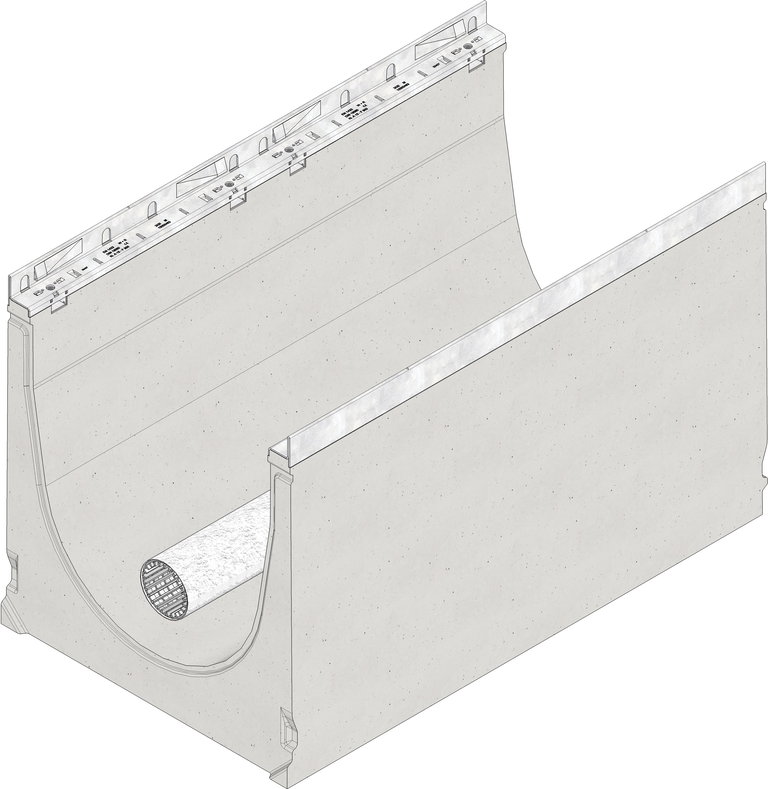

Termék kép
Műszaki rajz
Rajzok (CAD)
Rajzok
Adatlap
Műszaki információk és mérőszámok
Cikkszám
97692
Hossz
1000 mm
Szélesség
590 mm
Magasság
630 mm
Tömeg
319.94 kg
Anyag
Acél, cink-magnézium bevonattal, FASERFIX szálerősített beton
Visszatartási térfogat
137 l/m
Visszatartási keresztmetszet
1370.0 cm²
Szubsztrátum töltet magassága
(effective, from the middle of the filter grid tube to the top edge of the substrate)
200.0 mm
Szubsztrátum szükséglet
86.0 l/lfdm.
Névleges átmérő
500
Rinnenmaterial
FASERFIX szálerősített beton
Perem anyaga
Acél, cink-magnézium bevonattal
Kiíró szöveg
EN 1433, DIN 19580
Kiíró szöveg
DRAINFIX CLEAN 500, típus 01, köztes elem, szűrő szubsztrátumos folyóka, horganyzott peremmel, kifolyó csonkkal, geotextíliával és csatlakozó elemmel, 1m
Kiíró szöveg
DRAINFIX CLEAN 500, típus 01, köztes elem, a felszíni szűrés elve szerint működő folyóka szűrő szubsztrátummal, szálerősítéses betonból, névleges szélesség 300 mm, A 15- től F 900-as terhelési osztályig EN 1433-as szabvány szerint, CE minősítés, általános építésfelügyeleti engedéllyel, engedélyszám Z-84.2-7, horganyzott perem SIDE-LOCK rendszerrel, a rácsok méterenként 8 ponton rögzíthetőek, DN 110 KG kifolyó csonkkal, geotextíliával és csatlakozó elemmel, H/SZ/M 1000×590×630 mm, Cikkszám: 97692
Kiíró szöveg
-
Kiíró szöveg
Beépítési útmutató
Beépítési példa
Aszfalt class A 15 - C 250
Aszfalt class D 400 - E 600
Térkő class D 400
Beton class D 400 - E 600
Aszfalt class F 900
Beton class F 900
