Cikkszám 97693
DRAINFIX CLEAN FSU 500 szűrő szubsztrátumos folyóka F900 terhelési osztályig, horganyzott peremmel, kivezetéssel, geotextíliával és csatlakozó elemmel
Típus 01, végelem, 1,0 m
Kérdése van?
Kollégáink készséggel állnak az Ön rendelkezésére
Kapcsolat

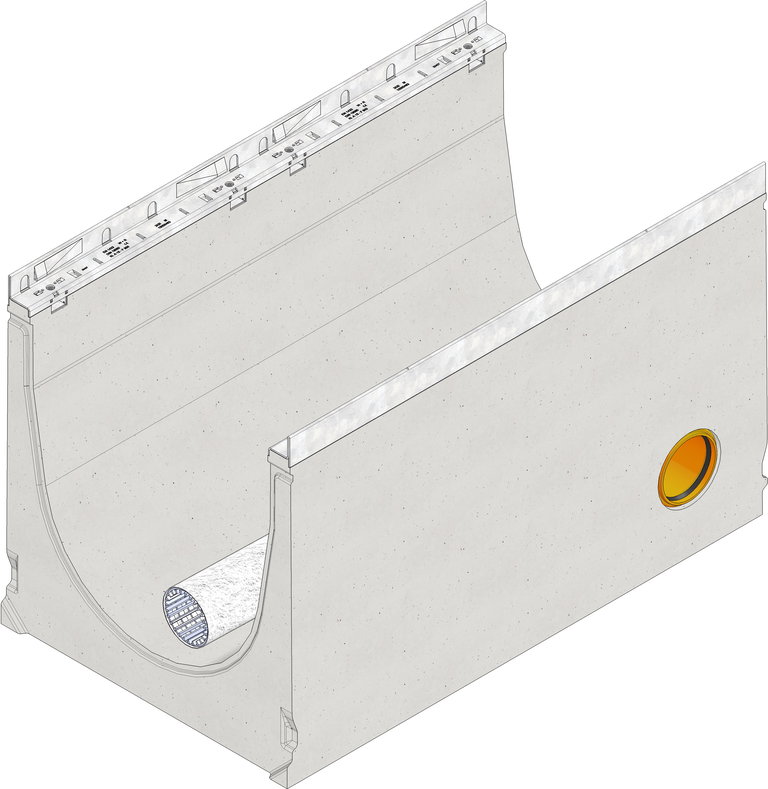

Termék kép
Műszaki rajz
Rajzok (CAD)
Rajzok
Adatlap
Műszaki információk és mérőszámok
Cikkszám
97693
Hossz
1000 mm
Szélesség
590 mm
Magasság
630 mm
Tömeg
320.01 kg
Anyag
Acél, cink-magnézium bevonattal, FASERFIX szálerősített beton
Visszatartási térfogat
137 l/m
Visszatartási keresztmetszet
1370.0 cm²
Szubsztrátum töltet magassága
(effective, from the middle of the filter grid tube to the top edge of the substrate)
200.0 mm
Szubsztrátum szükséglet
86.0 l/lfdm.
Névleges átmérő
500
Folyóka alapanyag
FASERFIX szálerősített beton
Perem anyaga
Acél, cink-magnézium bevonattal
Vonatkozó szabványok
EN 1433, DIN 19580
Kiíró szöveg
DRAINFIX CLEAN 500, típus 01, befejező elem, szűrő szubsztrátumos folyóka, horganyzott peremmel, kivezető csővel, geotextíliával és csatlakozó elemmel, 1m
Termék leírás
DRAINFIX CLEAN 500, típus 01, befejező elem, a felszíni szűrés elve szerint működő folyóka szűrő szubsztrátummal, szálerősítéses betonból, névleges szélesség 300 mm, A 15- től F 900-as terhelési osztályig EN 1433-as szabvány szerint, CE minősítés, általános építésfelügyeleti engedéllyel, engedélyszám Z-84.2-7, horganyzott perem SIDE-LOCK rendszerrel, a rácsok méterenként 8 ponton rögzíthetőek, DN/OD110 KG geotextíliával bevont dréncsővel és a vízkivételi pontokon furattal és kettős karmantyúval, H/SZ/M 1000×590×630 mm, Cikkszám: 97693
Csomagolási egység (db/raklap)
-
Kiíró szöveg
Beépítési példa
Aszfalt class A 15 - C 250,
Aszfalt class D 400 - E 600,
Térkő class D 400,
Beton class D 400 - E 600,
Aszfalt class F 900,
Beton class F 900,
Beépítési útmutató
