Cikkszám 48746
RECYFIX NC 100, terhelési osztály D 400
Típus 01, 0,5 m, öntöttvas ráccsal, fekete, rácskiosztás 10 mm, négyszeres csavarozással
Kérdése van?
Kollégáink készséggel állnak az Ön rendelkezésére
Kapcsolat

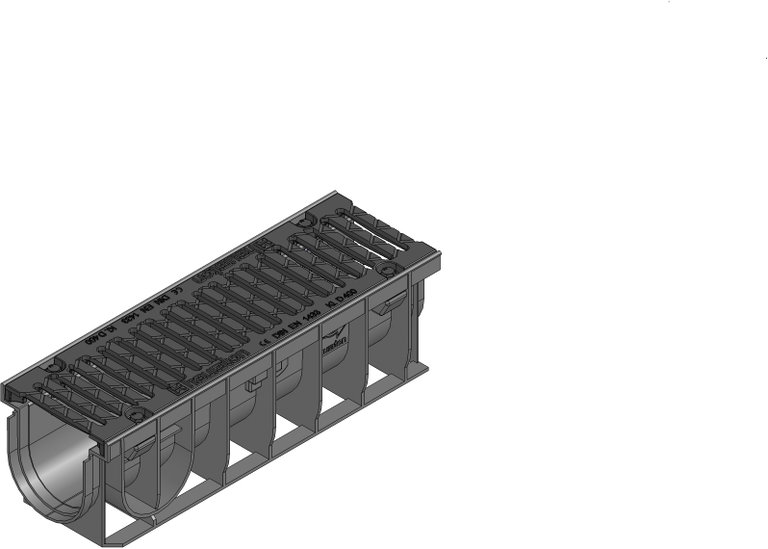

Termék kép
Műszaki rajz
Rajzok (CAD)
Rajzok
Adatlap
Műszaki információk és mérőszámok
Cikkszám
48746
Hossz
500 mm
Szélesség
160 mm
Magasság
150 mm
Perem magasság
20 mm
Tömeg
5.43 kg
Anyag
horganyzott acél, fekete, Öntöttvas GJS 500-7, újrahasznosított, módosított polypropilén
Vízbelépési felület
426.0 cm²/m
Névleges átmérő
100
Nedvesített keresztmetszet
92 cm²
DIN EN 1433 alapján
M
Folyóka alapanyag
újrahasznosított, módosított polypropilén
Fedlap alapanyag
Öntöttvas GJS 500-7
Vonatkozó szabványok
EN 1433, DIN 19580
Termék leírás
RECYFIX NC 100 Típus 0105 - Folyóka alsó rész PE-PP újrahasznosított alapanyagból, integrált fémprofillal a rács fogadására, terhelési osztály A15-D400 a DIN 19580/EN 1433 szerint, autópályák és gyorsforgalmi utak esetében nem alkalmas a pályát keresztező beépítésre, oldalsó függőleges csatlakozási lehetőség, öntöttvas ráccsal, gömbgrafitos öntvényből EN-GJS, rácskiosztás 10mm, fekete, horizontális elmozdulás elleni védelemmel és négyszeres csavarrögzítéssel H/SZ/M 500x160x150 mm, Cikksz 48746
Csomagolási egység (db/raklap)
98
Teljesítmény nyilatkozat
Kiíró szöveg
Beépítési példa
Térkő class A 15 - B 125,
Aszfalt class A 15 - B 125,
Térkő class A 15 - B 125,
Beton class A 15 - C 250,
Aszfalt class C 250,
Térkő class C 250,
Aszfalt class D 400 - E 600,
Beton class D 400 - E 600,
Térkő class D 400 - E 600,
Aszfalt class A 15 - B 125,
Térkő class A 15 - C 250,
Térkő class D 400,
Aszfalt class E 600,
Beton class C 250 - D 400,
Aszfalt class C 250 - D 400,
Beton class E 600,
Beépítési útmutató
