Cikkszám 48748
RECYFIX NC 100, terhelési osztály E 600
Típus 01, 0,5 m, öntöttvas ráccsal, fekete, rácskiosztás 10 mm, négyszeres csavarozással
Kérdése van?
Kollégáink készséggel állnak az Ön rendelkezésére
Kapcsolat

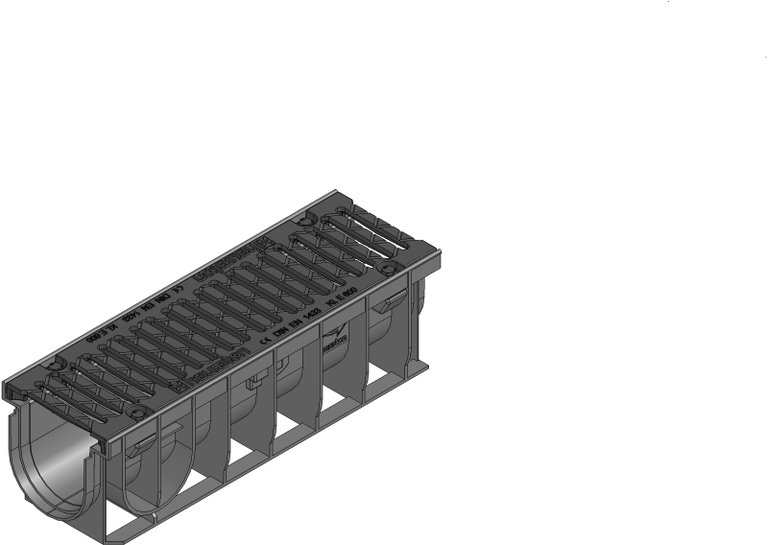

Termék kép
Műszaki rajz
Rajzok (CAD)
Rajzok
Adatlap
Műszaki információk és mérőszámok
Cikkszám
48748
Hossz
500 mm
Szélesség
160 mm
Magasság
150 mm
Einlegetiefe
20 mm
Tömeg
5.43 kg
Anyag
horganyzott acél, fekete, Öntöttvas GJS 500-7, újrahasznosított, módosított polypropilén
Vízbelépési felület
426.0 cm²/m
Névleges átmérő
100
Nedvesített keresztmetszet
92 cm²
Kiíró szöveg
M
Rinnenmaterial
újrahasznosított, módosított polypropilén
Alapanyag
Öntöttvas GJS 500-7
Kiíró szöveg
EN 1433, DIN 19580
Kiíró szöveg
RECYFIX NC 100 Típus 0105 - Folyóka alsó rész PE-PP újrahasznosított alapanyagból, integrált fémprofillal a rács fogadására, terhelési osztály A15-E600 a DIN 19580/EN 1433 szerint, öntöttvas ráccsal, gömbgrafitos öntvényből EN-GJS, rácskiosztás, fekete, felfekvő, horizontális elmozdulás elleni védelemmel négyszeres csavarrögzítéssel H/SZ/M 500x160x150 mm, Cikksz.:48748
Kiíró szöveg
98
Teljesítmény nyilatkozat
Kiíró szöveg
Beépítési útmutató
Beépítési példa
Térkő class A 15 - B 125
Aszfalt class A 15 - B 125
Térkő class A 15 - B 125
Beton class A 15 - C 250
Aszfalt class C 250
Térkő class C 250
Aszfalt class D 400 - E 600
Beton class D 400 - E 600
Térkő class D 400 - E 600
Aszfalt class A 15 - B 125
Térkő class A 15 - C 250
Térkő class D 400
Aszfalt class E 600
Beton class C 250 - D 400
Aszfalt class C 250 - D 400
Beton class E 600
