Cikkszám 66077
STEELFIX REGULAR 115, magasság 150 mm
Típus 150, folyókaelem vízkivételi lehetőséggel, tüzihorganyzott, 1 m
Kérdése van?
Kollégáink készséggel állnak az Ön rendelkezésére
Kapcsolat

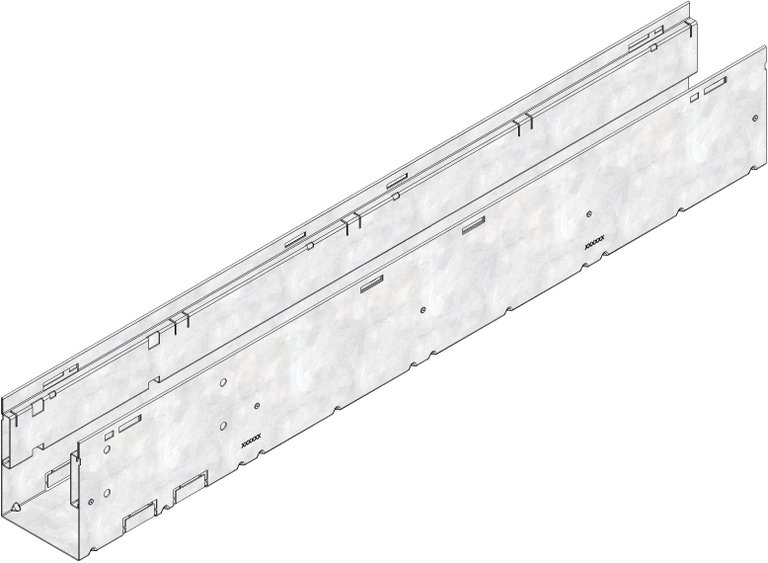

Termék kép
Műszaki rajz
Rajzok (CAD)
Rajzok
Adatlap
Műszaki információk és mérőszámok
Cikkszám
66077
Hossz
1000 mm
Szélesség
115 mm
Magasság
150 mm
Tömeg
6.00 kg
Anyag
horganyzott acél
Perem magasság
20 mm
Névleges átmérő
115
Nedvesített keresztmetszet
-
Lejtés
-
Kiíró szöveg
Beforduló retesz
Kiíró szöveg
M
Rinnenmaterial
horganyzott acél
Kiíró szöveg
STEELFIX REGULAR 115 típus 150, folyókaelem vízkivételi lehetőséggel, tüzihorganyzott, beépítési magasság 150 mm
Kiíró szöveg
STEELFIX REGULAR 115 - típus 150, folyókaelem vízkivételi lehetőséggel, korrózióvédett horganyzott acélból, gyalogosforgalomra alkalmas és kerekesszékkel megközelíthető, befelé döntött rács tartóval, folyóka alja és fala zárt, de az alján lyukasztott perforációval a DN/OD 75 vagy DN/OD 110-es helyszíni csőcsatlakozáshoz és a STEELFIX REGULAR összefolyóelem csatlakozási lehetőségével, L/B/H 1000x115x150 mm, cikkszám 66077
Kiíró szöveg
-
Kiíró szöveg
Beépítési példa
kerekesszékkel járható, víztelenítés lefolyóelemen keresztül, függőleges csatlakozás
kerekesszékkel járható, víztelenítés lefolyóelemen keresztül, vízszintes csatlakozás
kerekesszékkel járható, víztelenítés folyókán keresztül, függőleges, akadálymentes átmenet (2 cm)
kerekesszékkel járható, víztelenítés folyókán keresztül, függőleges, padkamentes átmenet (0 cm)
kerekesszékkel járható, víztelenítés kivezető csatornán és DACHFIX POINT-on keresztül
kerekesszékkel járható, víztelenítés kivezető csatornán keresztül (fenéklemez), függőleges csatlakozás
kerekesszékkel járható, víztelenítés kivezető csatornán keresztül (dupla), függőleges csatlakozás
kerekesszékkel járható, víztelenítés kivezető csatornán és DACHFIX POINT-on keresztül
Természetes kőburkolat class Gyalogos forgalom
