Art. N. 65303
DACHFIX STEEL 205, altezza 45 mm
Tipo45, con altezza regolabile, zincata, 1 m
Immediatamente disponibile a magazzino
Domande?
Il nostro team di esperti sarà lieto di aiutarti.
Contattaci

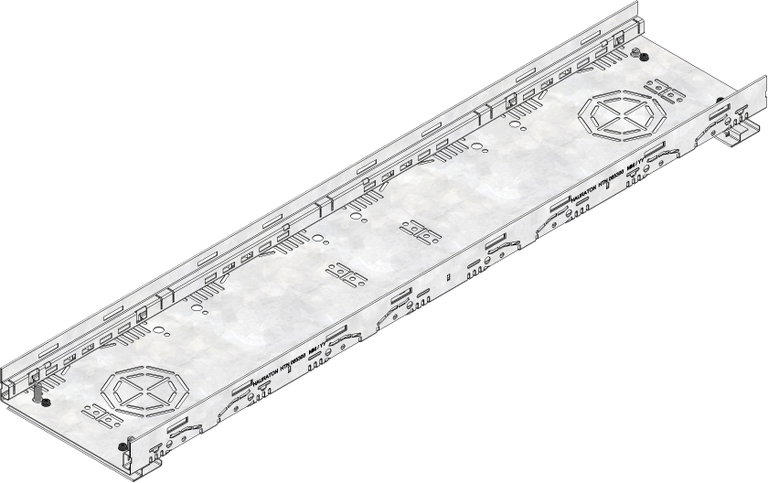

Immagine del prodotto
Disegno tecnico
Disegno (CAD)
Disegno
Scheda tecnica
Informazioni tecniche
Art. N.
65303
Lunghezza
1000 mm
Larghezza esterna
205 mm
Altezza Esterna
59 mm
Peso
3.30 kg
Materiale
acciaio zincato
Altezza telaio
20 mm
Larghezza interna
205
Sezione di drenaggio
49 cm²
Pendenza
-
Descrizione prodotto
Fermo di sicurezza
Descrizione prodotto
M
Materiale canale
acciaio zincato
Descrizione prodotto
DACHFIX STEEL 205 Canaletta con altezza regolabile, Tipo 45, zincata
Descrizione prodotto
DACHFIX STEEL 205 - canaletta tipo 45 con regolatore di altezza, zincato , adatto al traffico pedonale e accessibile alle sedie a rotelle, supporto della griglia inclinato verso l'interno, con perforazione su due lati e con base a canale perforazione integrata per l'esecuzione in loco di elemento di collegamento del tubo di DN/OD 75 o DN/OD 110, incl. 2 pcs kit regolatore per 1 m, altezza regolabile 59-74 mm, L/W/H 1000x205x59-74 mm, art. 65303
Descrizione prodotto
-
Voci di capitolato
Esempio di posa
Accessibile alle sedie a rotelle, drenaggio senza collegamento
Accessibile alle sedie a rotelle, drenaggio tramite pozzetto di scarico, collegamento verticale
Accessibile alle sedie a rotelle, drenaggio tramite pozzetto di scarico, collegamento orizzontale
Accessibile alle sedie a rotelle, drenaggio tramite raccordo, passaggio verticale senza barriere (2 cm)
Accessibile alle sedie a rotelle, drenaggio tramite collegamento, passaggio verticale senza soglia (0 cm)
Rivestimento in piastrelle classe Pedonale
Accessibile alle sedie a rotelle, drenaggio chiuso tramite canale di scarico (piastra a pavimento), collegamento verticale
Accessibile alle sedie a rotelle, drenaggio chiuso da un canale di scarico (raddoppiato), collegamento verticale
Accessibile con sedia a rotelle, drenaggio tramite canale di derivazione e DACHFIX POINT
Accessibile con sedia a rotelle, drenaggio tramite canale di derivazione e DACHFIX POINT
