Art. N. 97612
DRAINFIX CLEAN FSU 400 Canale filtrante, con telaio zincato, con tubo di drenaggio rivestito con geotessuto e elemento di collegamento
Tipo 01, elemento iniziale, 1,0 m
Immediatamente disponibile a magazzino
Domande?
Il nostro team di esperti sarà lieto di aiutarti.
Contattaci

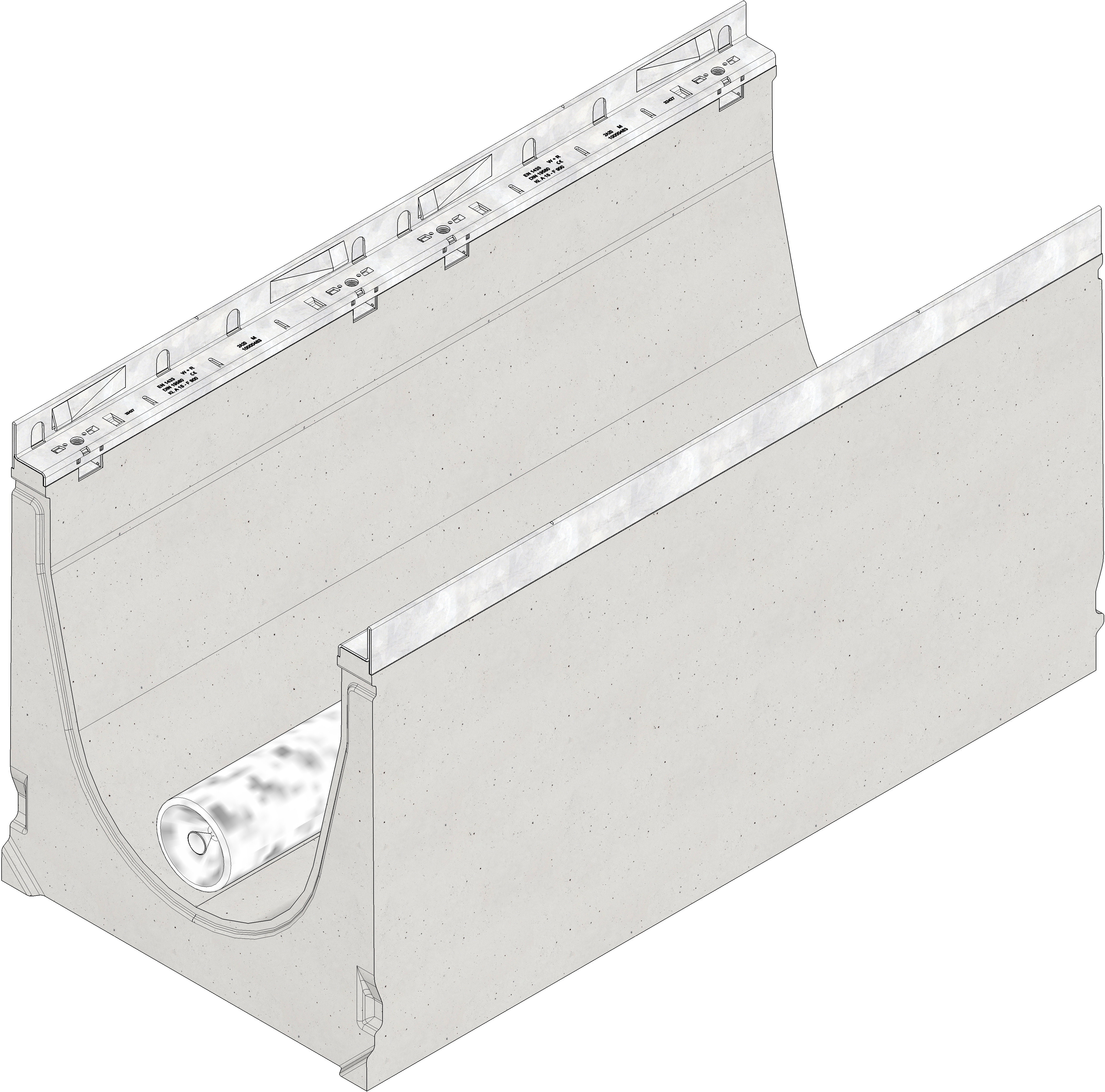

Immagine del prodotto
Disegno tecnico
Disegno (CAD)
Disegno
Scheda tecnica
Informazioni tecniche
Art. N.
97612
Lunghezza
1000 mm
Larghezza esterna
490 mm
Altezza Esterna
540 mm
Peso
256.94 kg
Materiale
Acciaio con rivestimento in zinco-magnesio, FASERFIX calcestruzzo fibrorinforzato
Volume di ritenzione
86.3 l/m
Sezione di ritenzione
863.0 cm²
Altezza di riempimento del substrato
(effettivo, dal centro del tubo al bordo superiore del substrato)
150.0 mm
Requisiti del substrato
57.0 l/lfdm.
Larghezza interna
400
Materiale canale
FASERFIX calcestruzzo fibrorinforzato
Materiale del telaio
Acciaio con rivestimento in zinco-magnesio
Descrizione prodotto
EN 1433, DIN 19580
Descrizione prodotto
DRAINFIX CLEAN FSU 400 KR tipo 01 -elemento iniziale, canale con filtro nel substrato per il trattamento delle particelle, con telaio zincato, con tubo di drenaggio DN/OD 100 con geotessuto e elemento di collegamento e adattatore, con certificazione secon
Descrizione prodotto
DRAINFIX CLEAN FSU 400 KR tipo 01 -elemento iniziale, canale filtrante per il trattamento delle particelle, prefabbricato in calcestruzzo fibrorinforzato, larghezza interna 400 mm, classe di carico da A 15 a F 900 secondo la EN 1433, marcatura CE, con certificazione secondo la Korea Environment Corporation (KECO), con telaio zincato e sistema di fissaggio rapido SIDE-LOCK delle griglie, incluso DRAINFIX CLEAN-tubo di drenaggio DN/OD 100 con geotessuto e elemento di collegamento e adattatore, L/W/H 1000x490x540 mm, art. 97612
Descrizione prodotto
-
Voci di capitolato

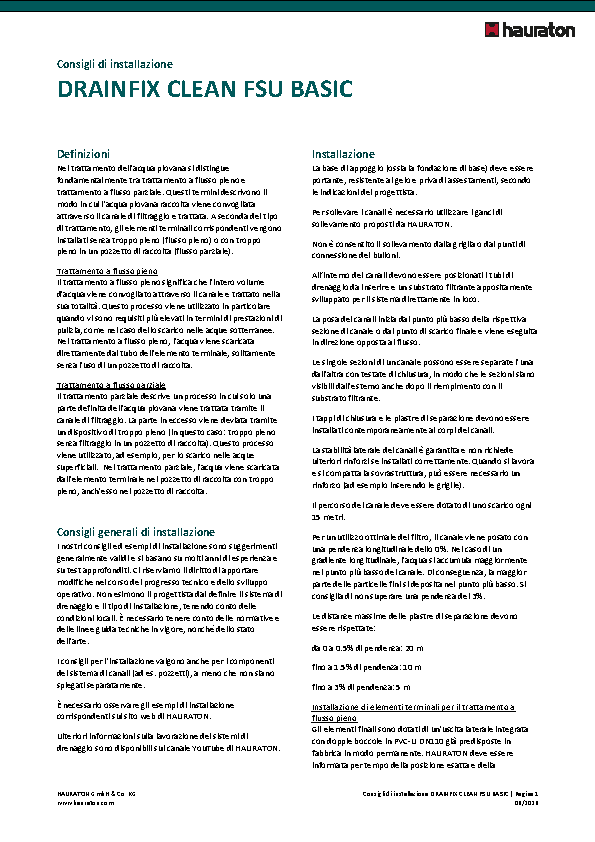

Istruzioni di posa
Esempio di posa
Asfalto classe A 15 - C 250
Pavimentazione classe D 400
Asfalto classe D 400 - E 600
Calcestruzzo classe D 400 - E 600
Asfalto classe F 900
Calcestruzzo classe F 900
