Artikelnr. 65025

DACHFIX STEEL 115, bouwhoogte 75 mm

type 75

Vragen over producten Bestekteksten

Vragen?

Ons ervaren planningsteam helpt u graag verder.

Neem contact op
Vragen?

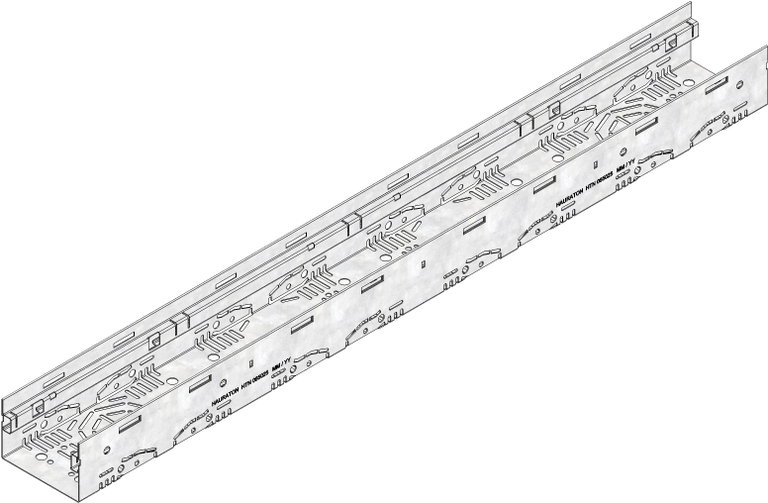

Productafbeelding

Technische tekening

Tekening (CAD)

Tekening (CAD)

Productblad

Technische gegevens en afmetingen
Artikelnr.
65025
Lengte
1000 mm
Breedte
115 mm
Hoogte
75 mm
Gewicht
2.68 kg
Materiaal
verzinkt staal
Hoogte randbescherming
20 mm
Nominale gootbreedte
115
Inwendige gootdoorsnede
60 cm²
Helling
-
Type bevestiging
knevel
Type volgens DIN EN 1433
M
Materiaal goot
verzinkt staal
Verkooptekst
DACHFIX STEEL 115 Lijngootelement type 75, verzinkt staal, bouwhoogte 75 mm, 1 m
Productbeschrijving
DACHFIX STEEL 115 - Lijngootelement type 75 van corrosiebeschermend verzinkt staal, beloopbaar en rolstoeltoegankelijk, rooster naar binnen gekanteld, met perforatie aan beide zijden en geïntegreerde perforatie in het bodemgebied voor uitstansing ter plaatse voor DN/OD 75 of DN/OD 110, alsook 8-voudige aansluitmogelijkheid in de zijkant van het steekkanaal, incl. 4-voudige muurverankeringsfunctie, LxBxH 1000x115x75 mm, art.nr. 65025
Verpakkingseenheid
234

Bestekteksten

Plaatsingsvoorbeeld

rolstoeltoegankelijk, afwatering zonder kanaalaansluiting

Plaatsingsvoorbeeld

rolstoeltoegankelijk, afwatering via afvoerbak, verticale aansluiting

Plaatsingsvoorbeeld

rolstoeltoegankelijk, afwatering via afvoerbak, horizontale aansluiting

Plaatsingsvoorbeeld

rolstoeltoegankelijk, afwatering via gootaansluiting, verticaal, barrièrevrije overgang (2e verdieping)

Plaatsingsvoorbeeld

rolstoeltoegankelijk, afvoer via gootaansluiting, verticaal, drempelloze overgang (0 cm)

Plaatsingsvoorbeeld

plaatbedekking klasse geschikt voor voetgangersverkeer, rolstoeltoegankelijk

Plaatsingsvoorbeeld

Rolstoeltoegankelijk, afwatering via aftakking gesloten (vloerplaat), verticale aansluiting

Plaatsingsvoorbeeld

Rolstoeltoegankelijk, afwatering via aftakgoot gesloten (verdubbeld), verticale aansluiting

Plaatsingsvoorbeeld

Rolstoeltoegankelijk, afwatering via aftakkanaal en DACHFIX POINT

Plaatsingsvoorbeeld

rolstoeltoegankelijk, afwatering via aftakkanaal en DACHFIX POINT

Plaatsingsvoorbeeld
