DACHFIX STEEL 135, bouwhoogte 150 mm

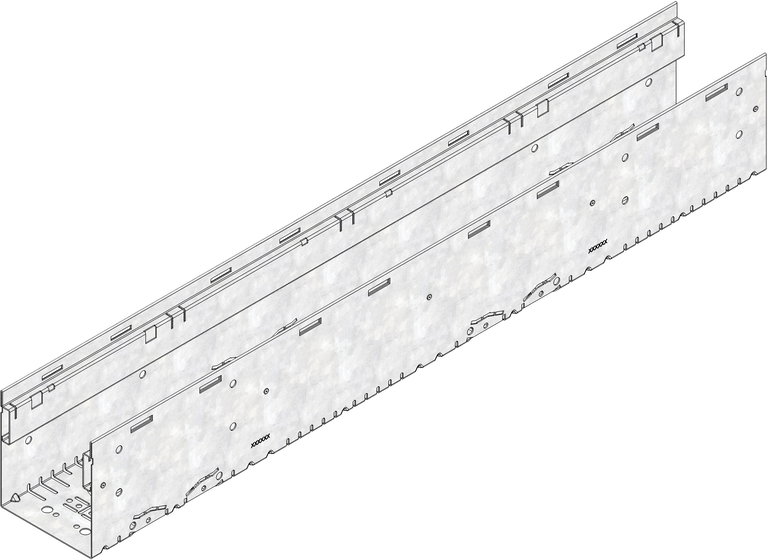

Productafbeelding

Productafbeelding, JPG
Download Voeg toe aan mijn documenten
Productafbeelding, PDF
Download Voeg toe aan mijn documenten

Technische tekening

Tekening (CAD)

Tekening (CAD), DWG
Download Voeg toe aan mijn documenten

Tekening

Tekening, JPG
Download Voeg toe aan mijn documenten
Tekening, PDF
Download Voeg toe aan mijn documenten

Productblad

Productblad, PDF
Download Voeg toe aan mijn documenten

Technische gegevens en afmetingen

Artikelnr.

66170

Lengte

1000 mm

Breedte

135 mm

Hoogte

150 mm

Gewicht

5.58 kg

Materiaal

verzinkt staal

Hoogte randbescherming

20 mm

Nominale gootbreedte

135

Inwendige gootdoorsnede

169 cm²

Helling

Type bevestiging

knevel

Type volgens DIN EN 1433

Materiaal goot

verzinkt staal

Verkooptekst

DACHFIX STEEL 135 type 150, verzinkt staal, bouwhoogte 150 mm, 1 m

Productbeschrijving

DACHFIX STEEL 135 - Lijngootelement type 150, gemaakt van corrosiebestendig gegalvaniseerd staal, beloopbaar en rolstoeltoegankelijk, roosterteun naar binnen gevouwen, geperforeerd in het zij- en ondergedeelte, met aansluitmogelijkheid in het basisgedeelte voor aansluiting DN/OD 75 of DN/OD 100 evenals 4-voudige aansluitmogelijkheid in de zijkant voor aftakkingskanaal, incl. 4-voudige muurankerfunctie, LxBxH 1000x135x150 mm, art.nr. 66170

Verpakkingseenheid
