Artikelnr. 65200

DACHFIX STEEL 155, bouwhoogte 45 mm

type 45, verzinkt staal, 1,0 m

Vragen over producten Bestekteksten

Vragen?

Ons ervaren planningsteam helpt u graag verder.

Neem contact op
Vragen?

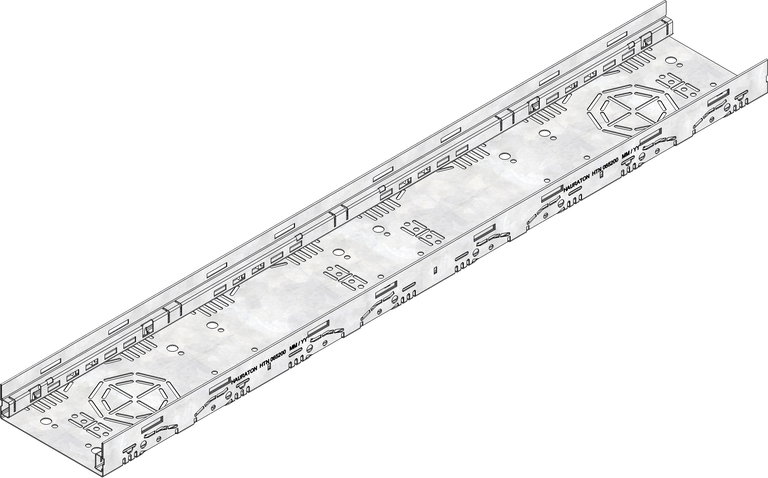

Productafbeelding

Technische tekening

Tekening (CAD)

Tekening (CAD)

Productblad

Technische gegevens en afmetingen
Artikelnr.
65200
Lengte
1000 mm
Breedte
155 mm
Hoogte
45 mm
Gewicht
2.46 kg
Materiaal
verzinkt staal
Hoogte randbescherming
20 mm
Nominale gootbreedte
155
Inwendige gootdoorsnede
37 cm²
Helling
-
Type bevestiging
knevel
Type volgens DIN EN 1433
M
Materiaal goot
verzinkt staal
Verkooptekst
DACHFIX STEEL 155 Lijngootelement type 45, verzinkt staal, bouwhoogte 45 mm, 1 m
Productbeschrijving
DACHFIX STEEL 115 type 45 - Lijngootelement van corrosievrij verzinkt staal, beloopbaar en rolstoeltoegankelijk, rooster naar binnen gekanteld, met perforatie in de zijkant en het bodemgebied voor aansluiting DN/OD 75 of DN/OD 110 en 8-voudige aansluitmogelijkheid in de zijkant voor aftakkanaal, incl. 4-voudige muurankerfunctie, LxBxH 1000x155x45 mm, art.nr. 65200
Verpakkingseenheid
308

Bestekteksten

Plaatsingsvoorbeeld

rolstoeltoegankelijk, afwatering zonder kanaalaansluiting

Plaatsingsvoorbeeld

rolstoeltoegankelijk, afwatering via afvoerbak, verticale aansluiting

Plaatsingsvoorbeeld

rolstoeltoegankelijk, afwatering via afvoerbak, horizontale aansluiting

Plaatsingsvoorbeeld

rolstoeltoegankelijk, afwatering via gootaansluiting, verticaal, barrièrevrije overgang (2e verdieping)

Plaatsingsvoorbeeld

rolstoeltoegankelijk, afvoer via gootaansluiting, verticaal, drempelloze overgang (0 cm)

Plaatsingsvoorbeeld

plaatbedekking klasse geschikt voor voetgangersverkeer, rolstoeltoegankelijk

Plaatsingsvoorbeeld

Rolstoeltoegankelijk, afwatering via aftakking gesloten (vloerplaat), verticale aansluiting

Plaatsingsvoorbeeld

Rolstoeltoegankelijk, afwatering via aftakgoot gesloten (verdubbeld), verticale aansluiting

Plaatsingsvoorbeeld

Rolstoeltoegankelijk, afwatering via aftakkanaal en DACHFIX POINT

Plaatsingsvoorbeeld

rolstoeltoegankelijk, afwatering via aftakkanaal en DACHFIX POINT
