Artikelnr. 65235

DACHFIX STEEL 155, bouwhoogte 75 mm

type 75, RVS, 1,0 m

Vragen over producten Bestekteksten

Vragen?

Ons ervaren planningsteam helpt u graag verder.

Neem contact op
Vragen?

Productafbeelding

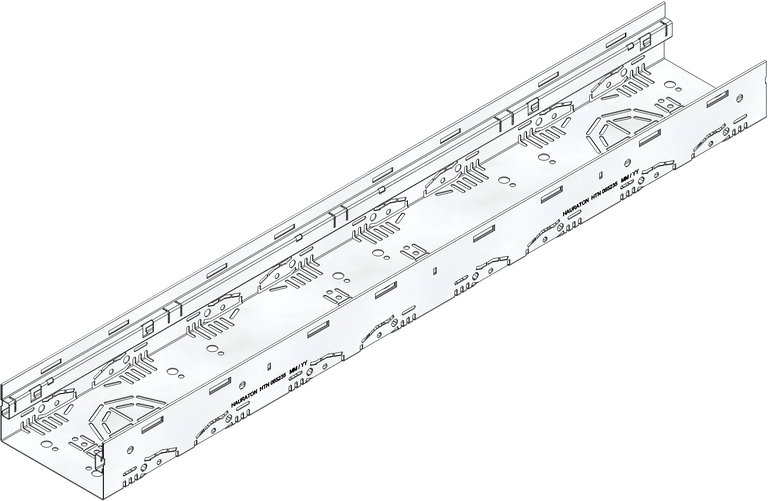

Technische tekening

Tekening (CAD)

Tekening (CAD)

Productblad

Technische gegevens en afmetingen
Artikelnr.
65235
Lengte
1000 mm
Breedte
155 mm
Hoogte
75 mm
Gewicht
2.94 kg
Materiaal
RVS 1.4301
Hoogte randbescherming
20 mm
Nominale gootbreedte
155
Inwendige gootdoorsnede
83 cm²
Helling
-
Type bevestiging
knevel
Type volgens DIN EN 1433
M
Materiaal goot
RVS 1.4301
Verkooptekst
DACHFIX STEEL 155 Lijngootelement type 75, RVS, bouwhoogte 75 mm, 1 m
Productbeschrijving
DACHFIX STEEL 155 type 75 - Lijngootelement, gemaakt van RVS CNS 1.4301, beloopbaar en rolstoeltoegankelijk, naar binnen gekante roosterteun, geperforeerd in het zij- en basisgedeelte, met aansluitmogelijkheid in het basisgedeelte voor aansluitmond DN/OD 75 of DN/OD 100 en 8-voudige aansluitmogelijkheid in het zijgedeelte voor aftakkanaal, incl. 4-voudige muurankerfunctie, LxBxH 1000x155x75 mm, art.nr. 65235
Verpakkingseenheid
182

Bestekteksten

Plaatsingsvoorbeeld

rolstoeltoegankelijk, afwatering zonder kanaalaansluiting

Plaatsingsvoorbeeld

rolstoeltoegankelijk, afwatering via afvoerbak, verticale aansluiting

Plaatsingsvoorbeeld

rolstoeltoegankelijk, afwatering via afvoerbak, horizontale aansluiting

Plaatsingsvoorbeeld

rolstoeltoegankelijk, afwatering via gootaansluiting, verticaal, barrièrevrije overgang (2e verdieping)

Plaatsingsvoorbeeld

rolstoeltoegankelijk, afvoer via gootaansluiting, verticaal, drempelloze overgang (0 cm)

Plaatsingsvoorbeeld

plaatbedekking klasse geschikt voor voetgangersverkeer, rolstoeltoegankelijk

Plaatsingsvoorbeeld

Rolstoeltoegankelijk, afwatering via aftakking gesloten (vloerplaat), verticale aansluiting

Plaatsingsvoorbeeld

Rolstoeltoegankelijk, afwatering via aftakgoot gesloten (verdubbeld), verticale aansluiting

Plaatsingsvoorbeeld

Rolstoeltoegankelijk, afwatering via aftakkanaal en DACHFIX POINT

Plaatsingsvoorbeeld

rolstoeltoegankelijk, afwatering via aftakkanaal en DACHFIX POINT

Plaatsingsvoorbeeld
