Artikelnr. 65325

DACHFIX STEEL 205, bouwhoogte 75 mm

type 75, verzinkt staal, 1,0 m

Vragen over producten Bestekteksten

Vragen?

Ons ervaren planningsteam helpt u graag verder.

Neem contact op
Vragen?

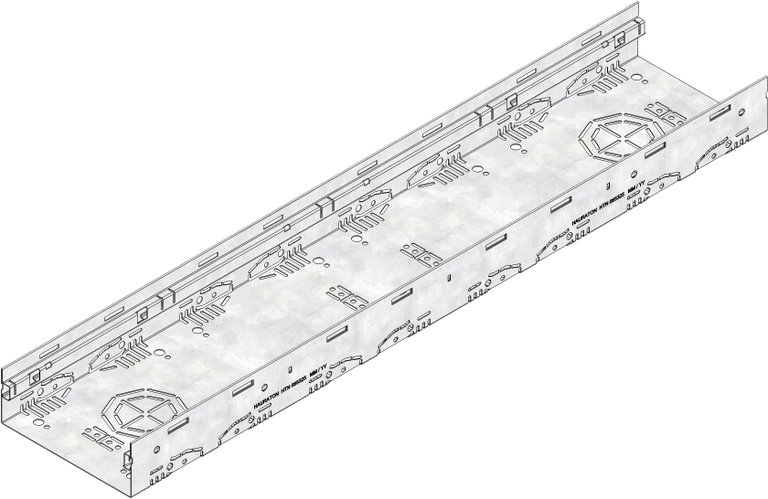

Productafbeelding

Technische tekening

Tekening (CAD)

Tekening (CAD)

Productblad

Technische gegevens en afmetingen
Artikelnr.
65325
Lengte
1000 mm
Breedte
205 mm
Hoogte
75 mm
Gewicht
3.35 kg
Materiaal
verzinkt staal
Hoogte randbescherming
20 mm
Nominale gootbreedte
205
Inwendige gootdoorsnede
110 cm²
Helling
-
Type bevestiging
knevel
Type volgens DIN EN 1433
M
Materiaal goot
verzinkt staal
Verkooptekst
DACHFIX STEEL 135 Lijngootelement type 150, RVS, bouwhoogte 150 mm, 0,5 m
Productbeschrijving
DACHFIX STEEL 205 type 75 - Lijngootelement, van corrosiebestendig gegalvaniseerd staal, beloopbaar en rolstoeltoegankelijk, naar binnen gekante roosterteun, geperforeerd in het zij- en sokkelgedeelte, met aansluitmogelijkheid in het basisgedeelte voor aansluiting DN/OD 75 of DN/OD 100 en 8-voudige aansluitmogelijkheid in het zijgedeelte voor aftakkanaal, incl. 4-voudige muurankerfunctie, LxBxH 1000x205x75 mm, art.nr. 65325
Verpakkingseenheid
130

Bestekteksten

Plaatsingsvoorbeeld

rolstoeltoegankelijk, afwatering zonder kanaalaansluiting

Plaatsingsvoorbeeld

rolstoeltoegankelijk, afwatering via afvoerbak, verticale aansluiting

Plaatsingsvoorbeeld

rolstoeltoegankelijk, afwatering via afvoerbak, horizontale aansluiting

Plaatsingsvoorbeeld

rolstoeltoegankelijk, afwatering via gootaansluiting, verticaal, barrièrevrije overgang (2e verdieping)

Plaatsingsvoorbeeld

rolstoeltoegankelijk, afvoer via gootaansluiting, verticaal, drempelloze overgang (0 cm)

Plaatsingsvoorbeeld

plaatbedekking klasse geschikt voor voetgangersverkeer, rolstoeltoegankelijk

Plaatsingsvoorbeeld

Rolstoeltoegankelijk, afwatering via aftakking gesloten (vloerplaat), verticale aansluiting

Plaatsingsvoorbeeld

Rolstoeltoegankelijk, afwatering via aftakgoot gesloten (verdubbeld), verticale aansluiting

Plaatsingsvoorbeeld

Rolstoeltoegankelijk, afwatering via aftakkanaal en DACHFIX POINT

Plaatsingsvoorbeeld

rolstoeltoegankelijk, afwatering via aftakkanaal en DACHFIX POINT

Plaatsingsvoorbeeld
