Powrót do zestawienia
Nr kat. 65350

DACHFIX STEEL 205, wysokość 100 mm

typ 100

dostępny
Zadaj pytanie Opis techniczny

Pytania?

Nasz doświadczony zespół ds. planowania chętnie pomoże.

Skontaktuj się z nami
Pytania?

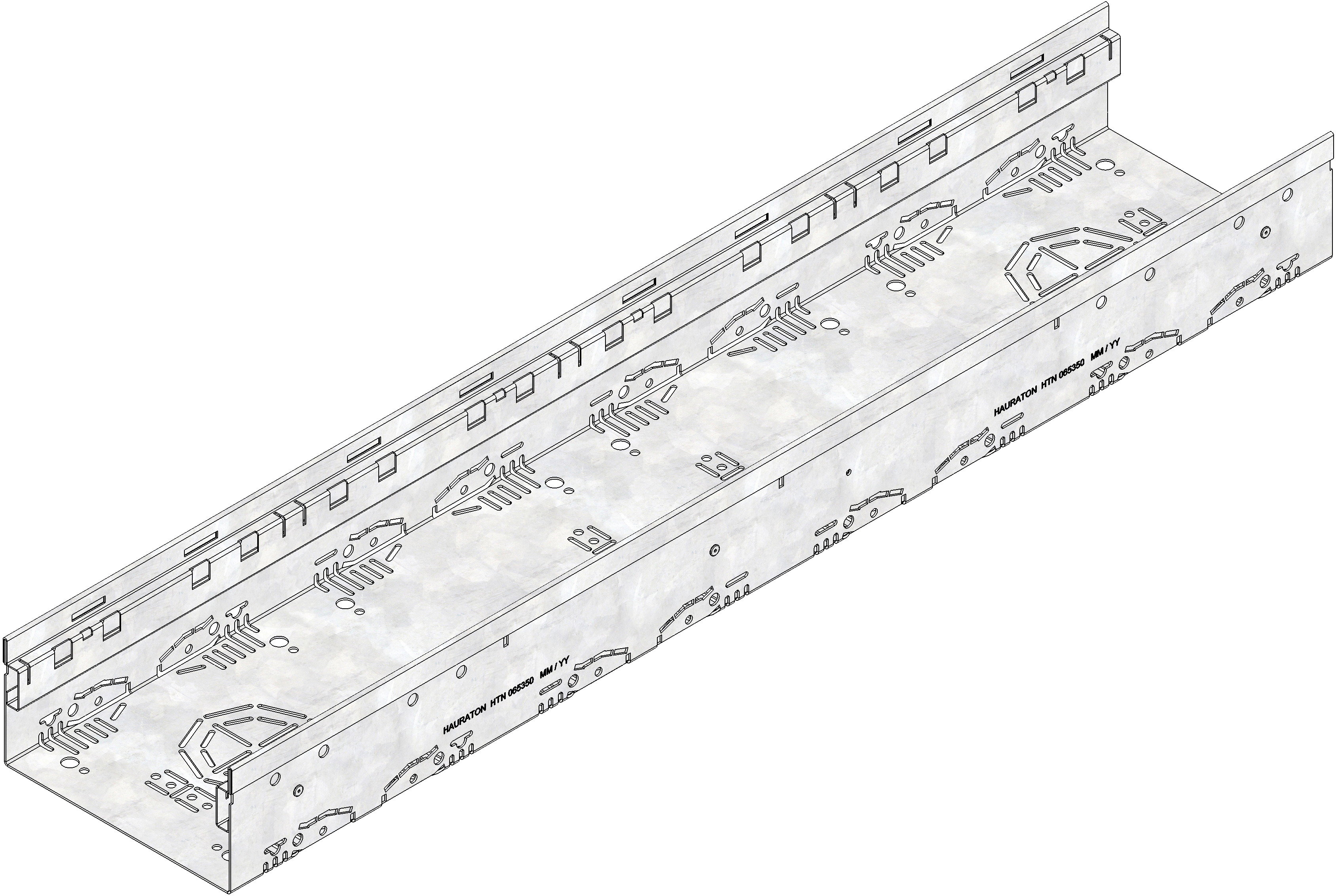

Wizualizacja produktu
Wizualizacja produktu

Rysunek techniczny

Rysunek (CAD)

Rysunek (CAD)

Karta katalogowa

Informacje techniczne i wymiary
Nr kat.
65350
Długość
1000 mm
Szerokość
205 mm
Wysokość
100 mm
Waga
5.70 kg
Zastosowane materiały
stal ocynkowana
Wysokość ramy
20 mm
Szerokość nominalna
205
Pow. przekroju poprzecz.
159 cm²
Spadek
-
Typ mocowania
blokada
Typ zgodny PN-EN 1433
M
Materiał korpusu
stal ocynkowana
Pełna nazwa produktu
DACHFIX STEEL 205, typ 100, korytko ocynk.
Opis produktu
DACHFIX STEEL 205, typ 100 - Korytko wykonane ze stali ocynk. Boczne ściany korytka oraz jego dno perforowane, umożliwiające przepływ wody w warstwach przepuszczalnych nawierzchni. Łączenie poszczególnych korytek za pomocą systemu blokującego. Korytka posiadają możliwość wykonania odpływu dolnego DN70 lub DN100 mm. Montaż rusztów z wykorzystaniem blokady i śruby. Produkt przeznaczony jest dla ruchu pieszego, posiada aprobatę techniczną ITB. Produkt przebadany zgodnie z normą PN-EN 1253.
Ilość sztuk na palecie
100

Krajowa Deklaracja Właściwości Użytkowych

Dokumenty dopuszczające

Dokumenty dopuszczające

Opis techniczny

Przykład zabudowy

dostępne dla wózków inwalidzkich, odwadnianie bez podłączenia do kanału

Przykład zabudowy

przystosowany do wózków inwalidzkich, odprowadzanie wody przez skrzynkę odpływową, podłączenie pionowe

Przykład zabudowy

przystosowany do wózków inwalidzkich, odprowadzanie wody przez skrzynkę odpływową, przyłącze poziome

Przykład zabudowy

Dostosowane dla wózków inwalidzkich, odprowadzanie wody przez połączenie kanałowe, pionowe przejście - bez barier (2 cm)

Przykład zabudowy

przystosowany do wózków inwalidzkich, odprowadzanie wody poprzez połączenie kanałów, pionowe, bezprogowe przejście (0 cm)

Przykład zabudowy

Nawierzchnia z płyt chodnikowych klasa dla ruchu pieszego, dostępny dla wózków inwalidzkich

Przykład zabudowy

przystosowany do wózków inwalidzkich, odpływ zamknięty poprzez skrzyżowanie (płyta dolna), połączenie pionowe

Przykład zabudowy

Dostosowane dla wózków inwalidzkich, odprowadzanie wody przez zamknęte (zdublowane) skrzyżowanie, połączenie pionowe

Przykład zabudowy

dostępny dla wózków inwalidzkich, odwodnienie przez skrzyżowanie i DACHFIX POINT

Przykład zabudowy

dostępny dla wózków inwalidzkich, odwodnienie przez skrzyżowanie i DACHFIX POINT

Przykład zabudowy
