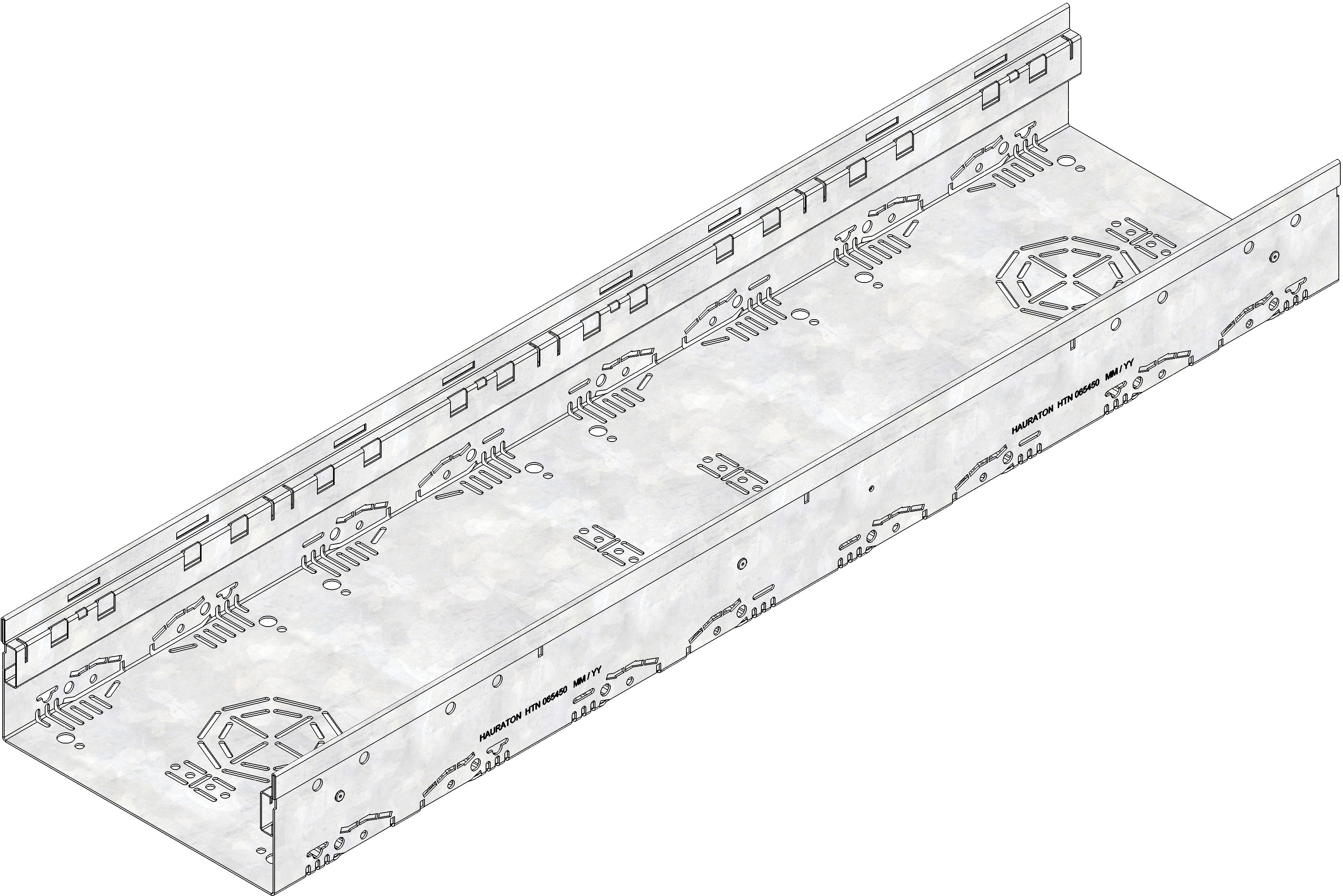

Wizualizacja produktu
Rysunek techniczny
Rysunek (CAD)
Rysunek
Karta katalogowa
Informacje techniczne i wymiary
Nr kat.
65450
Długość
1000 mm
Szerokość
255 mm
Wysokość
100 mm
Waga
6.34 kg
Zastosowane materiały
stal ocynkowana
Wysokość ramy
20 mm
Szerokość nominalna
255
Pow. przekroju poprzecz.
198 cm²
Spadek
-
Typ mocowania
blokada
Typ zgodny PN-EN 1433
M
Materiał korpusu
stal ocynkowana
Pełna nazwa produktu
DACHFIX STEEL 255, typ 100, korytko ocynk.
Opis produktu
DACHFIX STEEL 255, typ 100 - Korytko wykonane ze stali ocynk. Boczne ściany korytka oraz jego dno perforowane, umożliwiające przepływ wody w warstwach przepuszczalnych nawierzchni.
Łączenie poszczególnych korytek za pomocą systemu blokującego.
Korytka posiadają możliwość wykonania odpływu dolnego DN70 lub DN100 mm.
Montaż rusztów z wykorzystaniem blokady i śruby.
Produkt przeznaczony jest dla ruchu pieszego, posiada aprobatę techniczną ITB.
Produkt przebadany zgodnie z normą PN-EN 1253.
Ilość sztuk na palecie
80
Krajowa Deklaracja Właściwości Użytkowych
Dokumenty dopuszczające
Opis techniczny
Przykład zabudowy
dostępne dla wózków inwalidzkich, odwadnianie bez podłączenia do kanału
przystosowany do wózków inwalidzkich, odprowadzanie wody przez skrzynkę odpływową, podłączenie pionowe
przystosowany do wózków inwalidzkich, odprowadzanie wody przez skrzynkę odpływową, przyłącze poziome
Dostosowane dla wózków inwalidzkich, odprowadzanie wody przez połączenie kanałowe, pionowe przejście - bez barier (2 cm)
przystosowany do wózków inwalidzkich, odprowadzanie wody poprzez połączenie kanałów, pionowe, bezprogowe przejście (0 cm)
Nawierzchnia z płyt chodnikowych klasa dla ruchu pieszego, dostępny dla wózków inwalidzkich
przystosowany do wózków inwalidzkich, odpływ zamknięty poprzez skrzyżowanie (płyta dolna), połączenie pionowe
Dostosowane dla wózków inwalidzkich, odprowadzanie wody przez zamknęte (zdublowane) skrzyżowanie, połączenie pionowe
dostępny dla wózków inwalidzkich, odwodnienie przez skrzyżowanie i DACHFIX POINT
dostępny dla wózków inwalidzkich, odwodnienie przez skrzyżowanie i DACHFIX POINT
