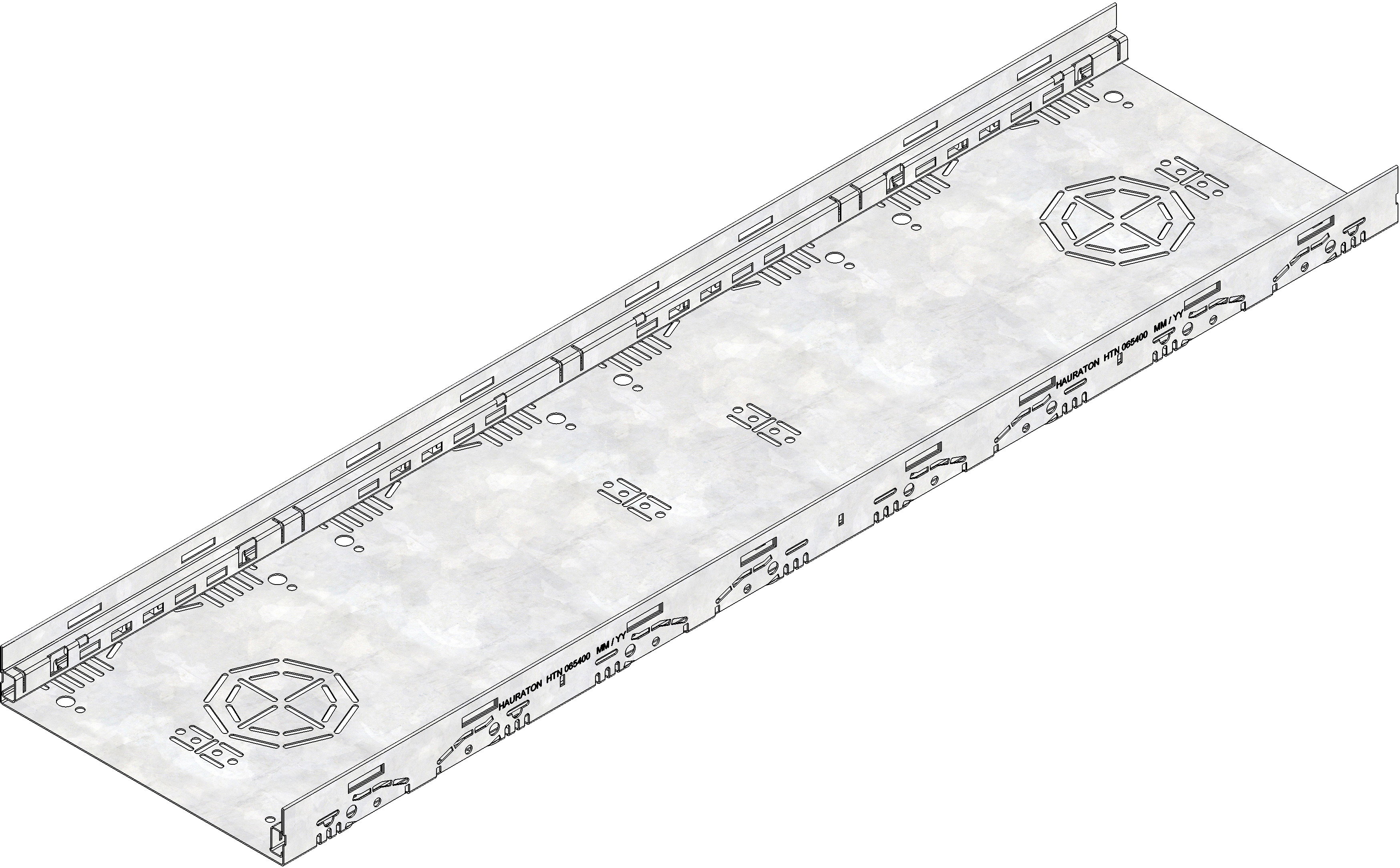

Wizualizacja produktu
Rysunek techniczny
Rysunek (CAD)
Rysunek
Karta katalogowa
Informacje techniczne i wymiary
Nr kat.
65400
Długość
1000 mm
Szerokość
255 mm
Wysokość
45 mm
Waga
3.22 kg
Zastosowane materiały
stal ocynkowana
Wysokość ramy
20 mm
Szerokość nominalna
255
Pow. przekroju poprzecz.
61 cm²
Spadek
-
Opis produktu
blokada
Opis produktu
M
Materiał korpusu
stal ocynkowana
Opis produktu
DACHFIX STEEL 255, typ 45, korytko ocynk.
Opis produktu
DACHFIX STEEL 255, typ 45 - Korytko wykonane ze stali ocynk. Boczne ściany korytka oraz jego dno perforowane, umożliwiające przepływ wody w warstwach przepuszczalnych nawierzchni.
Łączenie poszczególnych korytek za pomocą systemu blokującego.
Korytka posiadają możliwość wykonania odpływu dolnego DN70 lub DN100 mm.
Montaż rusztów z wykorzystaniem blokady i śruby.
Produkt przeznaczony jest dla ruchu pieszego, posiada aprobatę techniczną ITB.
Produkt przebadany zgodnie z normą PN-EN 1253.
Opis produktu
176
Krajowa Deklaracja Właściwości Użytkowych
Dokumenty dopuszczające
Opis techniczny
Przykład zabudowy
dostępne dla wózków inwalidzkich, odwadnianie bez podłączenia do kanału
przystosowany do wózków inwalidzkich, odprowadzanie wody przez skrzynkę odpływową, podłączenie pionowe
przystosowany do wózków inwalidzkich, odprowadzanie wody przez skrzynkę odpływową, przyłącze poziome
Dostosowane dla wózków inwalidzkich, odprowadzanie wody przez połączenie kanałowe, pionowe przejście - bez barier (2 cm)
przystosowany do wózków inwalidzkich, odprowadzanie wody poprzez połączenie kanałów, pionowe, bezprogowe przejście (0 cm)
Nawierzchnia z płyt chodnikowych klasa dla ruchu pieszego
przystosowany do wózków inwalidzkich, odpływ zamknięty poprzez skrzyżowanie (płyta dolna), połączenie pionowe
Dostosowane dla wózków inwalidzkich, odprowadzanie wody przez zamknęte (zdublowane) skrzyżowanie, połączenie pionowe
dostępny dla wózków inwalidzkich, odwodnienie przez skrzyżowanie i DACHFIX POINT
dostępny dla wózków inwalidzkich, odwodnienie przez skrzyżowanie i DACHFIX POINT
