97651

1000 mm

390 mm

510 mm

174.45 kg

beton C 35/45 zbrojony włóknami, stal z powłoką cynkowo-magnezową

49 l/m

560.0 cm²

200.0 mm

60.0 l/lfdm.

300

beton C 35/45 zbrojony włóknami

stal z powłoką cynkowo-magnezową

EN 1433, DIN 19580

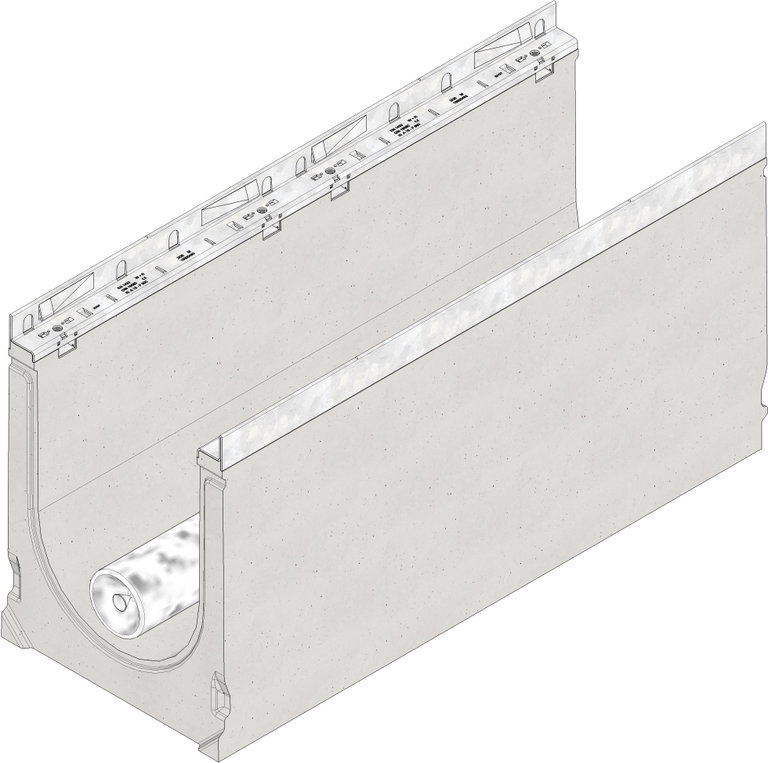

DRAINFIX CLEAN 300 typ 020, element początkowy, koryto z substratem do oczyszczania wody deszczowej na zasadzie filtracji powierzchniowej, ramy ze stali ocynk., z rurą drenażową DN100 z geowłókniną i elementem łączącym, zgodny z niemiecką krajową aprobatą

DRAINFIX CLEAN 300 typ 020, element początkowy - Korpus koryta wykonany z betonu kl. C35/45 ze zbrojeniem rozproszonym (mieszanka cementu, kwarcu i włókna). Krawędzie koryt ze stali ocynkowanej o wysokości 40 mm i szerokości 45 mm w najszerszym miejscu, zakotwione w bocznych ścianach za pomocą 4 zabezpieczonych antykorozyjnie kotew na każdą stronę koryta. Krawędzie koryt wyposażone w 8 zamków pod ruszt, w system zatrzaskowy SIDE LOCK, w owalne otwory pod trzpienie z rusztów w ilości 8 szt., a także w 8 gwintowanych otworów pod śruby mocujące ruszt na każdy metr odwodnienia. Boczne ścianki koryta gładkie, bez wcięć i wyżłobień, dno koryta chropowate, zapewniające dobrą przyczepność z podbudową betonową. Klasa wytrzymałości korpusu koryta bez rusztów = F 900. Ognioodporność: klasa A1 (koryto niepalne). Znakowanie na ramie zgodnie z PN-EN 1433. Rura odpływowa fi100 mm, perforowana, z geowłókniną, wykonana z PEHD, ułożona w dnie koryta odwodnienia, stanowiąca element umożliwiający odprowadzenie oczyszczonej wody, przefiltrowanej przez substrat z wysoką zawartością węgla. Substrat charakteryzujący się wysoką zawartością węgla, oczyszczający wodę deszczową na zasadzie filtracji powierzchniowej, umożliwiający wiązanie i zatrzymywanie rozpuszczonych metali ciężkich, zatrzymujący cząstki o średnicy od 0,006 do 0,060 mm. Wydajność oczyszczania substratu odpowiada warstwie 30 cm czynnej powierzchni gleby. Substrat stanowi wypełnienie koryta odwodnienia do wysokości 150 mm ponad krawędź perforowanej rury odpływowej, zgodny z niemiecką krajową aprobatą techniczną (abZ by DIBt) nr: Z-84.2-7

-
