FASERFIX BIG SLG 200, do kl. F 900

3482

1000 mm

488 mm

520 mm

459.00 kg

beton C 35/45 zbrojony włóknami, żeliwo sferoidalne GGG­50

40 mm

200

552 cm²

-

śruba mocująca

M

beton C 35/45 zbrojony włóknami

żeliwo sferoidalne GGG­50

EN 1433, DIN 19580

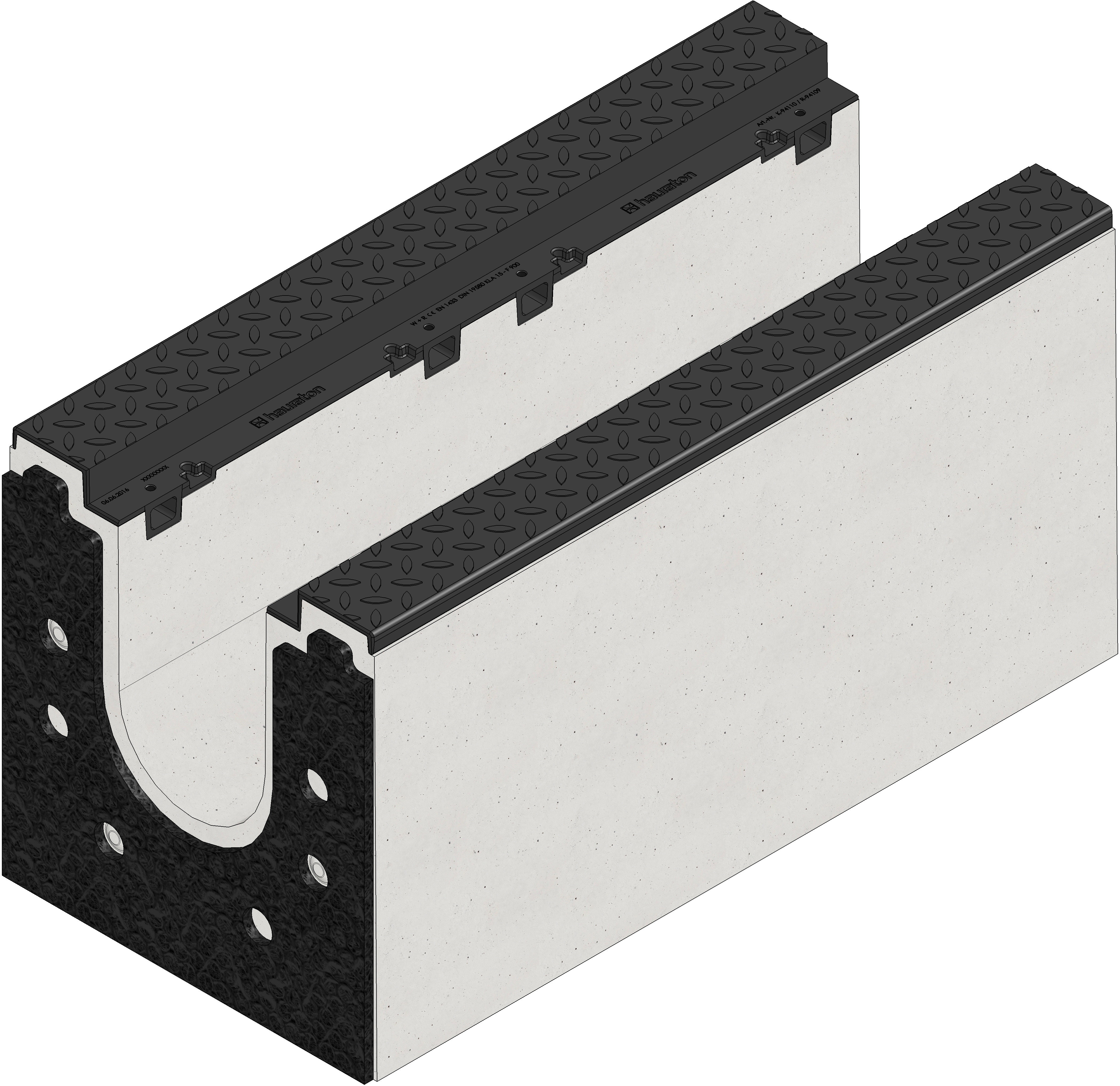

FASERFIX BIG SLG 200, korytko typ 020, z profilem formujacym fugę

FASERFIX BIG SLG 200 typ 020 - Korpus koryta wykonany z betonu kl. C35/45 ze zbrojeniem rozproszonym (mieszanka cementu, kwarcu i włókna). Górna powierzchnia koryta zabezpieczona płytą wykonaną z żeliwa sferoidalnego, zintegrowaną z ramą korpusu, o powierzchni ryflowanej, zakotwiona do korpusu koryta pionowymi kotwami. Krawędzie koryt wykonane z żeliwa o grubości 5 mm, wysokości 40 mm i szerokości 45 mm w najszerszym miejscu, zakotwione w bocznych ścianach za pomocą 4 kotew na każdą stronę koryta. Krawędzie koryt wyposażone w owalne otwory pod trzpienie z rusztów w ilości 8 szt., a także w 8 gwintowanych otworów pod śruby mocujące ruszt na każdy metr odwodnienia. Boczne ścianki koryta gładkie, bez wcięć i wyżłobień, dno koryta chropowate zapewniające dobrą przyczepność z podbudową betonową. Klasa wytrzymałości korpusu koryta bez rusztów = F 900. Ognioodporność: klasa A1 (koryto niepalne). Znakowanie na ramie zgodnie z PN-EN 1433.

3
