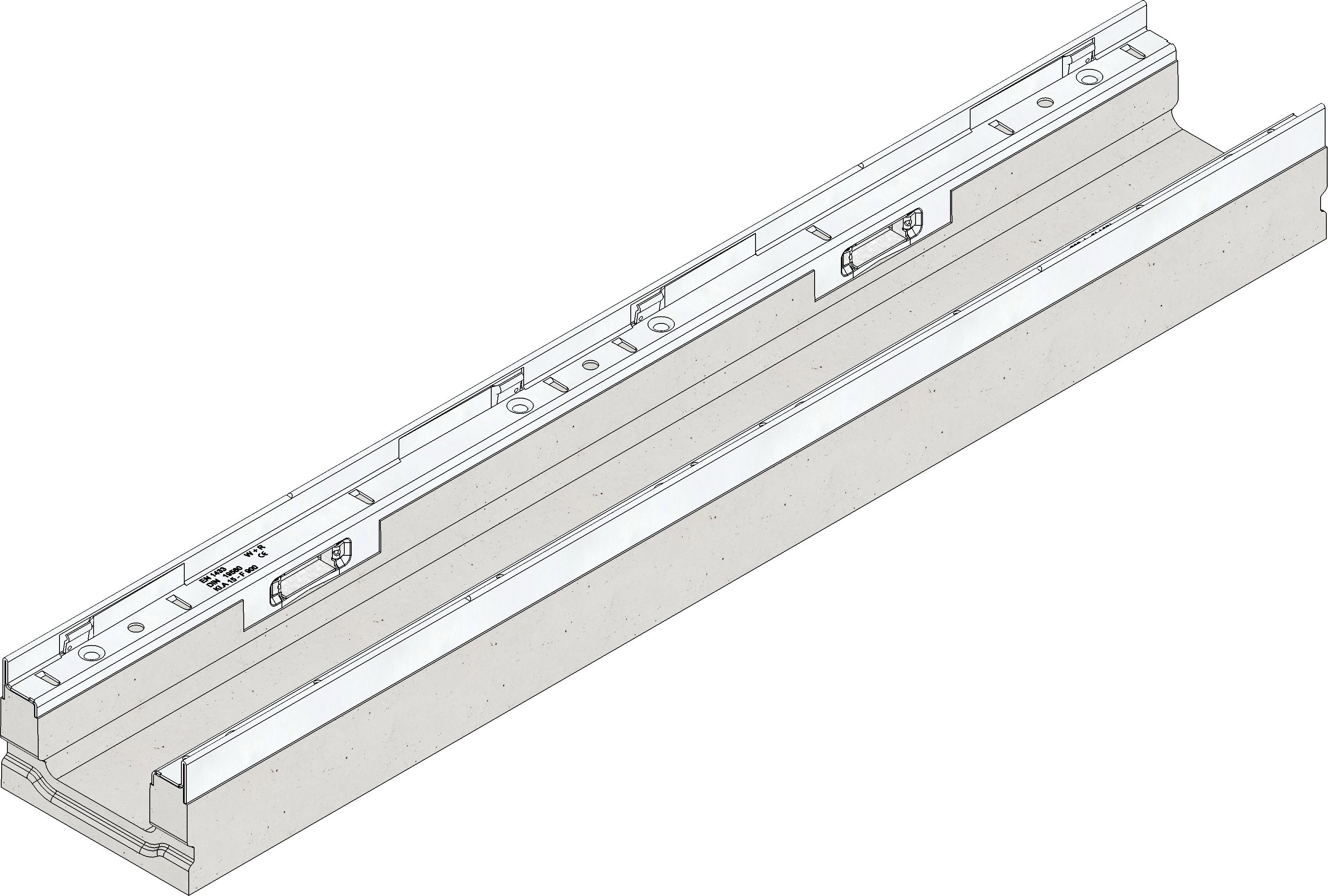

Wizualizacja produktu
Rysunek techniczny
Rysunek (CAD)
Rysunek
Karta katalogowa
Informacje techniczne i wymiary
Nr kat.
1708
Długość
1000 mm
Szerokość
160 mm
Wysokość
100 mm
Waga
19.25 kg
Zastosowane materiały
beton C 35/45 zbrojony włóknami, stal nierdzewna 1.4301
Wysokość ramy
20 mm
Szerokość nominalna
100
Pow. przekroju poprzecz.
54 cm²
Spadek
-
Opis produktu
blokada, SIDE-LOCK
Opis produktu
M
Materiał korpusu
beton C 35/45 zbrojony włóknami
Materiał ram koryta
stal nierdzewna 1.4301
Opis produktu
EN 1433, DIN 19580
Opis produktu
FASERFIX KS 100, korytko typ 100F, ramy nierdz.
Opis produktu
FASERFIX KS 100 typ 100F - Korpus koryta wykonany z betonu kl. C35/45 ze zbrojeniem rozproszonym (mieszanka cementu, kwarcu i włókna). Krawędzie koryt wykonane ze stali nierdzewnej o wysokości 20 mm i szerokości 25 mm w najszerszym miejscu, zakotwione w bocznych ścianach za pomocą poziomych kotew zaciskowych. Krawędzie koryt wyposażone w 8 specjalnych poziomych zamków pod ruszt (system zatrzaskowy SIDE-LOCK), w owalne otwory pod trzpienie z rusztów w ilości 8 szt., a także w 4 poziome gniazda pod blokady ANTY WANDAL. Boczne ścianki koryta gładkie, bez wcięć i wyżłobień, dno koryta chropowate zapewniające dobrą przyczepność z podbudową betonową.
Klasa wytrzymałości korpusu koryta bez rusztów = F 900.
Ognioodporność: klasa A1 (koryto niepalne).
Znakowanie na ramie zgodnie z PN-EN 1433 posiadające dopuszczenia DWU.
Opis produktu
56
Deklaracja właściwości użytkowych
Opis techniczny
Instrukcja montażu
Przykład zabudowy
Nawierzchnie drogowe nieprzepuszczalne klasa A 15 - B 125
Beton klasa A 15 - C 250
Beton klasa A 15 - C 250
Kostka brukowa klasa A 15 - C 250
Nawierzchnie drogowe nieprzepuszczalne klasa A 15 - C 250
Asfalt klasa E 600 - F 900
Beton klasa A 15 - F 900
Jastrych cementowy klasa A 15 - C 250
Asfalt klasa A 15 - D 400
Beton klasa A 15 - D 400
Kostka brukowa klasa A 15 - C 250
Asfalt klasa A 15 - D 400
Kostka brukowa / Płyty wielkoformatowe klasa D 400
Kostka brukowa klasa D 400
Beton klasa E 600
Kostka brukowa klasa A 15 - C 250
Asfalt klasa A 15 - D 400
Kostka brukowa klasa D 400
Asfalt klasa E 600
Beton klasa C 250 - D 400
