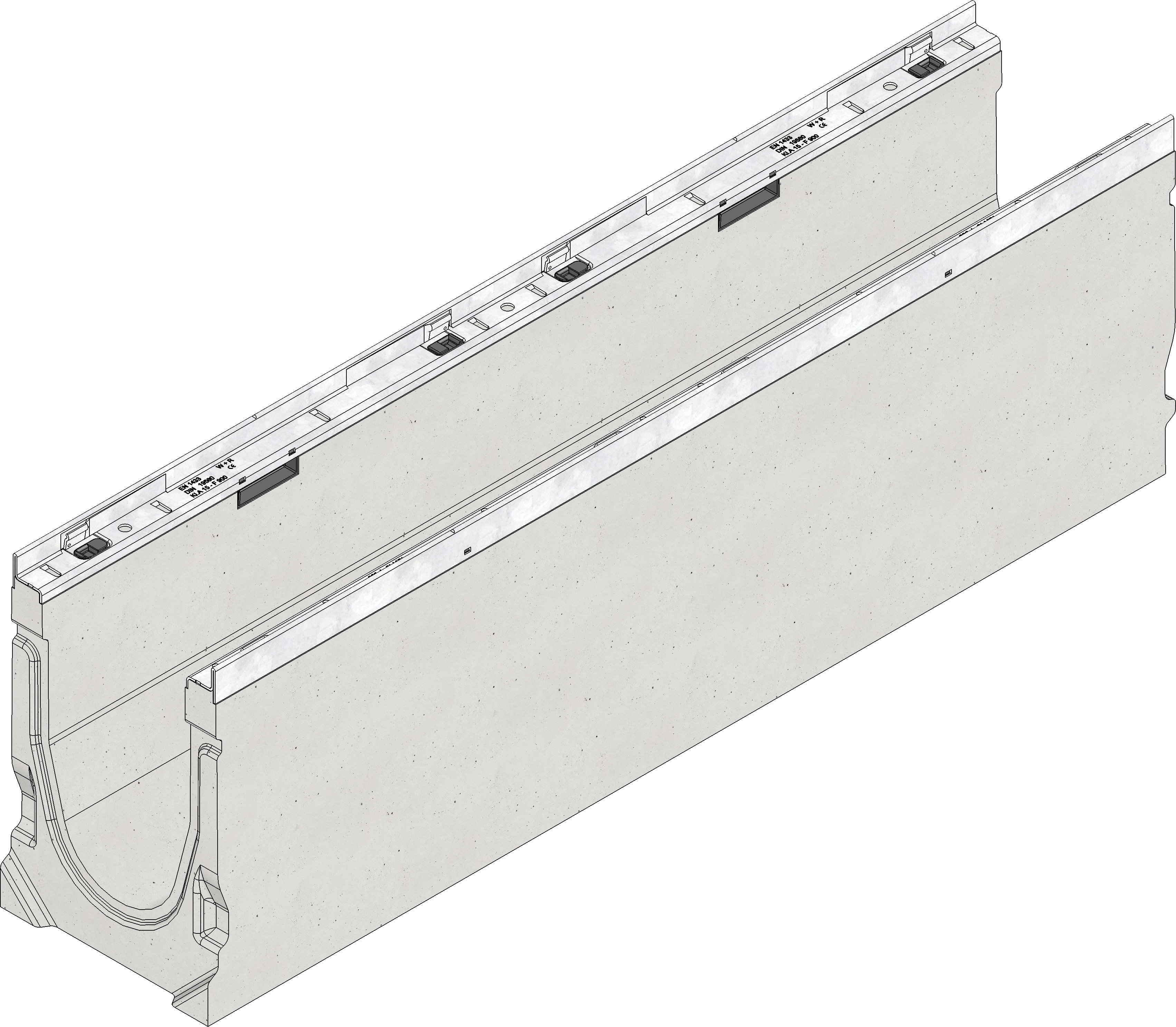

Wizualizacja produktu
Rysunek techniczny
Rysunek (CAD)
Rysunek
Karta katalogowa
Informacje techniczne i wymiary
Nr kat.
11044
Długość
1000 mm
Szerokość
210 mm
Wysokość
315 mm
Waga
72.70 kg
Zastosowane materiały
beton C 35/45 zbrojony włóknami, stal ocynkowana
Wysokość ramy
20 mm
Szerokość nominalna
150
Pow. przekroju poprzecz.
312 cm²
Spadek
-
Typ mocowania
blokada, SIDE-LOCK
Typ zgodny PN-EN 1433
M
Materiał korpusu
beton C 35/45 zbrojony włóknami
Materiał ram koryta
stal ocynkowana
Norma
EN 1433, DIN 19580
Pełna nazwa produktu
FASERFIX KS 150, korytko typ 020, bez spadku, ramy ocynk.
Opis produktu
FASERFIX KS 150 typ 020 - Korpus koryta wykonany z betonu kl. C35/45 ze zbrojeniem rozproszonym (mieszanka cementu, kwarcu i włókna). Krawędzie koryt wykonane ze stali ocynkowanej o wysokości 20 mm i szerokości 25 mm w najszerszym miejscu, zakotwione w bocznych ścianach za pomocą poziomych kotew zaciskowych. Krawędzie koryt wyposażone w 8 specjalnych poziomych zamków pod ruszt (system zatrzaskowy SIDE-LOCK), w owalne otwory pod trzpienie z rusztów w ilości 8 szt., a także w 4 poziome gniazda pod blokady ANTY WANDAL. Boczne ścianki koryta gładkie, bez wcięć i wyżłobień, dno koryta chropowate zapewniające dobrą przyczepność z podbudową betonową.
Klasa wytrzymałości korpusu koryta bez rusztów = F 900.
Ognioodporność: klasa A1 (koryto niepalne).
Znakowanie na ramie zgodnie z PN-EN 1433 posiadające dopuszczenia DWU.
Ilość sztuk na palecie
10
Deklaracja właściwości użytkowych
Opis techniczny
Przykład zabudowy
Nawierzchnie drogowe nieprzepuszczalne klasa A 15 - B 125,
Beton klasa A 15 - C 250, płytkie koryto
Beton klasa A 15 - C 250, płytkie koryto
Kostka brukowa klasa A 15 - C 250, płytkie koryto
Nawierzchnie drogowe nieprzepuszczalne klasa A 15 - C 250,
Asfalt klasa E 600 - F 900,
Beton klasa A 15 - F 900,
Jastrych cementowy klasa A 15 - C 250, płytkie koryto
Asfalt klasa A 15 - D 400, z krawężnikiem
Beton klasa A 15 - D 400, z krawężnikiem
Kostka brukowa klasa A 15 - C 250,
Asfalt klasa A 15 - D 400,
Kostka brukowa / Płyty wielkoformatowe klasa D 400,
Kostka brukowa klasa D 400,
Beton klasa E 600,
Kostka brukowa klasa A 15 - C 250,
Asfalt klasa A 15 - D 400,
Kostka brukowa klasa D 400,
Asfalt klasa E 600,
Beton klasa C 250 - D 400,
Instrukcja montażu
