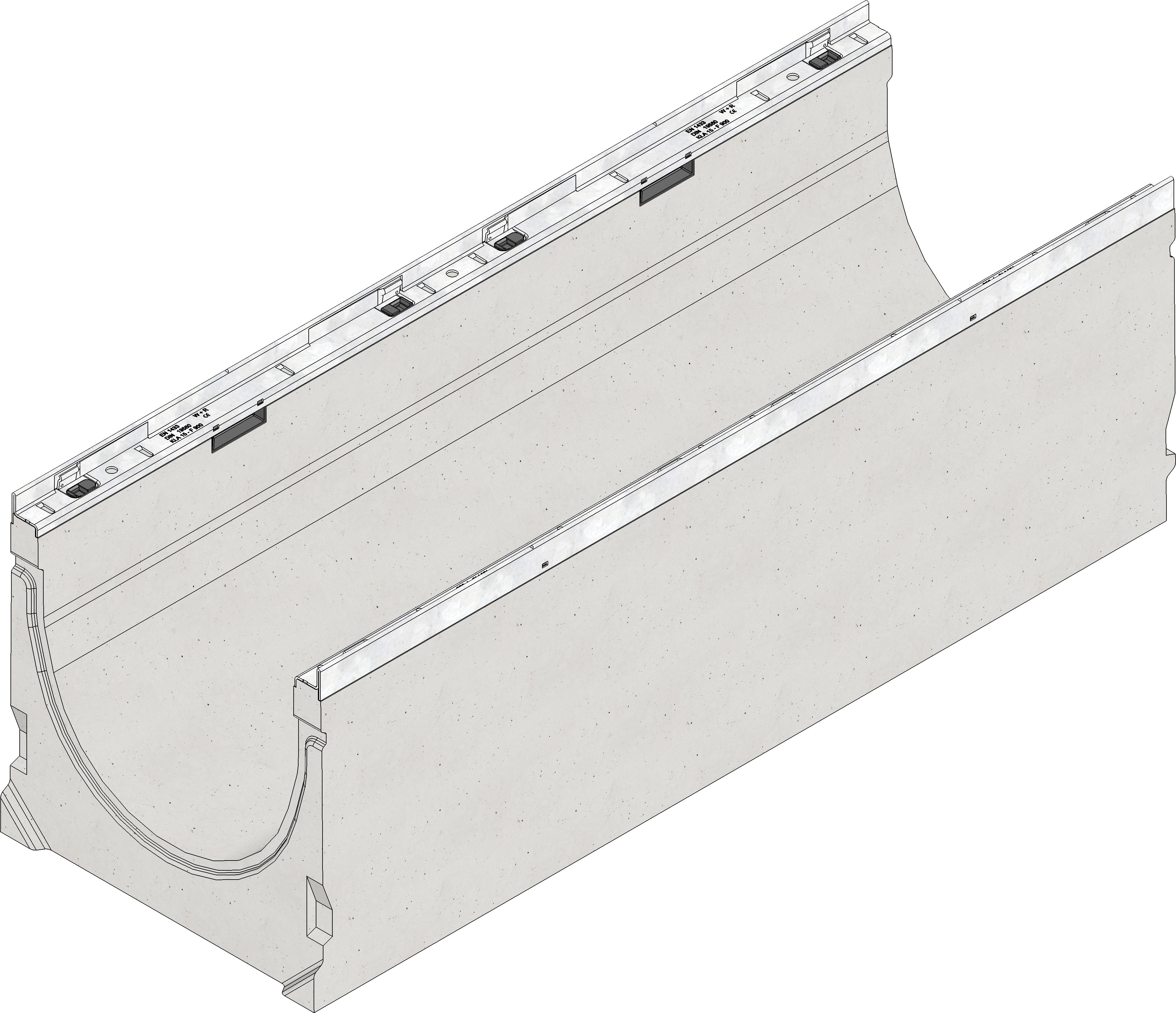

Wizualizacja produktu
Rysunek techniczny
Rysunek
Rysunek (CAD)
Karta katalogowa
Informacje techniczne i wymiary
Nr kat.
14040
Długość
1000 mm
Szerokość
360 mm
Wysokość
340 mm
Waga
122.60 kg
Zastosowane materiały
beton C 35/45 zbrojony włóknami, stal ocynkowana
Wysokość ramy
20 mm
Szerokość nominalna
300
Pow. przekroju poprzecz.
638 cm²
Spadek
-
Typ mocowania
blokada, SIDE-LOCK
Typ zgodny PN-EN 1433
M
Materiał korpusu
beton C 35/45 zbrojony włóknami
Materiał ram koryta
stal ocynkowana
Norma
EN 1433, DIN 19580
Pełna nazwa produktu
FASERFIX KS 300, korytko typ 010, bez spadku, ramy ocynk.
Opis produktu
FASERFIX KS 300 typ 010 - Korpus koryta wykonany z betonu kl. C35/45 ze zbrojeniem rozproszonym (mieszanka cementu, kwarcu i włókna). Krawędzie koryt wykonane ze stali ocynkowanej o wysokości 20 mm i szerokości 25 mm w najszerszym miejscu, zakotwione w bocznych ścianach za pomocą poziomych kotew zaciskowych. Krawędzie koryt wyposażone w 8 specjalnych poziomych zamków pod ruszt (system zatrzaskowy SIDE-LOCK), w owalne otwory pod trzpienie z rusztów w ilości 8 szt., a także w 4 poziome gniazda pod blokady ANTY WANDAL. Boczne ścianki koryta gładkie, bez wcięć i wyżłobień, dno koryta chropowate zapewniające dobrą przyczepność z podbudową betonową.
Klasa wytrzymałości korpusu koryta bez rusztów = E 600.
Ognioodporność: klasa A1 (koryto niepalne).
Znakowanie na ramie zgodnie z PN-EN 1433 posiadające dopuszczenia DWU.
Ilość sztuk na palecie
9
Deklaracja właściwości użytkowych
Opis techniczny
Przykład zabudowy
Beton klasa A 15 - E 600,
Jastrych cementowy klasa A 15 - C 250, płytkie koryto
Asfalt klasa A 15 - D 400, z krawężnikiem
Beton klasa A 15 - D 400, z krawężnikiem
Kostka brukowa klasa A 15 - C 250,
Asfalt klasa A 15 - D 400,
Kostka brukowa / Płyty wielkoformatowe klasa D 400,
Kostka brukowa klasa D 400,
Beton klasa E 600,
Kostka brukowa klasa A 15 - C 250,
Asfalt klasa A 15 - D 400,
Kostka brukowa klasa D 400,
Asfalt klasa E 600,
Beton klasa C 250 - D 400,
Instrukcja montażu
