Nr kat. 33236
FASERFIX POINT KS 30/30, studzienki punktowe, kl. D 400, komplet z mufą przyłączeniową z uszczelką DN 100, z syfonem i osadnikiem z tworzywa
z rusztem żeliwnym prętowym ocynkowanym, pręty wzdłużne, 8 mm odstępy między prętami, ocynkowany, z opływem DN 110
dostępny
Pytania?
Nasz doświadczony zespół ds. planowania chętnie pomoże.
Skontaktuj się z nami

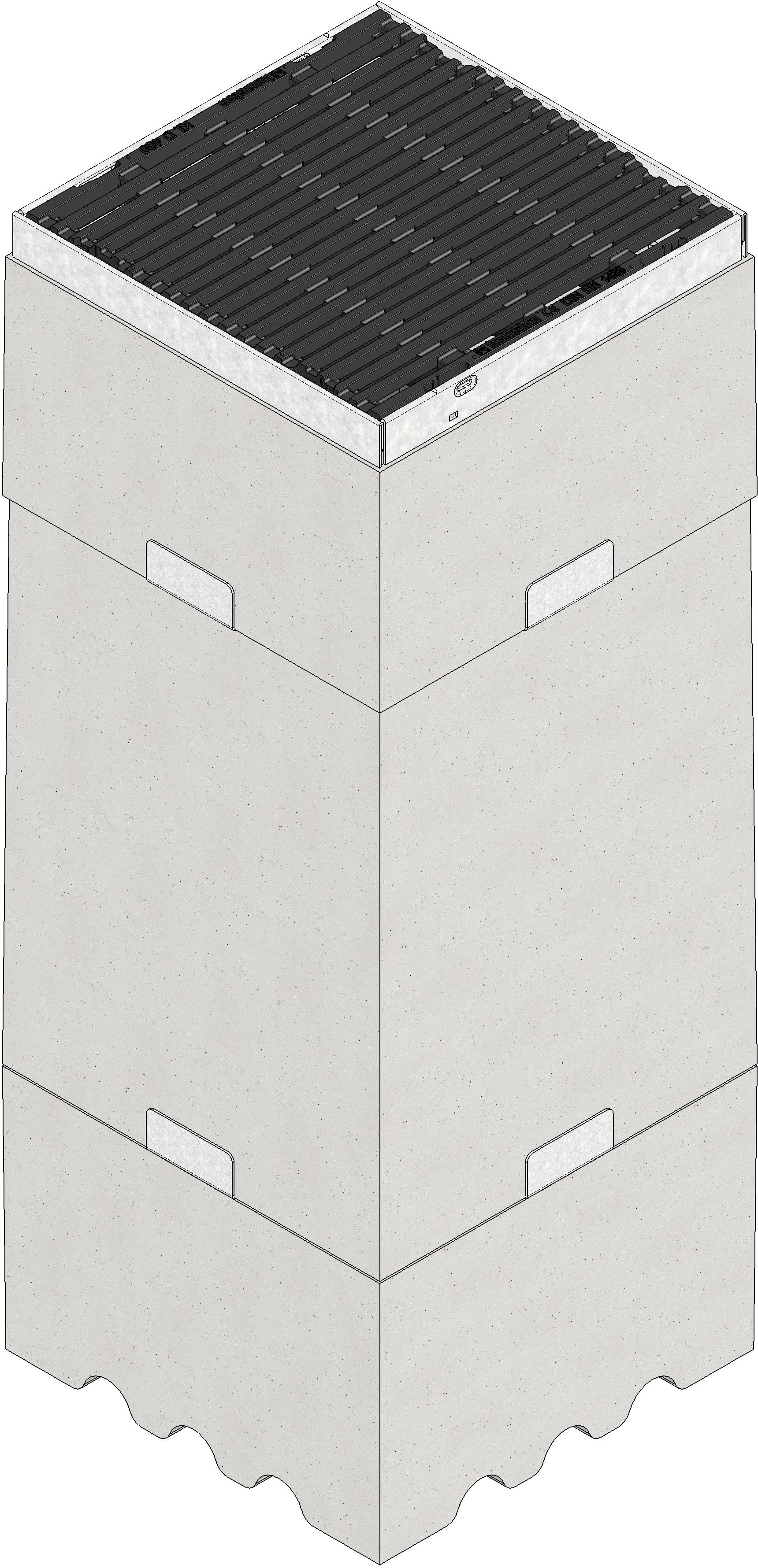

Wizualizacja produktu
Rysunek techniczny
Rysunek (CAD)
Rysunek
Karta katalogowa
Informacje techniczne i wymiary
Nr kat.
33236
Długość
300 mm
Szerokość
300 mm
Wysokość
400 mm
Waga
47.40 kg
Zastosowane materiały
beton C 35/45 zbrojony włóknami, modyfikowany polipropylen, stal ocynkowana, żeliwo sferoidalne GGG50 (ENGJS5007), ocynkowane
Otwór wlotowy
8 x 0 mm
Materiał rusztu
żeliwo sferoidalne GGG50 (ENGJS5007), ocynkowane
Pełna nazwa produktu
FASERFIX POINT KS 30/30, studzienka wpustowa 1-częściowa, z syfonem, z koszem osadczym wykonanym z tworzywa, z opływem DN 110, z rusztem żeliwnym prętowym ocynkowanym, pręty wzdłużne, 8 mm odstępy między prętami, ocynkowany, kl. D 400
Opis produktu
FASERFIX POINT KS 30/30 – Studzienka wpustowa 1-częściowa, z syfonem i odpływem DN110 mm, z koszem osadczym wykonanym z tworzywa, z rusztem żeliwnym (GJS 500-7) prętowym, ocynkowanym, 8 mm odstępy między prętami, kl. D 400.
Korpus studzienki wykonany z betonu kl. C35/45 ze zbrojeniem rozproszonym (mieszanka cementu, kwarcu i włókna).
Krawędzie studzienki wykonane ze stali ocynkowanej o wysokości 20 mm i szerokości 25 mm w najszerszym miejscu, zakotwione w bocznych ścianach za pomocą poziomych kotew zaciskowych.
Boczne ścianki studzienki gładkie, bez wcięć i wyżłobień, dno chropowate, zapewniające dobrą przyczepność z podbudową betonową.
Ruszty mocowane za pomocą bezśrubowego systemu zatrzaskowego SIDE-LOCK
Klasa wytrzymałości = od A 15 do D 400
Ognioodporność: klasa A1 (niepalne).
Ilość sztuk na palecie
-
Krajowa Deklaracja Właściwości Użytkowych
Dokumenty dopuszczające
Opis techniczny
Przykład zabudowy
Kostka brukowa / Płyty wielkoformatowe kl. D 400
Kostka brukowa kl. A 15 - C 250
Asfalt kl. A 15 - E 600
Beton kl. A 15 - E 600
