Nr kat. 32056
KANAŁ INSTALACYJNY FASERFIX SUPER 150, korytka wykonane z betonu włóknistego, z krawędzią o wysokości 40 mm, kl. E 600
typ 01 E
dostępny
Pytania?
Nasz doświadczony zespół ds. planowania chętnie pomoże.
Skontaktuj się z nami

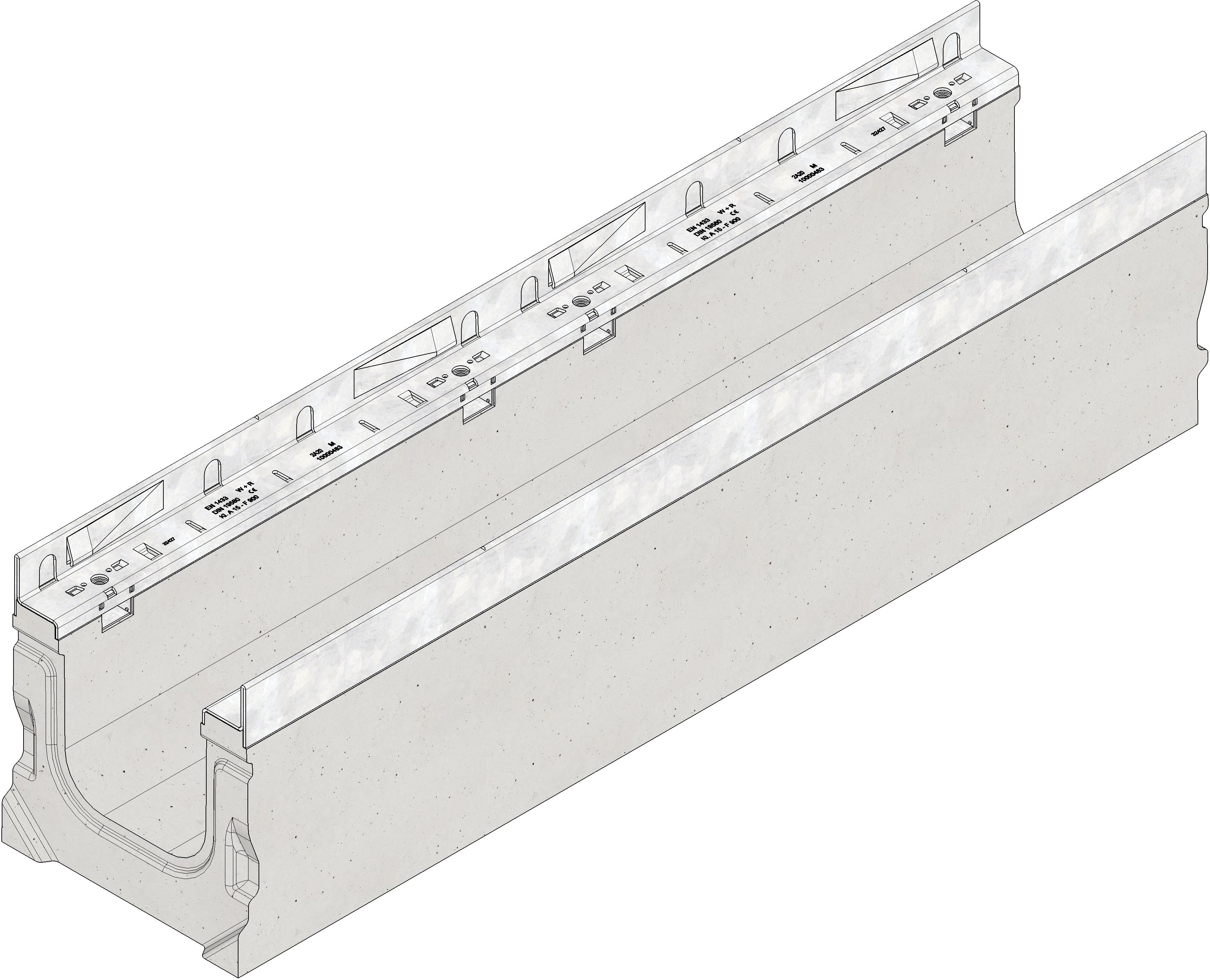

Wizualizacja produktu
Rysunek techniczny
Rysunek
Rysunek (CAD)
Karta katalogowa
Informacje techniczne i wymiary
Nr kat.
32056
Długość
1000 mm
Szerokość
240 mm
Wysokość
255 mm
Waga
80.00 kg
Zastosowane materiały
beton C 35/45 zbrojony włóknami, stal ocynkowana
Wysokość ramy
40 mm
Szerokość nominalna
150
Pow. przekroju poprzecz.
223 cm²
Spadek
-
Opis produktu
SIDE-LOCK, śruba mocująca
Opis produktu
M
Materiał korpusu
beton C 35/45 zbrojony włóknami
Materiał ram koryta
stal ocynkowana
Opis produktu
EN 1433, DIN 19580
Opis produktu
KANAŁY INSTALACYJNE FASERFIX SUPER 150, korytko typ 01 E, dno wyprofilowane kątowo, ramy ocynk.
Opis produktu
KANAŁY INSTALACYJNE FASERFIX SUPER 150 typ 01 Korpus koryta wykonany z betonu kl. C35/45 ze zbrojeniem rozproszonym (mieszanka cementu, kwarcu i włókna). Dno wyprofilowane kątowo. Krawędzie koryt wykonane ze stali ocynkowanej o wysokości 40 mm i szerokości 45 mm w najszerszym miejscu, zakotwione w bocznych ścianach za pomocą 4 zabezpieczonych antykorozyjnie kotew na każdą stronę koryta. Krawędzie koryt wyposażone w 8 specjalnych poziomych zamków pod ruszt (system zatrzaskowy SIDE LOCK), w owalne otwory pod trzpienie z rusztów w ilości 8 szt., a także w 8 gwintowanych otworów pod śruby mocujące ruszt na każdy metr odwodnienia. Boczne ścianki koryta gładkie, bez wcięć i wyżłobień, dno koryta chropowate zapewniające dobrą przyczepność z podbudową betonową. Koryta łączone systemem piórowpust. Klasa wytrzymałości korpusu koryta bez rusztów = F 900. Ognioodporność: klasa A1 (koryto niepalne). Znakowanie na ramie zgodnie z PNEN 1433. Kanały posiadają dopuszczenia DWU.
Opis produktu
15
Deklaracja właściwości użytkowych
Opis techniczny
Przykład zabudowy
Kostka brukowa klasa A 15 - C 250
Asfalt klasa A 15 - D 400
Beton klasa A 15 - F 900
Kostka brukowa / Płyty wielkoformatowe klasa D 400
Kostka brukowa klasa A 15 - C 250
Asfalt klasa A 15 - D 400
Beton klasa C 250 - D 400
Kostka brukowa klasa D 400
Asfalt klasa E 600
Beton klasa E 600
Kostka brukowa klasa A 15 - C 250
Asfalt klasa D 400
Asfalt klasa D 400 - E 600
Beton klasa D 400 - E 600
Kostka brukowa / Płyty wielkoformatowe klasa D 400
Beton klasa E 600
Beton klasa F 900
Kostka brukowa klasa A 15 - C 250
Beton klasa D 400
Kostka brukowa klasa D 400
Asfalt klasa E 600
Asfalt klasa F 900
Asfalt klasa A 15 - B 125
Kostka brukowa klasa A 15 - C 250
Asfalt klasa C 250
Beton klasa C 250
Beton klasa E 600
Asfalt klasa A 15 - B 125
Kostka brukowa klasa A 15 - C 250
Asfalt klasa C 250 - D 400
Beton klasa C 250 - D 400
Kostka brukowa klasa D 400
Asfalt klasa E 600
Posadzka przemysłowa klasa A 15 - C 250
Posadzka przemysłowa klasa D 400 - F 900
