Nr kat. 32086
KANAŁ INSTALACYJNY FASERFIX SUPER 300, korytka wykonane z betonu włóknistego, z krawędzią o wysokości 40 mm, kl. E 600
typ 01 E
dostępny
Pytania?
Nasz doświadczony zespół ds. planowania chętnie pomoże.
Skontaktuj się z nami

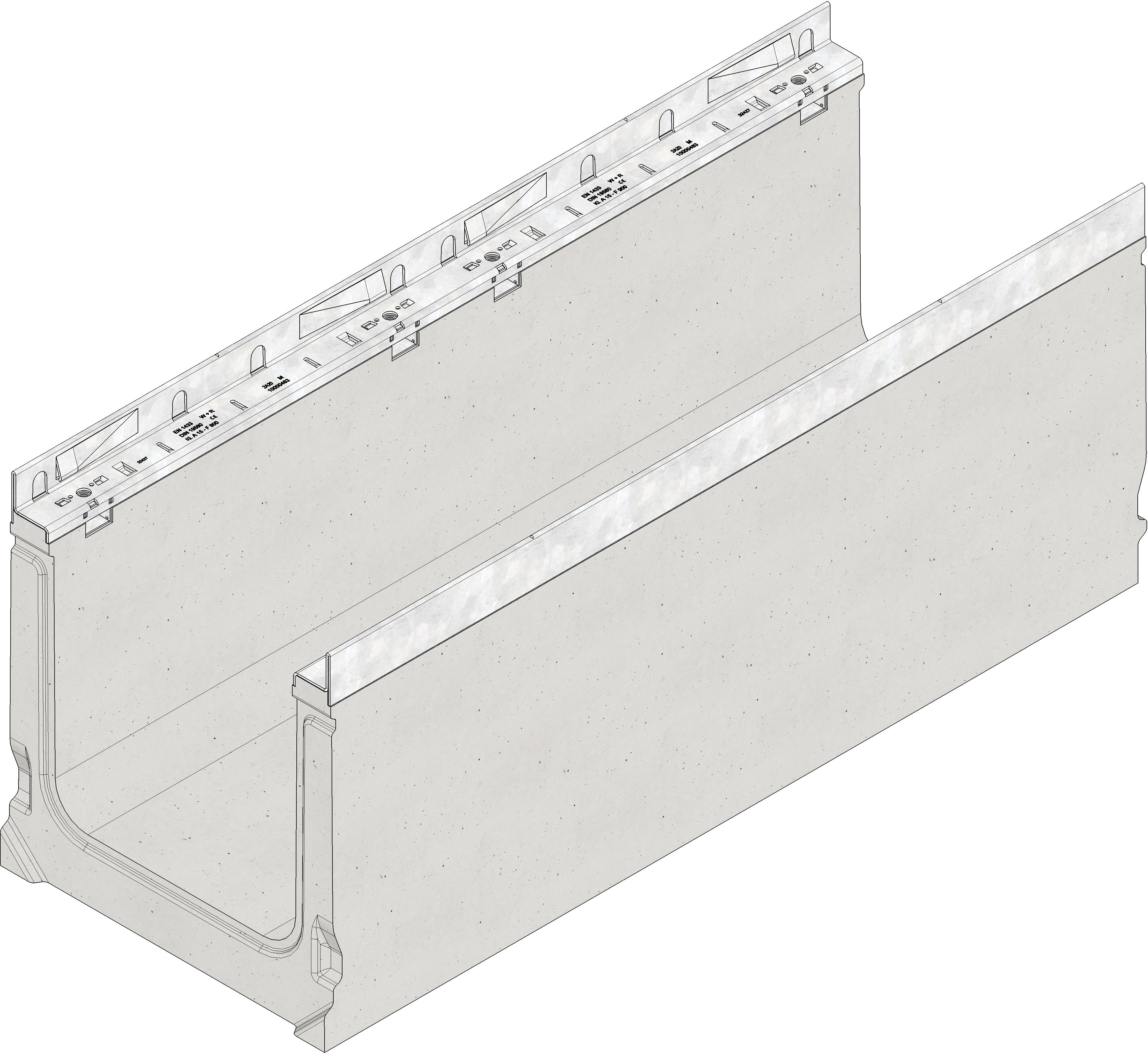

Wizualizacja produktu
Rysunek techniczny
Rysunek (CAD)
Rysunek
Karta katalogowa
Informacje techniczne i wymiary
Nr kat.
32086
Długość
1000 mm
Szerokość
390 mm
Wysokość
415 mm
Waga
133.65 kg
Zastosowane materiały
beton C 35/45 zbrojony włóknami, stal ocynkowana
Wysokość ramy
40 mm
Szerokość nominalna
300
Pow. przekroju poprzecz.
900 cm²
Spadek
-
Typ mocowania
SIDE-LOCK, śruba mocująca
Typ zgodny PN-EN 1433
M
Materiał korpusu
beton C 35/45 zbrojony włóknami
Materiał ram koryta
stal ocynkowana
Norma
EN 1433, DIN 19580
Pełna nazwa produktu
KANAŁY INSTALACYJNE FASERFIX SUPER 300, korytko typ 01 E, dno wyprofilowane kątowo, ramy ocynk.
Opis produktu
KANAŁY INSTALACYJNE FASERFIX SUPER 300 typ 01 Korpus koryta wykonany z betonu kl. C35/45 ze zbrojeniem rozproszonym (mieszanka cementu, kwarcu i włókna). Dno wyprofilowane kątowo. Krawędzie koryt wykonane ze stali ocynkowanej o wysokości 40 mm i szerokości 45 mm w najszerszym miejscu, zakotwione w bocznych ścianach za pomocą 4 zabezpieczonych antykorozyjnie kotew na każdą stronę koryta. Krawędzie koryt wyposażone w 8 specjalnych poziomych zamków pod ruszt (system zatrzaskowy SIDE LOCK), w owalne otwory pod trzpienie z rusztów w ilości 8 szt., a także w 8 gwintowanych otworów pod śruby mocujące ruszt na każdy metr odwodnienia. Boczne ścianki koryta gładkie, bez wcięć i wyżłobień, dno koryta chropowate zapewniające dobrą przyczepność z podbudową betonową. Koryta łączone systemem piórowpust. Klasa wytrzymałości korpusu koryta bez rusztów = F 900. Ognioodporność: klasa A1 (koryto niepalne). Znakowanie na ramie zgodnie z PNEN 1433. Kanały posiadają dopuszczenia DWU.
Ilość sztuk na palecie
6
Deklaracja właściwości użytkowych
Opis techniczny

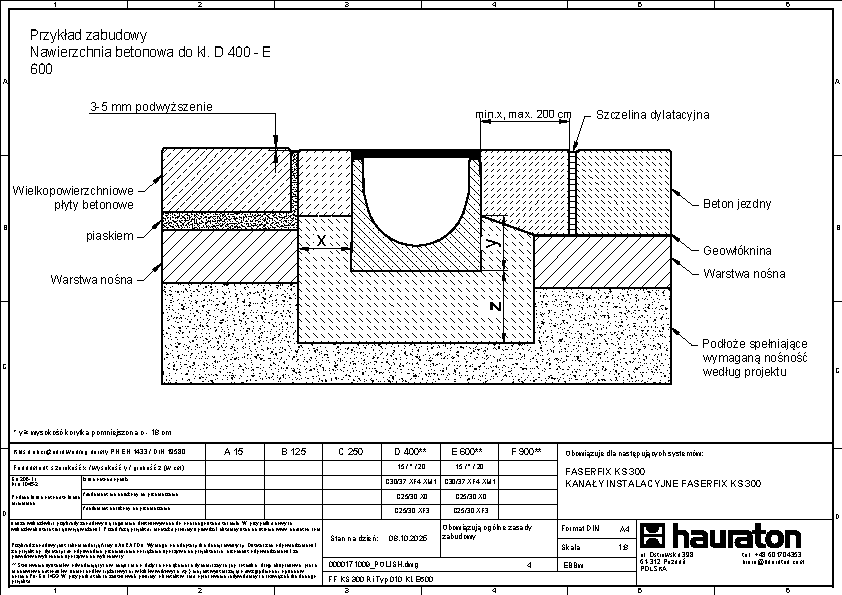

Przykład zabudowy
Kostka brukowa klasa A 15 - C 250,
Asfalt klasa A 15 - D 400,
Kostka brukowa / Płyty wielkoformatowe klasa D 400,
Beton klasa E 600,
Kostka brukowa klasa A 15 - C 250,
Asfalt klasa A 15 - D 400,
Beton klasa C 250 - D 400,
Kostka brukowa klasa D 400,
Asfalt klasa E 600,
Beton klasa A 15 - E 600,
Asfalt klasa D 400,
Asfalt klasa D 400 - E 600,
Beton klasa D 400 - E 600,
Kostka brukowa / Płyty wielkoformatowe klasa D 400,
Beton klasa E 600,
Beton klasa F 900,
Beton klasa D 400,
Kostka brukowa klasa D 400,
Asfalt klasa E 600,
Asfalt klasa F 900,
Beton klasa E 600,
Asfalt klasa A 15 - B 125,
Kostka brukowa klasa A 15 - C 250,
Asfalt klasa C 250 - D 400,
Beton klasa C 250 - D 400,
Kostka brukowa klasa D 400,
Asfalt klasa E 600,
Asfalt klasa A 15 - B 125,
Kostka brukowa klasa A 15 - B 125,
Beton klasa C 250,
Asfalt klasa C 250,
Kostka brukowa klasa C 250,
Asfalt klasa A 15 - B 125,
Kostka brukowa klasa A 15 - C 250,
Asfalt klasa C 250,
Beton klasa C 250,
Posadzka przemysłowa klasa A 15 - C 250,
Posadzka przemysłowa klasa D 400 - F 900,
