Nr kat. 32101
KANAŁ INSTALACYJNY FASERFIX SUPER 500, korytka wykonane z betonu włóknistego, z krawędzią o wysokości 40 mm, kl. E 600
typ 01
dostępny
Pytania?
Nasz doświadczony zespół ds. planowania chętnie pomoże.
Skontaktuj się z nami

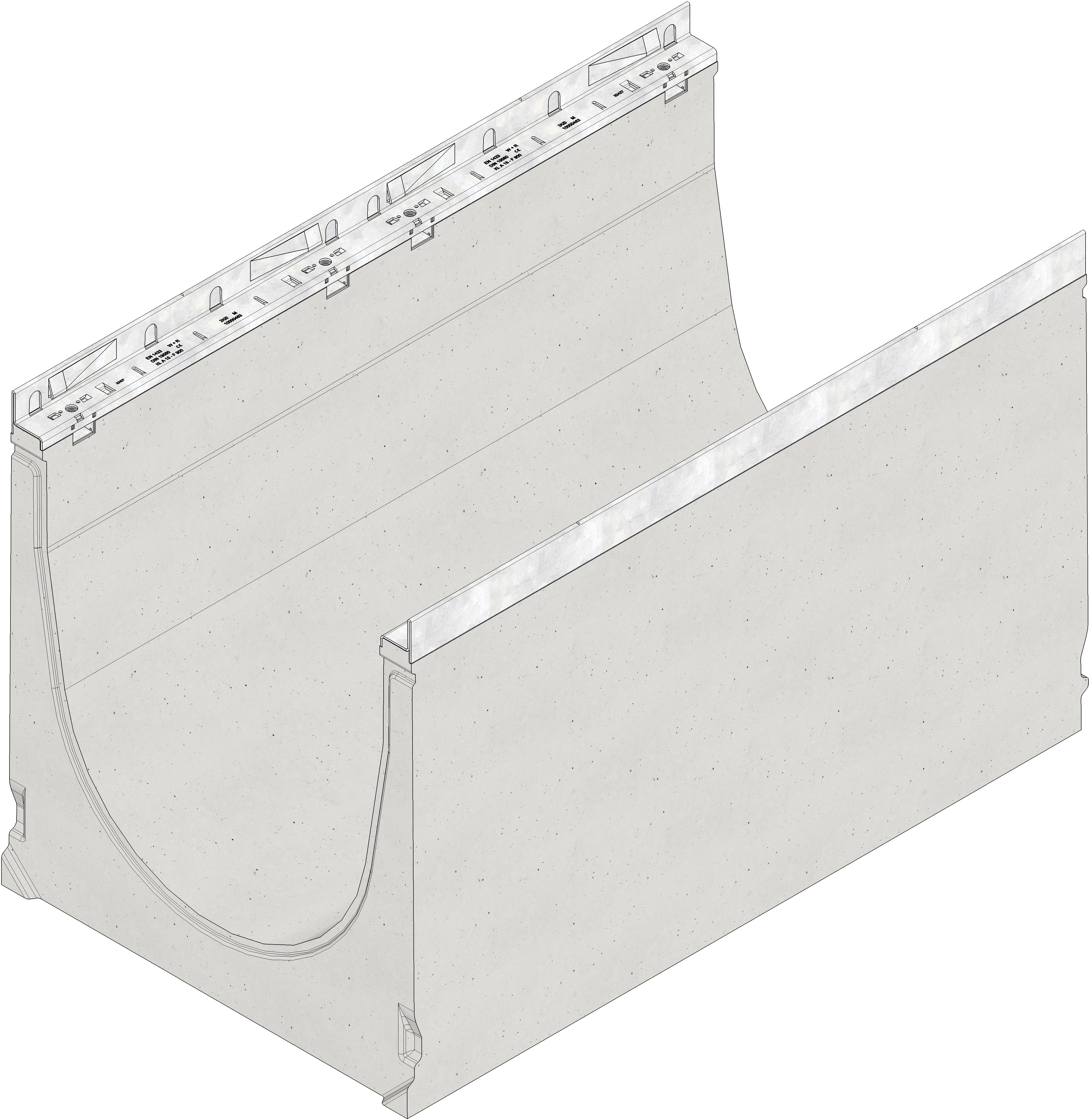

Wizualizacja produktu
Rysunek techniczny
Rysunek
Rysunek (CAD)
Karta katalogowa
Informacje techniczne i wymiary
Nr kat.
32101
Długość
1000 mm
Szerokość
590 mm
Wysokość
630 mm
Waga
318.50 kg
Zastosowane materiały
beton C 35/45 zbrojony włóknami, stal z powłoką cynkowo-magnezową
Wysokość ramy
40 mm
Szerokość nominalna
500
Pow. przekroju poprzecz.
-
Spadek
-
Typ mocowania
SIDE-LOCK, śruba mocująca
Typ zgodny PN-EN 1433
M
Materiał korpusu
beton C 35/45 zbrojony włóknami
Materiał ram koryta
stal z powłoką cynkowo-magnezową
Norma
EN 1433, DIN 19580
Pełna nazwa produktu
KANAŁY INSTALACYJNE FASERFIX SUPER 500, korytko typ 01, dno wyprofilowane kątowo, ramy ocynk.
Opis produktu
KANAŁY INSTALACYJNE FASERFIX SUPER 500 typ 01 Korpus koryta wykonany z betonu kl. C35/45 ze zbrojeniem rozproszonym (mieszanka cementu, kwarcu i włókna). Dno wyprofilowane katowo. Krawędzie koryt wykonane ze stali ocynkowanej o wysokości 40 mm i szerokości 45 mm w najszerszym miejscu, zakotwione w bocznych ścianach za pomocą 4 zabezpieczonych antykorozyjnie kotew na każdą stronę koryta. Krawędzie koryt wyposażone w 8 specjalnych poziomych zamków pod ruszt (system zatrzaskowy SIDE LOCK), w owalne otwory pod trzpienie z rusztów w ilości 8 szt., a także w 8 gwintowanych otworów pod śruby mocujące ruszt na każdy metr odwodnienia. Boczne ścianki koryta gładkie, bez wcięć i wyżłobień, dno koryta chropowate zapewniające dobrą przyczepność z podbudową betonową. Koryta łączone systemem piórowpust. Klasa wytrzymałości korpusu koryta bez rusztów = F 900. Ognioodporność: klasa A1 (koryto niepalne). Znakowanie na ramie zgodnie z PNEN 1433. Kanały posiadają dopuszczenia DWU.
Ilość sztuk na palecie
2
Deklaracja właściwości użytkowych
Opis techniczny
Przykład zabudowy
Kostka brukowa kl. A 15 - C 250
Asfalt kl. A 15 - D 400
Asfalt kl. A 15 - E 600
Beton kl. A 15 - F 900
Kostka brukowa / Płyty wielkoformatowe kl. D 400
Beton kl. E 600
Beton kl. F 900
Kostka brukowa kl. A 15 - C 250
Beton kl. C 250 - D 400
Kostka brukowa kl. D 400
Asfalt kl. E 600
Asfalt kl. F 900
Posadzka przemysłowa kl. A 15 - C 250
Posadzka przemysłowa kl. D 400 - F 900
