Nr kat. 36062
Nasady rewizyjne
typ 230 ze zintegrowanym elementem inspekcyjnym
dostępny
Pytania?
Nasz doświadczony zespół ds. planowania chętnie pomoże.
Skontaktuj się z nami

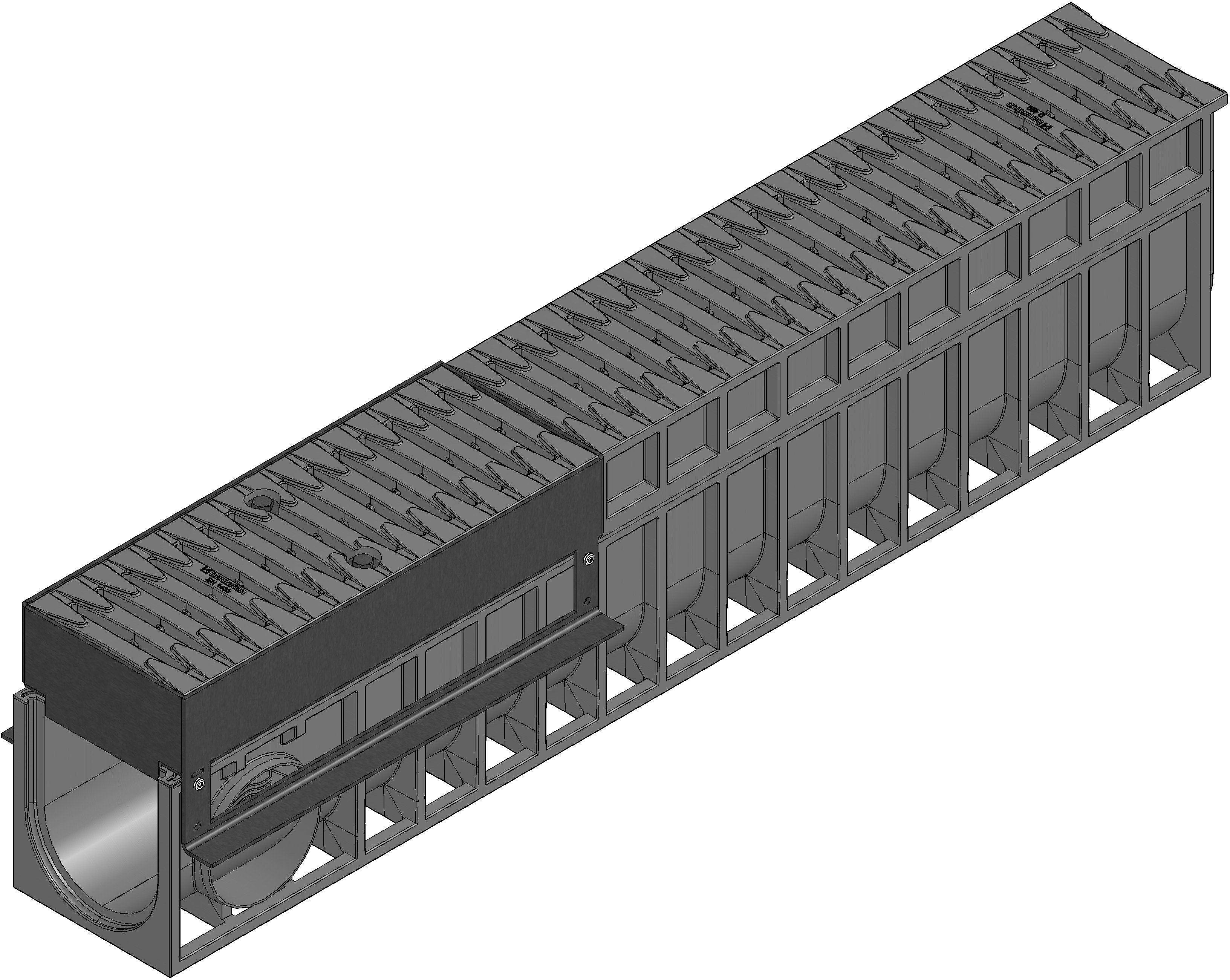

Wizualizacja produktu
Rysunek techniczny
Rysunek (CAD)
Rysunek
Karta katalogowa
Informacje techniczne i wymiary
Nr kat.
36062
Długość
1000 mm
Szerokość
158 mm
Wysokość
230 mm
Waga
10.89 kg
Zastosowane materiały
wzmocniony polipropylen, z powłoką KTL
Wysokość ramy
83 mm
Powierzchnia wlotowa
351.0 cm²/m
Szerokość nominalna
100
Pow. przekroju poprzecz.
130 cm²
Spadek
-
Typ zgodny PN-EN 1433
M
Norma
DIN 19580
Pełna nazwa produktu
RECYFIX MONOTEC 100 typ 230, monolityczny kanał odwodnienia wykonany z wzmocnionego tworzywa PP, z zintegrowanym elementem inspekcyjnym z rusztem FIBRETEC, czarny, dł. 1,0 m
Opis produktu
RECYFIX MONOTEC 100 typ 230, monolityczny kanał odwodnienia wykonany z wzmocnionego tworzywa PP, z zintegrowanym elementem inspekcyjnym z rusztem FIBRETEC, czarny, zgodny z PN EN 1433, z możliwością podłączenia bocznego DN 110, klasa obciażenia od A 15 - D 400, dł./szer./wys. 1000x158x230 mm
Ilość sztuk na palecie
30
Opis techniczny
Przykład zabudowy
Beton klasa D 400, z wysoką półką
Beton klasa D 400,
Kostka brukowa klasa D 400,
Asfalt klasa D 400,
Instrukcja montażu
