Nr kat. 13870
RECYFIX HICAP F 10000 od A15 do F 900
typ F 10300, szczelina żeliwna 13/28 mm
dostępny
Pytania?
Nasz doświadczony zespół ds. planowania chętnie pomoże.
Skontaktuj się z nami

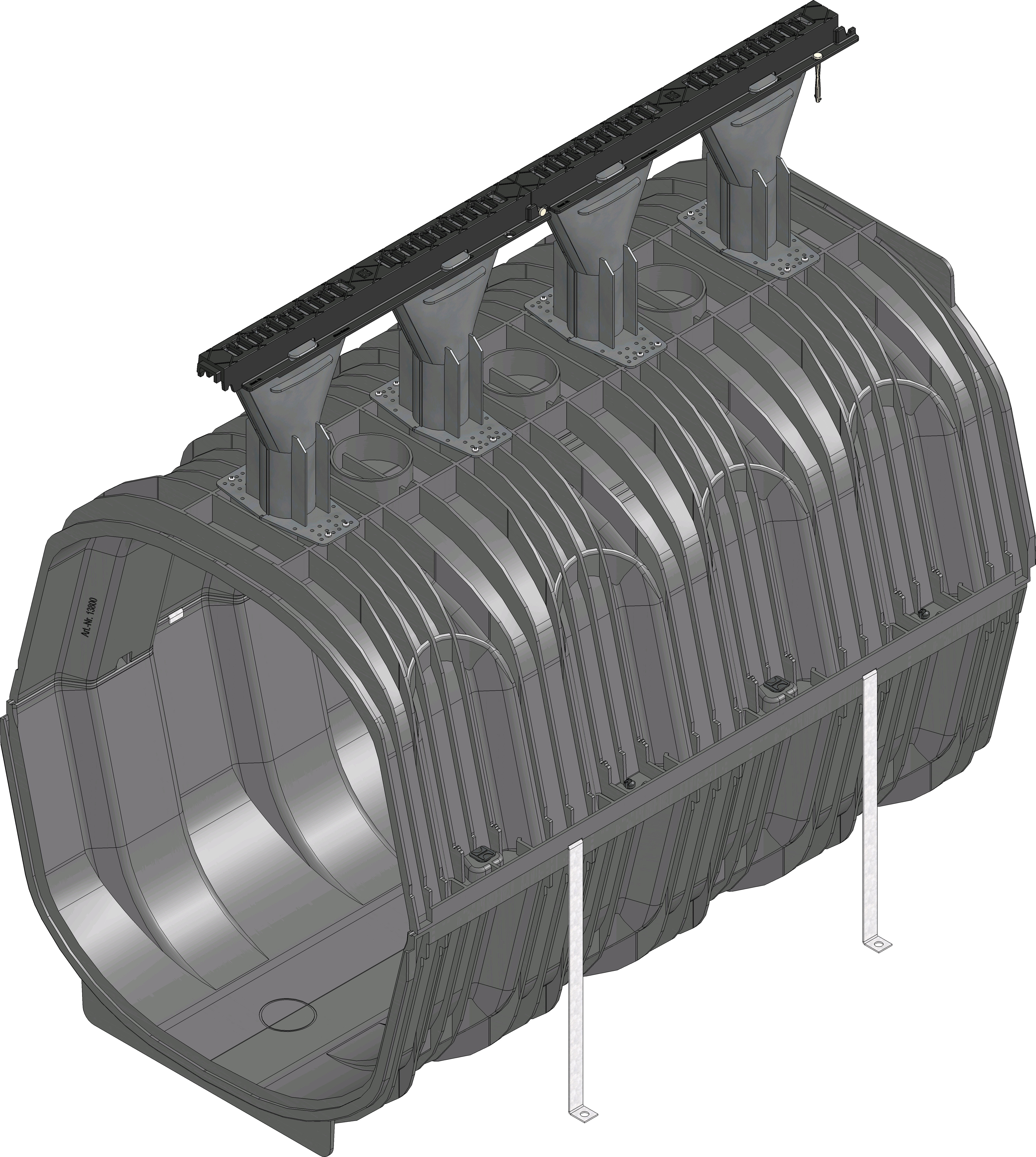

Wizualizacja produktu
Rysunek techniczny
Rysunek (CAD)
Rysunek
Karta katalogowa
Informacje techniczne i wymiary
Nr kat.
13870
Długość
1145 mm
Szerokość
760 mm
Wysokość
1170 mm
Waga
31.20 kg
Zastosowane materiały
modyfikowany polipropylen, ocynk elektrolityczny, PA, stal ocynkowana, żeliwo sferoidalne GGG50
Wysokość ramy
344 mm
Powierzchnia wlotowa
168.0 cm²/m
Szerokość nominalna
10000
Pow. przekroju poprzecz.
4430 cm²
Spadek
-
Wysokość otworu wlotowego
300 mm
Otwór wlotowy
0 mm
Materiał korpusu
modyfikowany polipropylen
Materiał rusztu
żeliwo sferoidalne GGG50
Norma
EN 1433, DIN 19580
Pełna nazwa produktu
RECYFIX HICAP F 10300, kanał, szczelina 13/28 mm, kl. A 15 - F 900
Opis produktu
RECYFIX HICAP 10300 - Korpus kanału wykonany z tworzywa PE-PP o żebrowanej strukturze. Górną część kanału stanowi adapter wykonany z tworzywa o ścianach układających się pod kątem, ze specjalną poziomą krawędzią biegnącą wzdłuż całego elementu, zabezpieczającą przed poziomym wyrywaniem, wyposażony w zintegrowany ruszt z żeliwa sferoidalnego GGG-50 (EN-GJS-500-7). Adapter posiada zmienny przekrój (zwężająco - rozszerzający). Dno oraz boczne ścianki koryta użebrowane, zapewniające trwałe połączenie z opaską betonową. Konstrukcja dna koryta wyposażona w dodatkowy stabilizujący szkielet oraz wyprofilowanie umożliwiające wykonanie odpływu dolnego.
Klasa wytrzymałości korpusu po zabudowie = od A 15 do F 900.
Minimalna wytrzymałość na temperaturę stałą 80 st. C.
Minimalna wytrzymałość na temperaturę chwilową 95 st. C.
Nasiąkliwość korpusu kanału = 0%.
Znakowanie zgodnie z PN-EN 1433.
Ilość sztuk na palecie
-
Deklaracja właściwości użytkowych
Opis techniczny
Przykład zabudowy
Asfalt kl. E 600 - F 900
Beton kl. E 600 - F 900
Kostka brukowa / Płyty wielkoformatowe kl. E 600 - F 900
Beton kl. D 400 - F 900
Beton kl. D 400 - F 900
Asfalt kl. E 600 - F 900
Beton kl. E 600 - F 900
Asfalt kl. E 600 - F 900
Beton kl. E 600 - F 900
Beton kl. D 400 - F 900
Asfalt kl. A 15 - D 400
Beton kl. A 15 - D 400
Kostka brukowa / Płyty wielkoformatowe kl. D 400
Asfalt kl. E 600 - F 900
Beton kl. E 600 - F 900
Kostka brukowa / Płyty wielkoformatowe kl. E 600 - F 900
Beton kl. D 400 - F 900
Beton kl. A 15 - F 900
Beton kl. D 400
Kostka brukowa / Płyty wielkoformatowe kl. D 400
Kostka brukowa kl. A 15 - C 250
Kostka brukowa kl. A 15 - C 250
Asfalt kl. A 15 - F 900
Beton kl. A 15 - F 900
Kostka brukowa / Płyty wielkoformatowe kl. D 400 - F 900
Kostka brukowa / Płyty wielkoformatowe kl. D 400
Asfalt kl. D 400
Asfalt kl. D 400
Beton kl. D 400
Kostka brukowa / Płyty wielkoformatowe kl. D 400
Kostka brukowa kl. A 15 - C 250
Kostka brukowa kl. A 15 - C 250
Asfalt kl. A 15 - F 900
Beton kl. A 15 - F 900
Kostka brukowa / Płyty wielkoformatowe kl. D 400 - F 900
Kostka brukowa / Płyty wielkoformatowe kl. D 400
Kostka brukowa kl. A 15 - C 250
Asfalt kl. A 15 - E 600
Beton kl. A 15 - E 600
Kostka brukowa / Płyty wielkoformatowe kl. D 400 - E 600
Asfalt kl. F 900
Beton kl. F 900
Kostka brukowa / Płyty wielkoformatowe kl. F 900
