Nr kat. 13680
RECYFIX HICAP F 8000 od A15 do F 900
typ F 8300, szczelina żeliwna 28 mm
dostępny
Pytania?
Nasz doświadczony zespół ds. planowania chętnie pomoże.
Skontaktuj się z nami

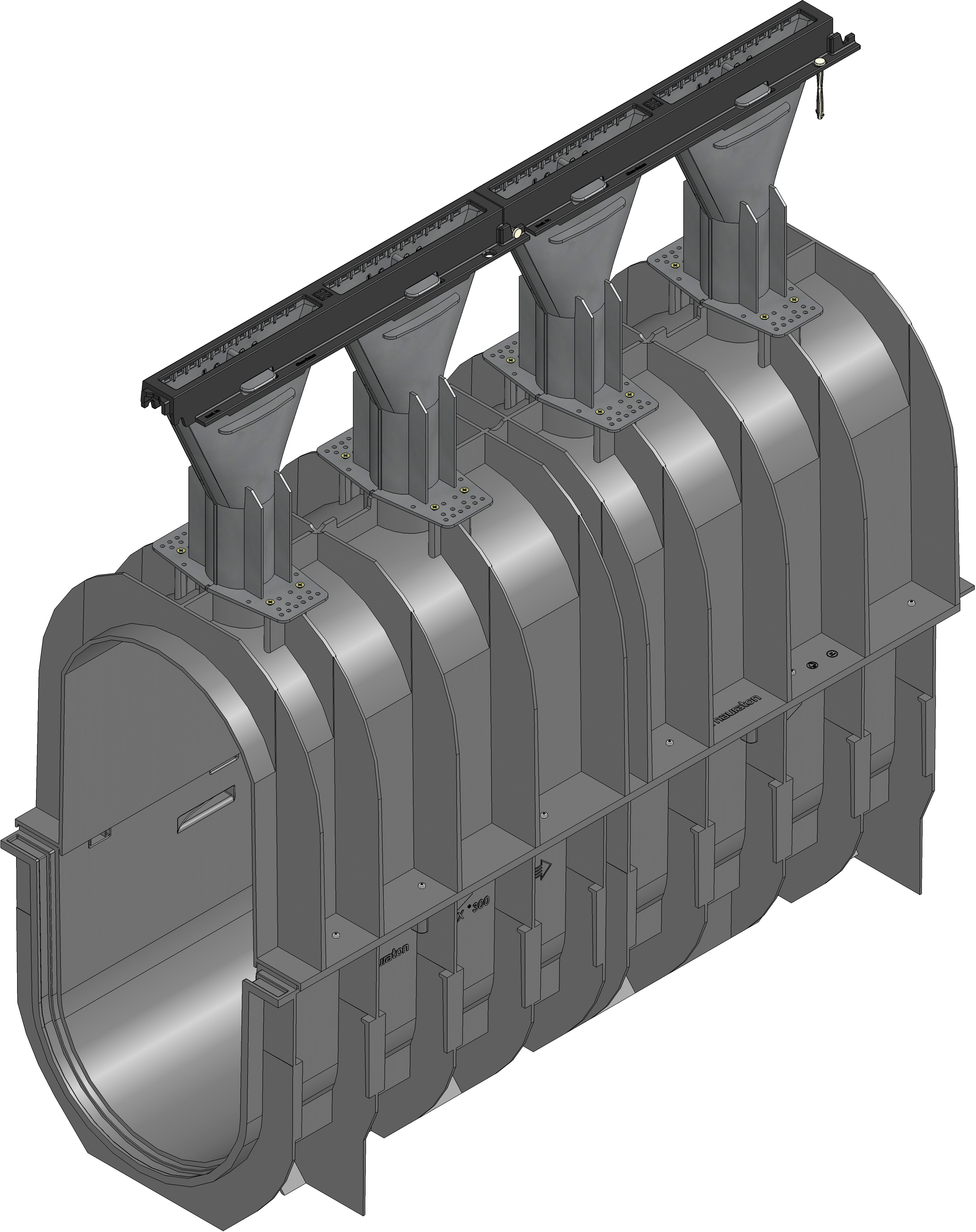

Wizualizacja produktu
Rysunek techniczny
Rysunek (CAD)
Rysunek
Karta katalogowa
Informacje techniczne i wymiary
Nr kat.
13680
Długość
1000 mm
Szerokość
432 mm
Wysokość
1050 mm
Waga
22.24 kg
Zastosowane materiały
ocynk elektrolityczny, PA, żeliwo sferoidalne GGG50 (ENGJS5007) z powłoką KTL
Wysokość ramy
354 mm
Powierzchnia wlotowa
248.0 cm²/m
Szerokość nominalna
8000
Pow. przekroju poprzecz.
1714 cm²
Spadek
-
Wysokość otworu wlotowego
300 mm
Otwór wlotowy
28 x 220 mm
Materiał rusztu
żeliwo sferoidalne GGG50 (ENGJS5007) z powłoką KTL
Norma
EN 1433, DIN 19580
Pełna nazwa produktu
RECYFIX HICAP F 8300, kanał, szczelina 28 mm, kl. A 15 - F 900
Opis produktu
RECYFIX HICAP 8300 - Korpus kanału wykonany z tworzywa PE-PP o żebrowanej strukturze. Górną część kanału stanowi adapter wykonany z tworzywa o ścianach układających się pod kątem, ze specjalną poziomą krawędzią biegnącą wzdłuż całego elementu, zabezpieczającą przed poziomym wyrywaniem, wyposażony w zintegrowany ruszt z żeliwa sferoidalnego GGG-50 (EN-GJS-500-7). Adapter posiada zmienny przekrój (zwężająco - rozszerzający). Dno oraz boczne ścianki koryta użebrowane, zapewniające trwałe połączenie z opaską betonową. Konstrukcja dna koryta wyposażona w dodatkowy stabilizujący szkielet oraz wyprofilowanie umożliwiające wykonanie odpływu dolnego.
Klasa wytrzymałości korpusu po zabudowie = od A 15 do F 900.
Minimalna wytrzymałość na temperaturę stałą 80 st. C.
Minimalna wytrzymałość na temperaturę chwilową 95 st. C.
Nasiąkliwość korpusu kanału = 0%.
Znakowanie zgodnie z PN-EN 1433.
Ilość sztuk na palecie
6
Deklaracja właściwości użytkowych
Opis techniczny
Przykład zabudowy
Asfalt kl. F 900
Beton kl. F 900
Beton kl. A 15 - F 900
Kostka brukowa / Płyty wielkoformatowe kl. F 900
Asfalt kl. F 900
Asfalt kl. F 900
Beton kl. F 900
Beton kl. F 900
Beton kl. D 400 - F 900
Asfalt kl. A 15 - D 400
Beton kl. A 15 - D 400
Kostka brukowa / Płyty wielkoformatowe kl. D 400
Asfalt kl. E 600 - F 900
Beton kl. E 600 - F 900
Kostka brukowa / Płyty wielkoformatowe kl. E 600 - F 900
Beton kl. D 400 - F 900
Beton kl. A 15 - F 900
Beton kl. D 400
Kostka brukowa / Płyty wielkoformatowe kl. D 400
Kostka brukowa kl. A 15 - C 250
Kostka brukowa kl. A 15 - C 250
Asfalt kl. A 15 - F 900
Beton kl. A 15 - F 900
Kostka brukowa / Płyty wielkoformatowe kl. D 400 - F 900
Kostka brukowa / Płyty wielkoformatowe kl. D 400
Asfalt kl. D 400
Asfalt kl. D 400
Beton kl. D 400
Kostka brukowa / Płyty wielkoformatowe kl. D 400
Kostka brukowa kl. A 15 - C 250
Kostka brukowa kl. A 15 - C 250
Asfalt kl. A 15 - F 900
Beton kl. A 15 - F 900
Kostka brukowa / Płyty wielkoformatowe kl. D 400 - F 900
Kostka brukowa / Płyty wielkoformatowe kl. D 400
Kostka brukowa kl. A 15 - C 250
Asfalt kl. A 15 - E 600
Beton kl. A 15 - E 600
Kostka brukowa / Płyty wielkoformatowe kl. D 400 - E 600
Asfalt kl. F 900
Beton kl. F 900
Kostka brukowa / Płyty wielkoformatowe kl. F 900
