Nr kat. 16150
RECYFIX HICAP G 2000 od A15 do F 900
typ G 2300, szczelina żeliwna 17 mm, KTL
na zamówienie
Pytania?
Nasz doświadczony zespół ds. planowania chętnie pomoże.
Skontaktuj się z nami

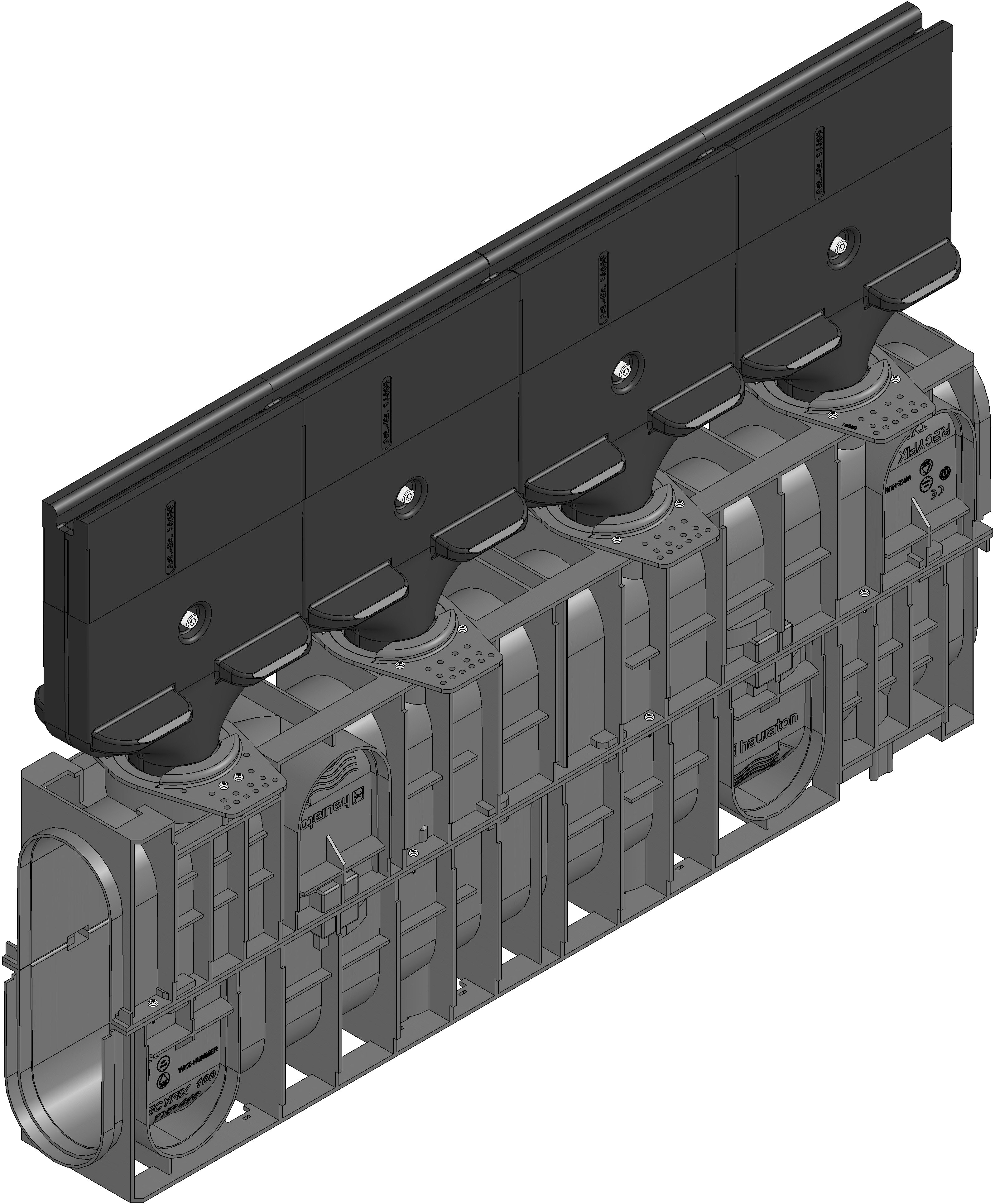

Wizualizacja produktu
Rysunek techniczny
Rysunek
Rysunek (CAD)
Karta katalogowa
Informacje techniczne i wymiary
Nr kat.
16150
Długość
1000 mm
Szerokość
147 mm
Wysokość
665 mm
Waga
37.33 kg
Zastosowane materiały
modyfikowany polipropylen, ocynk elektrolityczny
Wysokość ramy
329 mm
Powierzchnia wlotowa
160.0 cm²/m
Szerokość nominalna
2000
Pow. przekroju poprzecz.
284 cm²
Spadek
-
Wysokość otworu wlotowego
300 mm
Materiał korpusu
modyfikowany polipropylen
Norma
EN 1433, DIN 19580
Pełna nazwa produktu
RECYFIX HICAP G 2300, kanał, szczelina 17 mm, kl. A 15 - F 900
Opis produktu
RECYFIX HICAP G 2300 - Korpus kanału wykonany z tworzywa PE-PP o żebrowanej strukturze. Górną część kanału stanowi adapter wykonany z żeliwa sferoidalnego GGG-50 (EN-GJS-500-7) wyposażony w zintegrowaną szczelinę wlotową o wzorze podłużnym. Dno oraz boczne ścianki koryta użebrowane, zapewniające trwałe połączenie z opaską betonową. Konstrukcja dna koryta wyposażona w dodatkowy stabilizujący szkielet oraz wyprofilowanie umożliwiające wykonanie odpływu dolnego.
Klasa wytrzymałości korpusu po zabudowie = F 900.
Minimalna wytrzymałość na temperaturę stałą 80 st. C.
Minimalna wytrzymałość na temperaturę chwilową 95 st. C.
Nasiąkliwość korpusu kanału = 0%.
Znakowanie zgodnie z PN-EN 1433.
Ilość sztuk na palecie
-
Deklaracja właściwości użytkowych
Opis techniczny
Przykład zabudowy
Kostka brukowa klasa A 15 - C 250,
Kostka brukowa klasa A 15 - C 250,
Asfalt klasa A 15 - F 900,
Beton klasa A 15 - F 900,
Kostka brukowa / Płyty wielkoformatowe klasa D 400,
Kostka brukowa / Płyty wielkoformatowe klasa D 400 - F 900,
Asfalt klasa E 600, studzienka
Beton klasa E 600, studzienka
Beton klasa F 900, Studzienka
