Nr kat. 16200
RECYFIX HICAP G 3000 od A15 do F 900
typ G 3300, szczelina żeliwna 17 mm, KTL
niedostępny
Pytania?
Nasz doświadczony zespół ds. planowania chętnie pomoże.
Skontaktuj się z nami

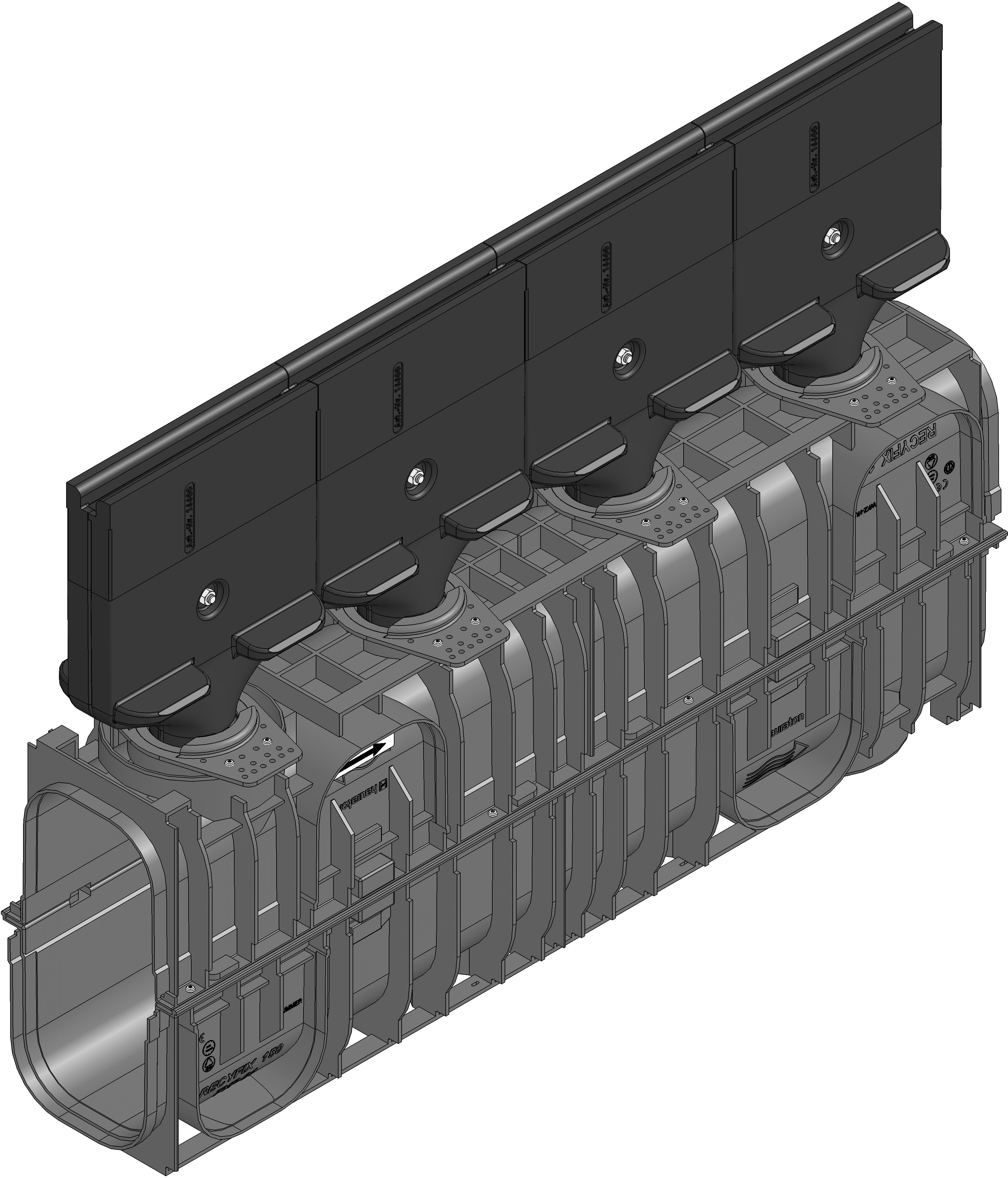

Wizualizacja produktu
Rysunek techniczny
Rysunek
Rysunek (CAD)
Karta katalogowa
Informacje techniczne i wymiary
Nr kat.
16200
Długość
1000 mm
Szerokość
210 mm
Wysokość
680 mm
Waga
37.05 kg
Zastosowane materiały
modyfikowany polipropylen, ocynk elektrolityczny
Wysokość ramy
328 mm
Powierzchnia wlotowa
160.0 cm²/m
Szerokość nominalna
3000
Pow. przekroju poprzecz.
460 cm²
Spadek
-
Wysokość otworu wlotowego
300 mm
Materiał korpusu
modyfikowany polipropylen
Norma
EN 1433, DIN 19580
Pełna nazwa produktu
RECYFIX HICAP G 3300, kanał, szczelina 17 mm, kl. A 15 - F 900
Opis produktu
RECYFIX HICAP G 3300 - Korpus kanału wykonany z tworzywa PE-PP o żebrowanej strukturze. Górną część kanału stanowi adapter wykonany z żeliwa sferoidalnego GGG-50 (EN-GJS-500-7) wyposażony w zintegrowaną szczelinę wlotową o wzorze podłużnym. Dno oraz boczne ścianki koryta użebrowane, zapewniające trwałe połączenie z opaską betonową. Konstrukcja dna koryta wyposażona w dodatkowy stabilizujący szkielet oraz wyprofilowanie umożliwiające wykonanie odpływu dolnego.
Klasa wytrzymałości korpusu po zabudowie = F 900.
Minimalna wytrzymałość na temperaturę stałą 80 st. C.
Minimalna wytrzymałość na temperaturę chwilową 95 st. C.
Nasiąkliwość korpusu kanału = 0%.
Znakowanie zgodnie z PN-EN 1433.
Ilość sztuk na palecie
-
Deklaracja właściwości użytkowych
Opis techniczny
Przykład zabudowy
Kostka brukowa kl. A 15 - C 250
Kostka brukowa kl. A 15 - C 250
Asfalt kl. A 15 - F 900
Beton kl. A 15 - F 900
Kostka brukowa / Płyty wielkoformatowe kl. D 400
Kostka brukowa / Płyty wielkoformatowe kl. D 400 - F 900
Asfalt kl. E 600
Beton kl. E 600
Beton kl. F 900
