Nr kat. 16400
RECYFIX HICAP G 8000 od A15 do F 900
typ G 8300, szczelina żeliwna 17 mm, KTL
na zamówienie
Pytania?
Nasz doświadczony zespół ds. planowania chętnie pomoże.
Skontaktuj się z nami

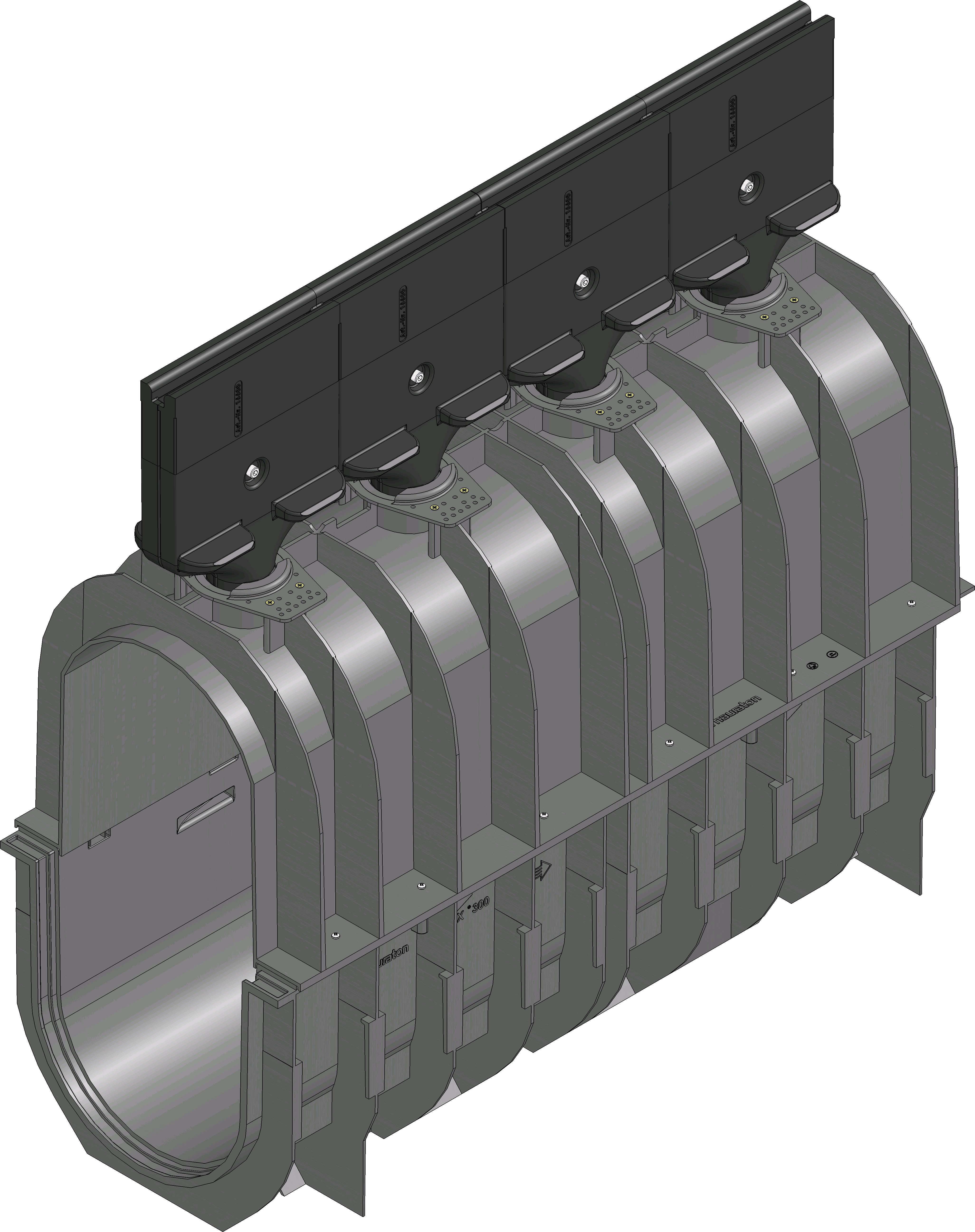

Wizualizacja produktu
Rysunek techniczny
Rysunek (CAD)
Rysunek
Karta katalogowa
Informacje techniczne i wymiary
Nr kat.
16400
Długość
1000 mm
Szerokość
432 mm
Wysokość
1050 mm
Waga
48.55 kg
Zastosowane materiały
modyfikowany polipropylen, ocynk elektrolityczny, żeliwo sferoidalne GGG50
Wysokość ramy
354 mm
Powierzchnia wlotowa
160.0 cm²/m
Szerokość nominalna
8000
Pow. przekroju poprzecz.
1714 cm²
Spadek
-
Wysokość otworu wlotowego
300 mm
Materiał korpusu
modyfikowany polipropylen
Norma
EN 1433, DIN 19580
Pełna nazwa produktu
RECYFIX HICAP G 8300, kanał, szczelina 17 mm, kl. A 15 - F 900
Opis produktu
RECYFIX HICAP G 8300 - Korpus kanału wykonany z tworzywa PE-PP o żebrowanej strukturze. Górną część kanału stanowi adapter wykonany z żeliwa sferoidalnego GGG-50 (EN-GJS-500-7) wyposażony w zintegrowaną szczelinę wlotową o wzorze podłużnym. Dno oraz boczne ścianki koryta użebrowane, zapewniające trwałe połączenie z opaską betonową. Konstrukcja dna koryta wyposażona w dodatkowy stabilizujący szkielet oraz wyprofilowanie umożliwiające wykonanie odpływu dolnego.
Klasa wytrzymałości korpusu po zabudowie = F 900.
Minimalna wytrzymałość na temperaturę stałą 80 st. C.
Minimalna wytrzymałość na temperaturę chwilową 95 st. C.
Nasiąkliwość korpusu kanału = 0%.
Znakowanie zgodnie z PN-EN 1433.
Ilość sztuk na palecie
-
Deklaracja właściwości użytkowych
Opis techniczny
Przykład zabudowy
Asfalt klasa D 400 - E 600, Element inspekcyjny
Beton klasa D 400 - E 600, Element inspekcyjny
Asfalt klasa F 900, Element inspekcyjny
Beton klasa F 900, Element inspekcyjny
Beton klasa F 900, Element inspekcyjny
Asfalt klasa F 900, Element inspekcyjny
Kostka brukowa klasa A 15 - C 250,
Asfalt klasa A 15 - E 600,
Beton klasa A 15 - E 600,
Kostka brukowa / Płyty wielkoformatowe klasa D 400 - E 600,
Asfalt klasa F 900,
Beton klasa F 900,
Kostka brukowa / Płyty wielkoformatowe klasa F 900,
Asfalt klasa E 600, studzienka
Beton klasa E 600, studzienka
Beton klasa F 900, Studzienka
