Nr kat. 49873
RECYFIX NC 300, kl. D 400
typ 010, z rusztem żeliwnym, szczelinowym SW 18, czarnym
dostępny
Pytania?
Nasz doświadczony zespół ds. planowania chętnie pomoże.
Skontaktuj się z nami

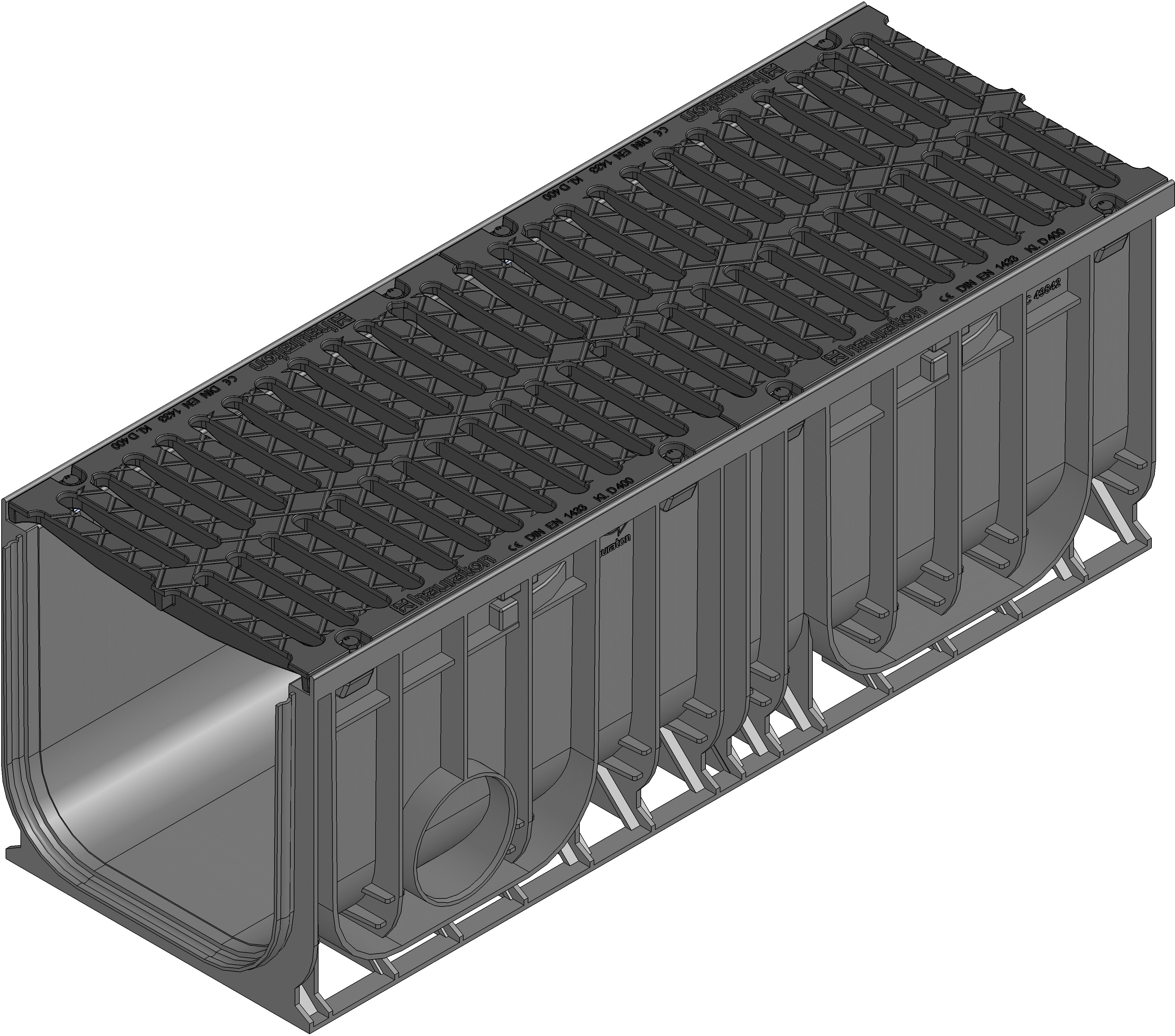

Wizualizacja produktu
Rysunek techniczny
Rysunek (CAD)
Rysunek
Widok z góry
Karta katalogowa
Informacje techniczne i wymiary
Nr kat.
49873
Długość
1000 mm
Szerokość
362 mm
Wysokość
360 mm
Einlegetiefe
20 mm
Waga
34.65 kg
Zastosowane materiały
modyfikowany polipropylen, stal ocynkowana, czarna, żeliwo sferoidalne GGG50
Powierzchnia wlotowa
1293.0 cm²/m
Szerokość nominalna
300
Pow. przekroju poprzecz.
873 cm²
Opis produktu
M
Materiał korpusu
modyfikowany polipropylen
Materiał B
żeliwo sferoidalne GGG50
Opis produktu
EN 1433, DIN 19580
Opis produktu
RECYFIX NC 300, korytko typ 010, z rusztem żeliwnym, szczelinowym SW 18, kl. D 400
Opis produktu
RECYFIX NC 300 typ 010 - Korpus koryta wykonany z tworzywa PE-PP. Krawędzie koryt wyposażone w owalne otwory pod trzpienie z rusztów w ilości 8 szt. na każdy metr odwodnienia. Krawędzie koryt wyposażone w 8 gniazd pod śruby mocujące ruszt. Dno oraz boczne ścianki koryta użebrowane, zapewniające trwałe połączenie z opaską betonową. Konstrukcja dna koryta wyposażona w dodatkowy stabilizujący szkielet oraz wyprofilowanie umożliwiające wykonanie odpływu dolnego. W ścianach bocznych koryta wytłoczenia umożliwiające połączenie koryt w kształcie litery T. Ruszty szczelinowe SW 18, żeliwo sferoidalne EN-GJS. Mocowanie rusztów - śrubowe w 8 punktach.
Klasa wytrzymałości koryta z rusztem = D 400.
Minimalna wytrzymałość na temperaturę stałą 80 st. C.
Minimalna wytrzymałość na temperaturę chwilową 95 st. C.
Znakowanie zgodnie z PN-EN 1433.
Opis produktu
9
Deklaracja właściwości użytkowych
Opis techniczny
Instrukcja montażu
Przykład zabudowy
Asfalt klasa A 15 - B 125
Kostka brukowa klasa A 15 - B 125
Beton klasa A 15 - C 250
Asfalt klasa C 250
Kostka brukowa klasa C 250
Asfalt klasa D 400 - E 600
Beton klasa D 400 - E 600
Kostka brukowa klasa D 400 - E 600
Asfalt klasa A 15 - B 125
Kostka brukowa klasa A 15 - C 250
Kostka brukowa klasa D 400
Asfalt klasa E 600
Beton klasa C 250 - D 400
Asfalt klasa C 250 - D 400
Beton klasa E 600
