Nr kat. 47417
RECYFIX PRO 100, kl. C 250
typ 01 z rusztem poliamidowym FIBRETEC FERN, szczelinowym SW 100/9, zielonym
dostępny
Pytania?
Nasz doświadczony zespół ds. planowania chętnie pomoże.
Skontaktuj się z nami

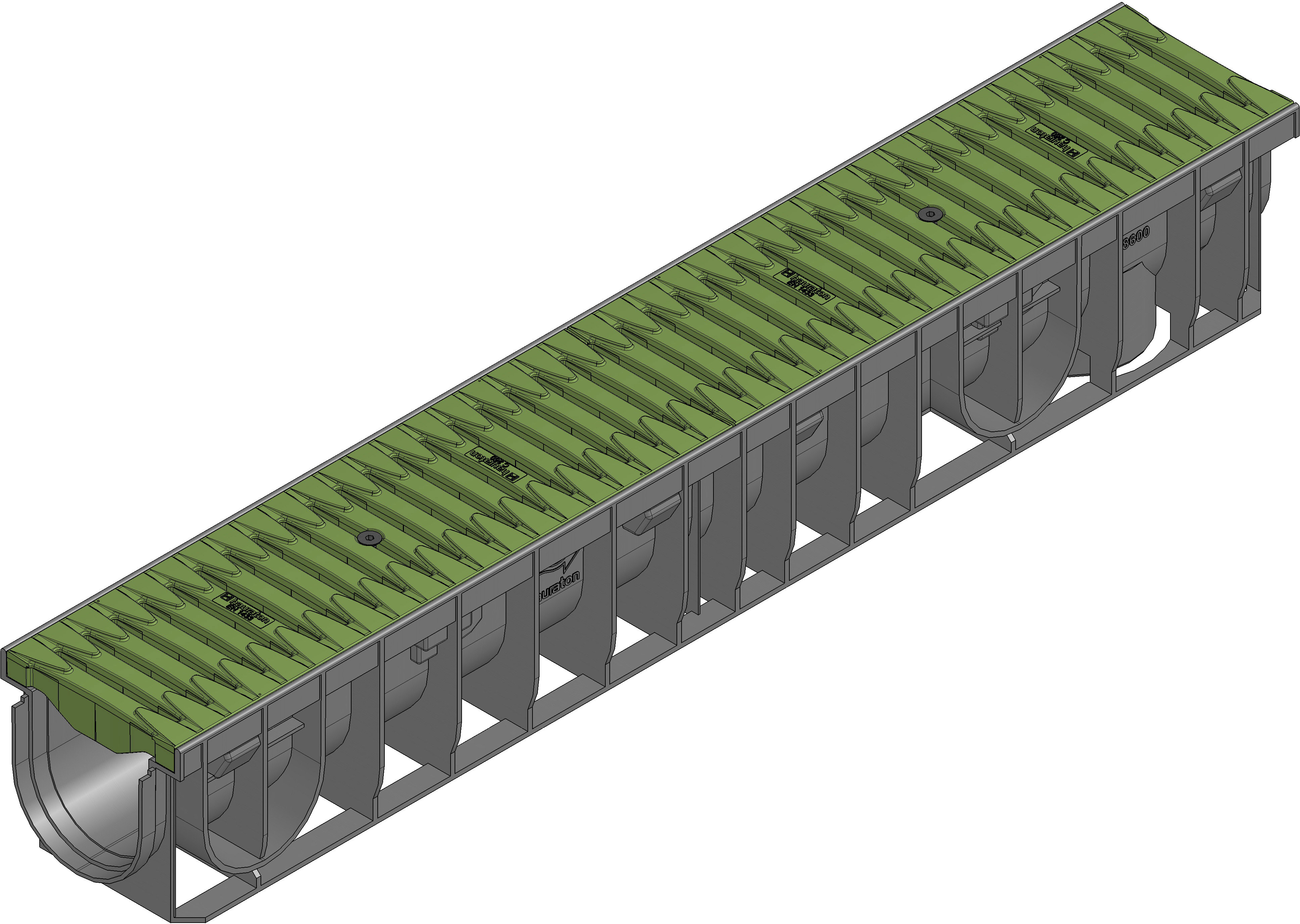

Wizualizacja produktu
Widok z góry
Rysunek techniczny
Rysunek (CAD)
Rysunek
Karta katalogowa
Informacje techniczne i wymiary
Nr kat.
47417
Długość
1000 mm
Szerokość
160 mm
Wysokość
150 mm
Einlegetiefe
20 mm
Waga
4.35 kg
Zastosowane materiały
modyfikowany polipropylen, stal ocynkowana, czarna, tworzywo (PA z recyklingu), wzmocniony poliamid
Powierzchnia wlotowa
372.0 cm²/m
Szerokość nominalna
100
Pow. przekroju poprzecz.
92 cm²
Typ zgodny PN-EN 1433
M
Materiał korpusu
modyfikowany polipropylen
Materiał B
wzmocniony poliamid
Norma
EN 1433, DIN 19580
Pełna nazwa produktu
RECYFIX PRO 100 typ 01 z rusztem szczelinowym FIBRETEC FERN SW 9, z poliamidu, zielonym
Opis produktu
RECYFIX PRO 100 typ 01 - Korpus koryta wykonany z tworzywa PE-PP. Krawędzie koryt o wysokości 20 mm i szerokości 30 mm w najszerszym miejscu. Krawędzie koryt wyposażone w owalne otwory pod trzpienie z rusztów w ilości 8 szt., a także w 4 poziome gniazda pod blokady ANTY WANDAL. Dno oraz boczne ścianki koryta użebrowane, zapewniające trwałe połączenie z opaską betonową. Konstrukcja dna koryta wyposażona w dodatkowy stabilizujący szkielet oraz wyprofilowanie umożliwiające wykonanie odpływu dolnego. W ścianach bocznych koryta wytłoczenia umożliwiające połączenie koryt w kształcie litery T. Mocowanie rusztów - blokada poprzeczna w ilości 2 szt.. Ruszt szczelinowy FIBRETEC SW 9, poliamidowy, zielony.
Klasa wytrzymałości koryta z rusztem = C 250
Minimalna wytrzymałość na temperaturę stałą 80 st. C.
Minimalna wytrzymałość na temperaturę chwilową 95 st. C.
Znakowanie zgodnie z PN-EN 1433.
Ilość sztuk na palecie
49
Deklaracja właściwości użytkowych
Opis techniczny
Przykład zabudowy
Beton klasa A 15 - C 250, płytkie koryto
Asfalt klasa A 15 - B 125,
Kostka brukowa klasa A 15 - B 125,
Nawierzchnie drogowe nieprzepuszczalne klasa A 15 - B 125,
Kostka brukowa klasa A 15 - B 125,
Jastrych cementowy klasa A 15 - C 250,
Kostka brukowa klasa C 250,
Beton klasa C 250,
Asfalt klasa C 250,
Kostka brukowa klasa C 250,
Asfalt klasa A 15 - B 125,
Kostka brukowa klasa A 15 - C 250,
Asfalt klasa C 250,
Beton klasa C 250,
Instrukcja montażu
