RECYFIX PRO 100, kl. C 250

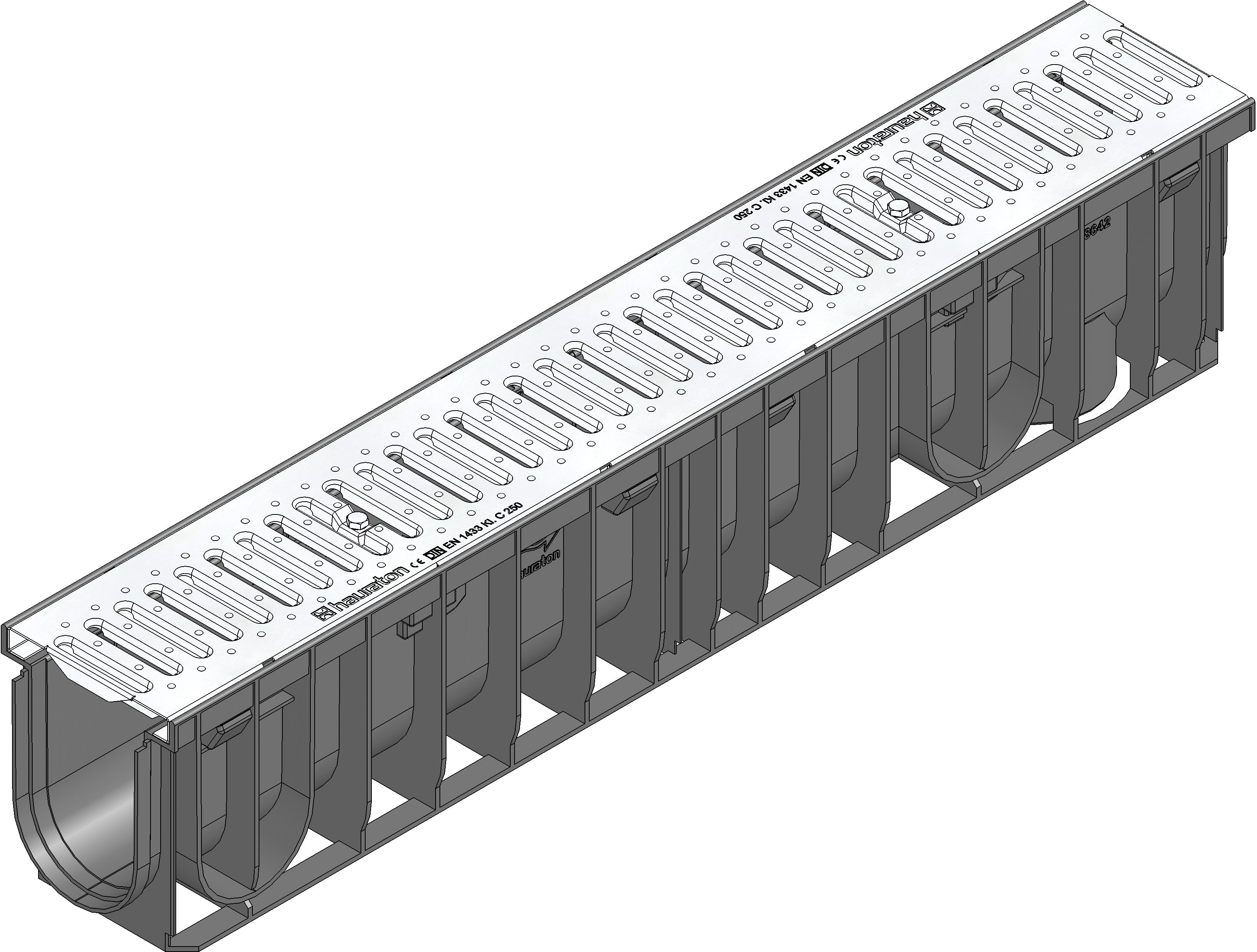

Wizualizacja produktu

Wizualizacja produktu, JPG
Pobierz
Wizualizacja produktu, PDF
Pobierz

Rysunek techniczny

Rysunek (CAD)

Rysunek (CAD), DWG
Pobierz

Rysunek

Rysunek, JPG
Pobierz
Rysunek, PDF
Pobierz

Widok z góry

Widok z góry, JPG
Pobierz

Karta katalogowa

Karta katalogowa, PDF
Pobierz

Informacje techniczne i wymiary

Nr kat.

47086

Długość

1000 mm

Szerokość

160 mm

Wysokość

200 mm

Waga

7.86 kg

Zastosowane materiały

modyfikowany polipropylen, stal nierdzewna 1.4301, tworzywo (PA z recyklingu)

Powierzchnia wlotowa

281.0 cm²/m

Szerokość nominalna

100

Pow. przekroju poprzecz.

142 cm²

Typ zgodny PN-EN 1433

Materiał korpusu

modyfikowany polipropylen

Materiał rusztu

stal nierdzewna 1.4301

Norma

EN 1433, DIN 19580

Pełna nazwa produktu

RECYFIX PRO 100, korytko typ 010, z rusztem szczelinowym, wzmocnionym, nierdz., kl. C 250

Opis produktu

RECYFIX PRO 100 typ 010 - Korpus koryta wykonany z tworzywa PE-PP. Krawędzie koryt o wysokości 20 mm i szerokości 30 mm w najszerszym miejscu. Krawędzie koryt wyposażone w owalne otwory pod trzpienie z rusztów w ilości 8 szt., a także w 4 poziome gniazda pod blokady ANTY WANDAL. Dno oraz boczne ścianki koryta użebrowane, zapewniające trwałe połączenie z opaską betonową. Konstrukcja dna koryta wyposażona w dodatkowy stabilizujący szkielet oraz wyprofilowanie umożliwiające wykonanie odpływu dolnego. W ścianach bocznych koryta wytłoczenia umożliwiające połączenie koryt w kształcie litery T. Mocowanie rusztów - blokada poprzeczna w ilości 2 szt.. Ruszt szczelinowy, stal nierdzewna CNS 1.4301. Klasa wytrzymałości koryta z rusztem = C 250 Minimalna wytrzymałość na temperaturę stałą 80 st. C. Minimalna wytrzymałość na temperaturę chwilową 95 st. C. Znakowanie zgodnie z PN-EN 1433.

Ilość sztuk na palecie

Informacje techniczne i wymiary, PDF Pobierz
