Nr kat. 47039
RECYFIX PRO 100, kl. C 250
typ 95 z rusztem żeliwnym, prętowym, pręty wzdłużne, czarnym, z powłoką KTL
dostępny
Pytania?
Nasz doświadczony zespół ds. planowania chętnie pomoże.
Skontaktuj się z nami

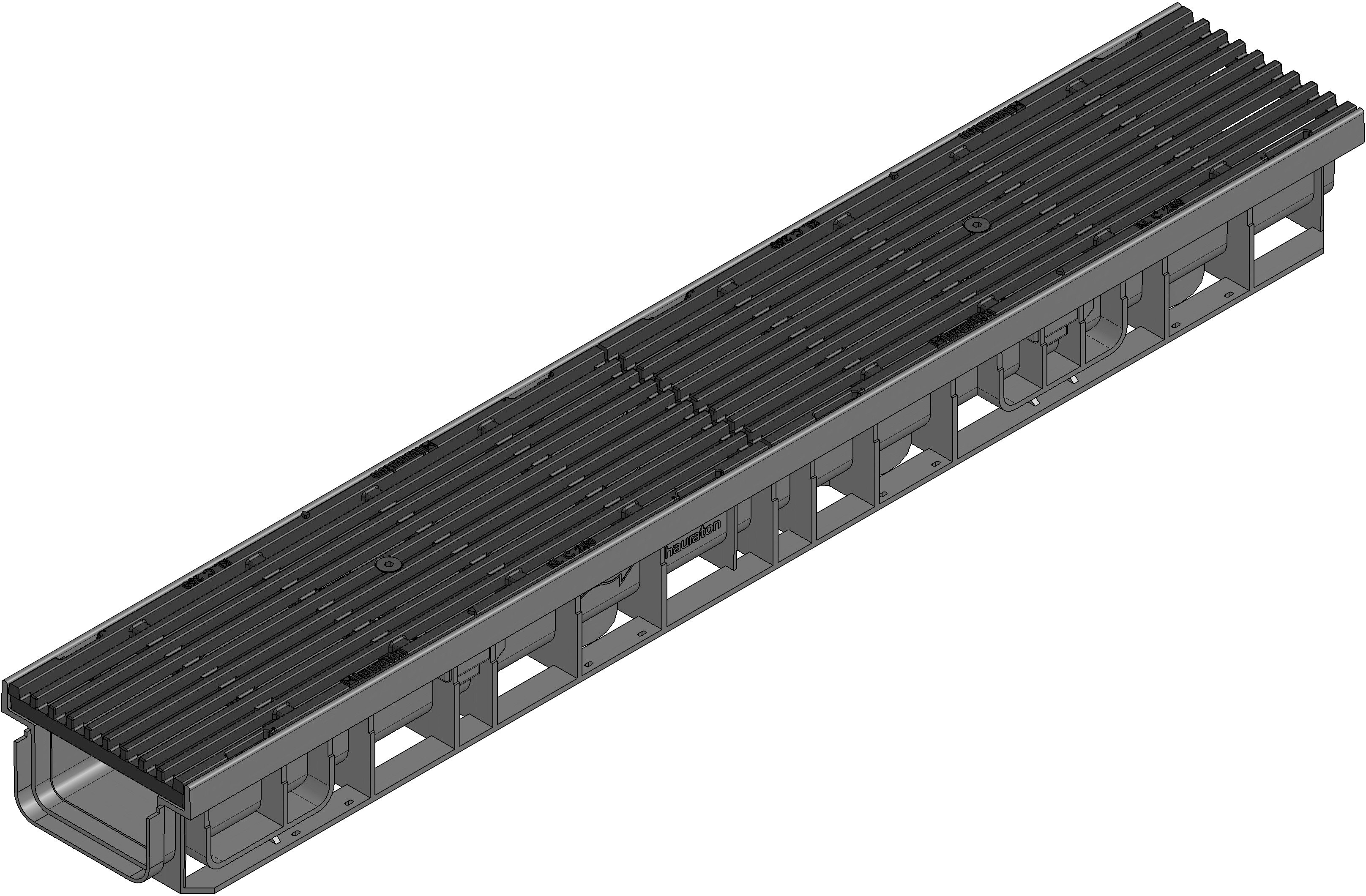

Wizualizacja produktu
Rysunek techniczny
Rysunek (CAD)
Rysunek
Widok z góry
Karta katalogowa
Informacje techniczne i wymiary
Nr kat.
47039
Długość
1000 mm
Szerokość
160 mm
Wysokość
95 mm
Wysokość minimalna (w miejscu osadzenia)
20 mm
Waga
8.96 kg
Zastosowane materiały
modyfikowany polipropylen, stal ocynkowana, czarna, tworzywo (PA z recyklingu), żeliwo sferoidalne GGG50 (ENGJS5007) z powłoką KTL
Powierzchnia wlotowa
577.0 cm²/m
Szerokość nominalna
100
Pow. przekroju poprzecz.
55 cm²
Typ zgodny PN-EN 1433
M
Materiał korpusu
modyfikowany polipropylen
Materiał B
żeliwo sferoidalne GGG50 (ENGJS5007) z powłoką KTL
Norma
EN 1433, DIN 19580
Pełna nazwa produktu
RECYFIX PRO 100, korytko typ 95, z rusztem żeliwnym prętowym, pręty wzdłużne, kl. C 250, KTL
Opis produktu
RECYFIX PRO 100 typ 95 - Korpus koryta wykonany z tworzywa PE-PP. Krawędzie koryt o wysokości 20 mm i szerokości 30 mm w najszerszym miejscu. Krawędzie koryt wyposażone w owalne otwory pod trzpienie z rusztów w ilości 8 szt., a także w 4 poziome gniazda pod blokady ANTY WANDAL. Dno oraz boczne ścianki koryta użebrowane, zapewniające trwałe połączenie z opaską betonową. Konstrukcja dna koryta wyposażona w dodatkowy stabilizujący szkielet oraz wyprofilowanie umożliwiające wykonanie odpływu dolnego. W ścianach bocznych koryta wytłoczenia umożliwiające połączenie koryt w kształcie litery T. Mocowanie rusztów - blokada poprzeczna w ilości 2 szt.. Ruszt prętowy, prety wzdłużne, żeliwo sferoidalne EN-GJS., z powłoką KTL.
Klasa wytrzymałości koryta z rusztem = C 250
Minimalna wytrzymałość na temperaturę stałą 80 st. C.
Minimalna wytrzymałość na temperaturę chwilową 95 st. C.
Znakowanie zgodnie z PN-EN 1433.
Ilość sztuk na palecie
77
Deklaracja właściwości użytkowych
Opis techniczny
Przykład zabudowy
Beton klasa A 15 - C 250, płytkie koryto
Asfalt klasa A 15 - B 125,
Kostka brukowa klasa A 15 - B 125,
Nawierzchnie drogowe nieprzepuszczalne klasa A 15 - B 125,
Kostka brukowa klasa A 15 - B 125,
Jastrych cementowy klasa A 15 - C 250,
Kostka brukowa klasa C 250,
Beton klasa C 250,
Asfalt klasa C 250,
Kostka brukowa klasa C 250,
Asfalt klasa A 15 - B 125,
Kostka brukowa klasa A 15 - C 250,
Asfalt klasa C 250,
Beton klasa C 250,
