Nr kat. 47249
RECYFIX PRO 200, kl. B 125
typ 010, z rusztem kratowym MW 30/10, nierdz.
dostępny
Pytania?
Nasz doświadczony zespół ds. planowania chętnie pomoże.
Skontaktuj się z nami

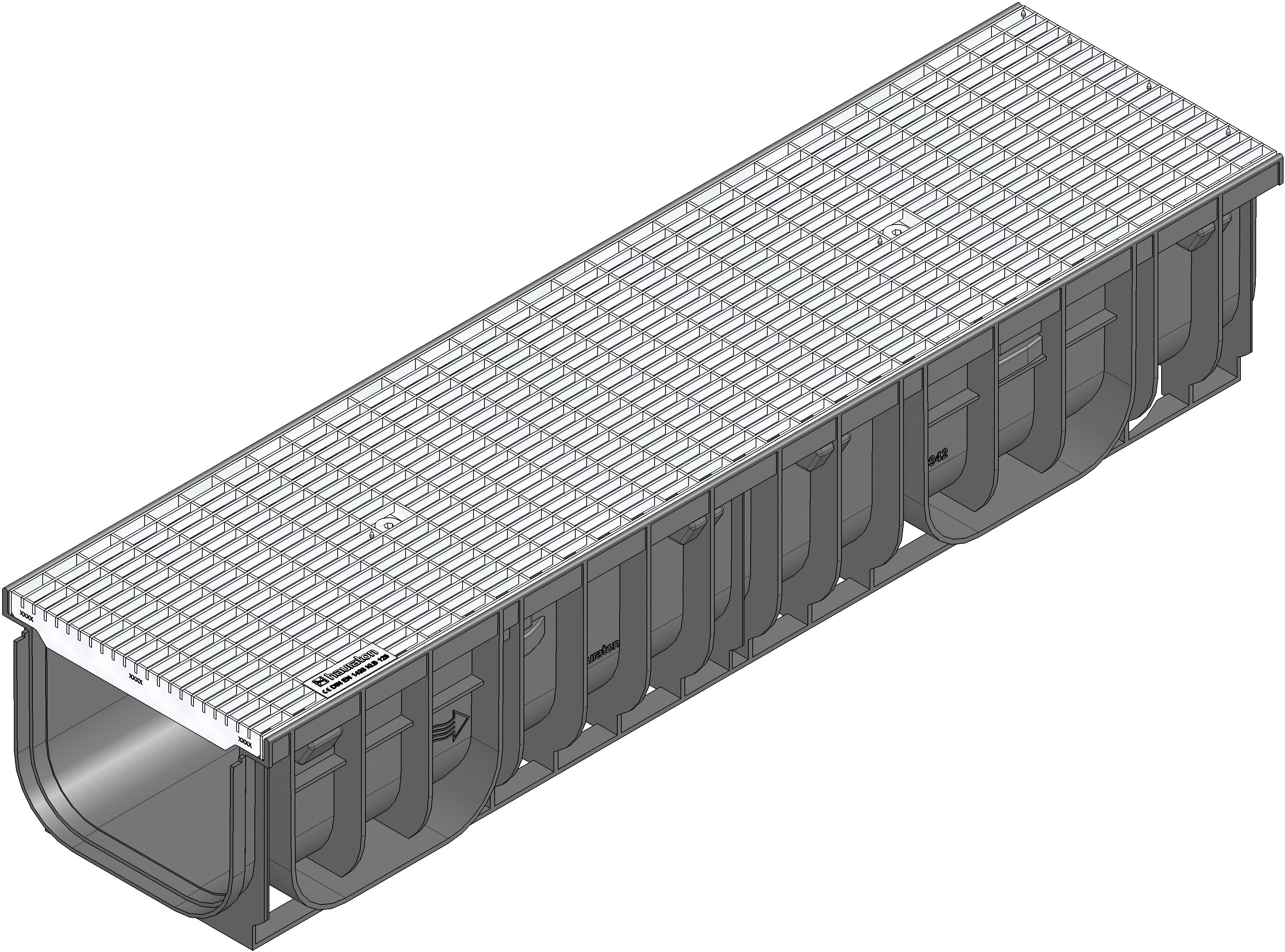

Wizualizacja produktu
Widok z góry
Rysunek techniczny
Rysunek (CAD)
Rysunek
Karta katalogowa
Informacje techniczne i wymiary
Nr kat.
47249
Długość
1000 mm
Szerokość
262 mm
Wysokość
200 mm
Einlegetiefe
20 mm
Waga
10.70 kg
Zastosowane materiały
modyfikowany polipropylen, ocynk elektrolityczny, stal nierdzewna 1.4301
Powierzchnia wlotowa
1873.0 cm²/m
Szerokość nominalna
200
Pow. przekroju poprzecz.
294 cm²
Typ zgodny PN-EN 1433
M
Materiał korpusu
modyfikowany polipropylen
Materiał B
stal nierdzewna 1.4301
Norma
EN 1433, DIN 19580
Pełna nazwa produktu
RECYFIX PRO 200, korytko typ 010, z rusztem kratowym MW 30/10, nierdz., kl. B 125
Opis produktu
RECYFIX PRO 200 typ 010 - Korpus koryta wykonany z tworzywa PE-PP. Krawędzie koryt o wysokości 20 mm i szerokości 30 mm w najszerszym miejscu. Krawędzie koryt wyposażone w owalne otwory pod trzpienie z rusztów w ilości 8 szt., a także w 4 poziome gniazda pod blokady ANTY WANDAL. Dno oraz boczne ścianki koryta użebrowane, zapewniające trwałe połączenie z opaską betonową. Konstrukcja dna koryta wyposażona w dodatkowy stabilizujący szkielet oraz wyprofilowanie umożliwiające wykonanie odpływu dolnego. W ścianach bocznych koryta wytłoczenia umożliwiające połączenie koryt w kształcie litery T. Mocowanie rusztów - blokada poprzeczna w ilości 2 szt.. Ruszt kratowy MW 30/10, stal nierdzewna CNS 1.4301
Klasa wytrzymałości koryta z rusztem = B 125
Minimalna wytrzymałość na temperaturę stałą 80 st. C.
Minimalna wytrzymałość na temperaturę chwilową 95 st. C.
Znakowanie zgodnie z PN-EN 1433.
Ilość sztuk na palecie
20
Deklaracja właściwości użytkowych
Opis techniczny
Przykład zabudowy
Nawierzchnie drogowe nieprzepuszczalne klasa A 15 - B 125,
Asfalt klasa A 15 - B 125,
Kostka brukowa klasa A 15 - B 125,
Kostka brukowa klasa A 15 - B 125,
Kostka brukowa klasa A 15 - C 250,
Kostka brukowa klasa C 250,
Beton klasa C 250,
Asfalt klasa C 250,
Kostka brukowa klasa C 250,
Asfalt klasa A 15 - B 125,
Kostka brukowa klasa A 15 - C 250,
Asfalt klasa C 250,
Beton klasa C 250,
Instrukcja montażu
