RECYFIX PRO 200, kl. B 125

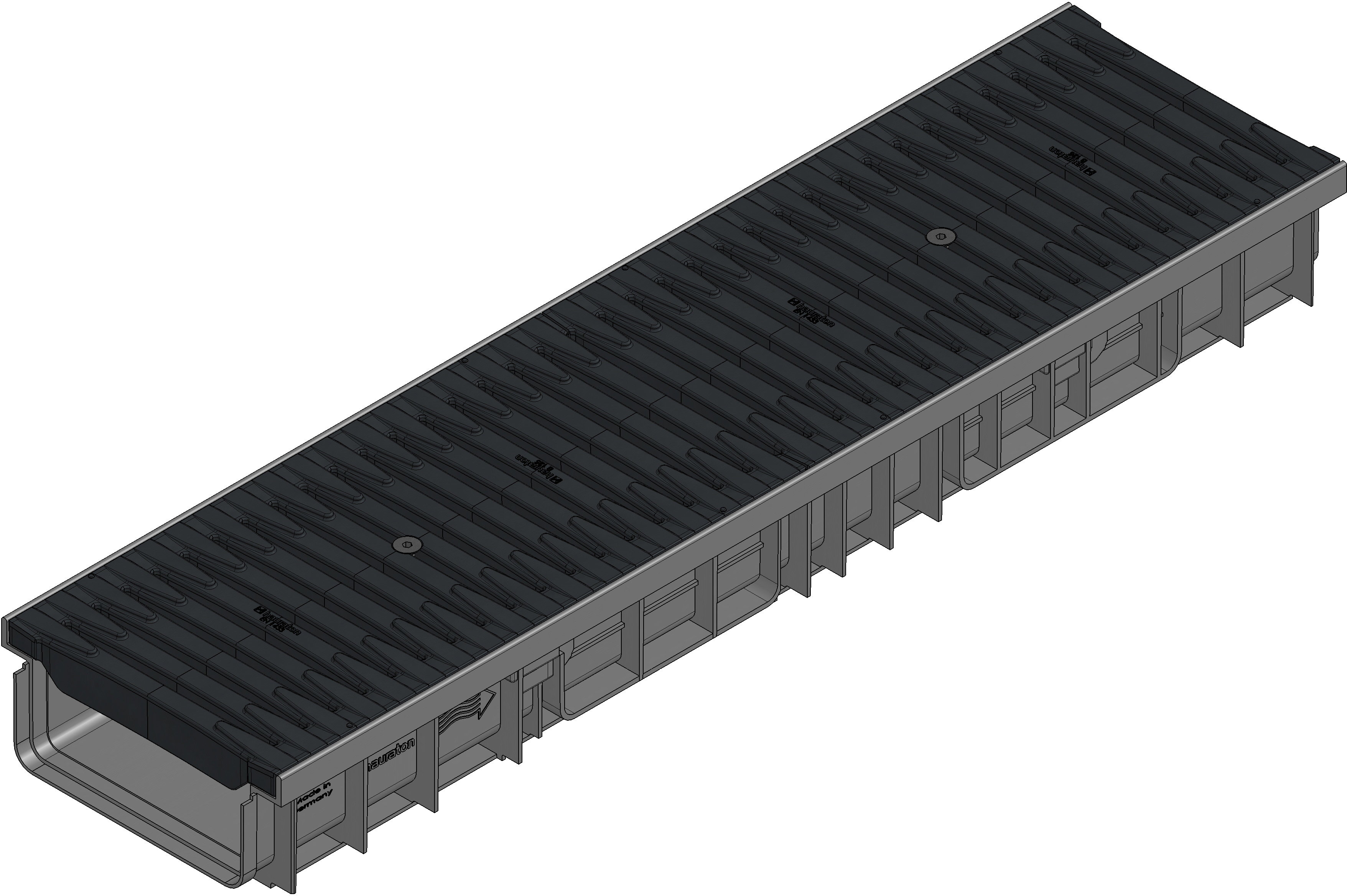

Wizualizacja produktu

Wizualizacja produktu, JPG
Pobierz
Wizualizacja produktu, PDF
Pobierz

Rysunek techniczny

Rysunek (CAD)

Rysunek (CAD), DWG
Pobierz

Rysunek

Rysunek, JPG
Pobierz
Rysunek, PDF
Pobierz

Widok z góry

Widok z góry, JPG
Pobierz

Karta katalogowa

Karta katalogowa, PDF
Pobierz

Informacje techniczne i wymiary

Nr kat.

47233

Długość

1000 mm

Szerokość

262 mm

Wysokość

115 mm

Waga

7.03 kg

Zastosowane materiały

modyfikowany polipropylen, ocynk elektrolityczny, stal ocynkowana, czarna, wzmocniony poliamid

Powierzchnia wlotowa

656.0 cm²/m

Szerokość nominalna

200

Pow. przekroju poprzecz.

150 cm²

Typ zgodny PN-EN 1433

Materiał korpusu

modyfikowany polipropylen

Materiał rusztu

wzmocniony poliamid

Norma

EN 1433, DIN 51130, AS 4586, DIN 19580, EN 16165

Pełna nazwa produktu

RECYFIX PRO 200, korytko typ 115, z rusztem szczelinowym FIBRETEC SW 9,z poliamidu, kl. B 125

Opis produktu

RECYFIX PRO 200 typ 115 - Korpus koryta wykonany z tworzywa PE-PP. Krawędzie koryt o wysokości 20 mm i szerokości 30 mm w najszerszym miejscu. Krawędzie koryt wyposażone w owalne otwory pod trzpienie z rusztów w ilości 8 szt., a także w 4 poziome gniazda pod blokady ANTY WANDAL. Dno oraz boczne ścianki koryta użebrowane, zapewniające trwałe połączenie z opaską betonową. Konstrukcja dna koryta wyposażona w dodatkowy stabilizujący szkielet oraz wyprofilowanie umożliwiające wykonanie odpływu dolnego. W ścianach bocznych koryta wytłoczenia umożliwiające połączenie koryt w kształcie litery T. Mocowanie rusztów - blokada poprzeczna w ilości 2 szt.. Ruszt szczelinowy FIBRETEC SW 9, poliamidowy, czarny. Klasa wytrzymałości koryta z rusztem = B 125 Minimalna wytrzymałość na temperaturę stałą 80 st. C. Minimalna wytrzymałość na temperaturę chwilową 95 st. C. Znakowanie zgodnie z PN-EN 1433.

Ilość sztuk na palecie

Informacje techniczne i wymiary, PDF Pobierz
