Nr kat. 41230
RECYFIX STANDARD 100, kl. C 250
typ 01 z rusztem żeliwnym, szczelinowym SW 80/6, czarnym
dostępny
Pytania?
Nasz doświadczony zespół ds. planowania chętnie pomoże.
Skontaktuj się z nami

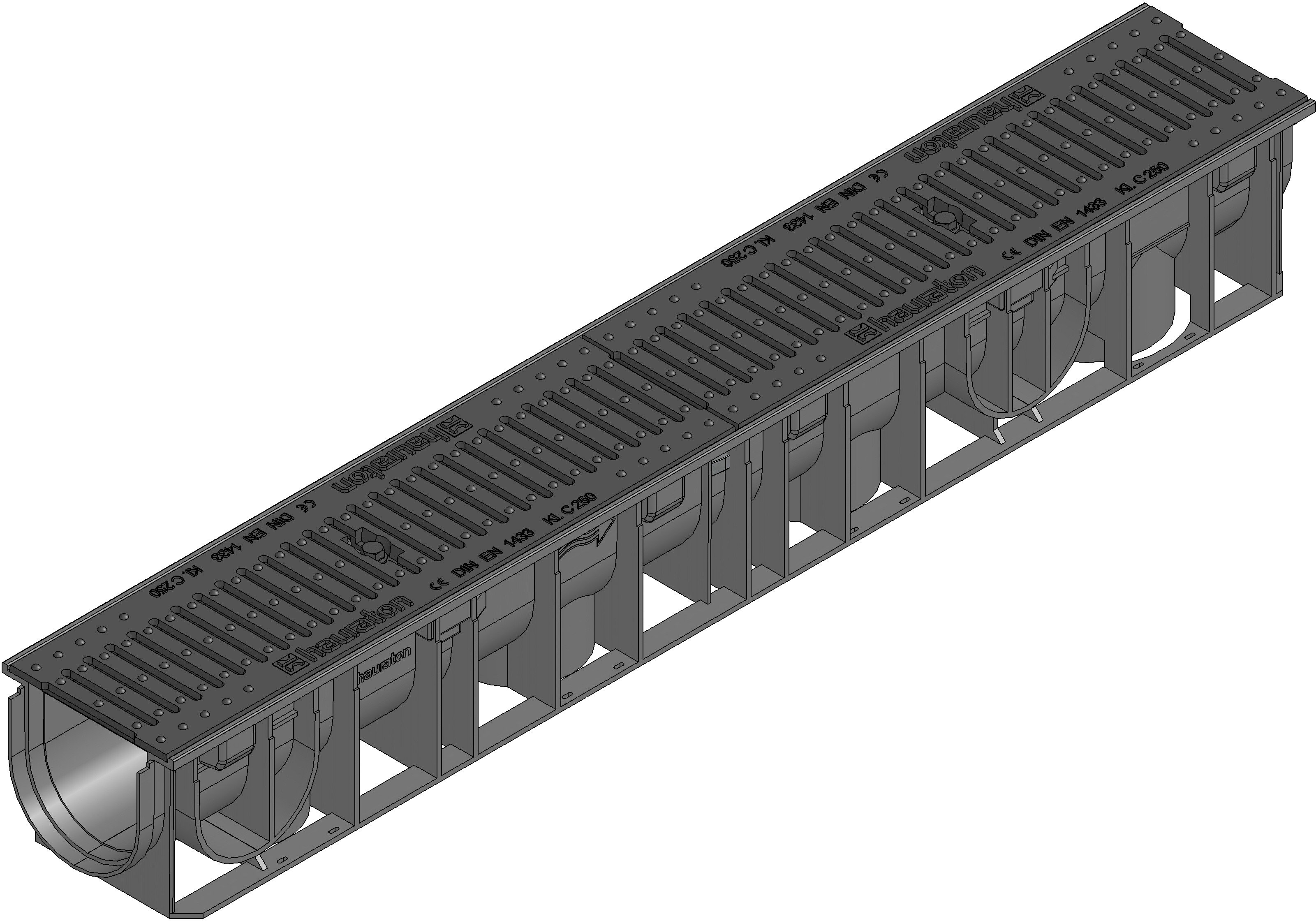

Wizualizacja produktu
Rysunek techniczny
Rysunek (CAD)
Rysunek
Widok z góry
Karta katalogowa
Informacje techniczne i wymiary
Nr kat.
41230
Długość
1000 mm
Szerokość
150 mm
Wysokość
134 mm
Einlegetiefe
6 mm
Waga
8.34 kg
Zastosowane materiały
modyfikowany polipropylen, stal ocynkowana, czarna, tworzywo (PA z recyklingu), żeliwo sferoidalne GGG50
Powierzchnia wlotowa
254.0 cm²/m
Szerokość nominalna
100
Pow. przekroju poprzecz.
92 cm²
Opis produktu
M
Materiał korpusu
modyfikowany polipropylen
Materiał B
żeliwo sferoidalne GGG50
Opis produktu
EN 1433, DIN 51130, AS 4586, DIN 19580, EN 16165
Opis produktu
RECYFIX STANDARD 100, korytko typ 01, z rusztem żeliwnym, szczelinowym SW 80/6, kl. C 250
Opis produktu
RECYFIX STANDARD 100 typ 01 - Korpus koryta wykonany z tworzywa PE-PP. Krawędzie koryt wyposażone w owalne otwory pod trzpienie z rusztów w ilości 8 szt. Krawędzie koryt wyposażone w 4 poziome gniazda pod blokady ANTY WANDAL. Dno oraz boczne ścianki koryta użebrowane, zapewniające trwałe połączenie z opaską betonową. Konstrukcja dna koryta wyposażona w dodatkowy stabilizujący szkielet oraz wyprofilowanie umożliwiające wykonanie odpływu dolnego. W ścianach bocznych koryta wytłoczenia umożliwiające połączenie koryt w kształcie litery T. Mocowanie rusztu - blokada poprzeczna ANTY WANDAL x2. Ruszt szczelinow SW 80/6, żeliwo sferoidalne EN-GJS.
Klasa wytrzymałości koryta z rusztem = C 250
Minimalna wytrzymałość na temperaturę stałą 80 st. C.
Minimalna wytrzymałość na temperaturę chwilową 95 st. C.
Znakowanie zgodnie z PN-EN 1433.
Opis produktu
49
Deklaracja właściwości użytkowych
Opis techniczny
Instrukcja montażu
Przykład zabudowy
Kostka brukowa klasa A 15 - B 125
Jastrych cementowy klasa A 15 - B 125
Kostka brukowa klasa C 250
Asfalt klasa A 15 - B 125
Asfalt klasa C 250
